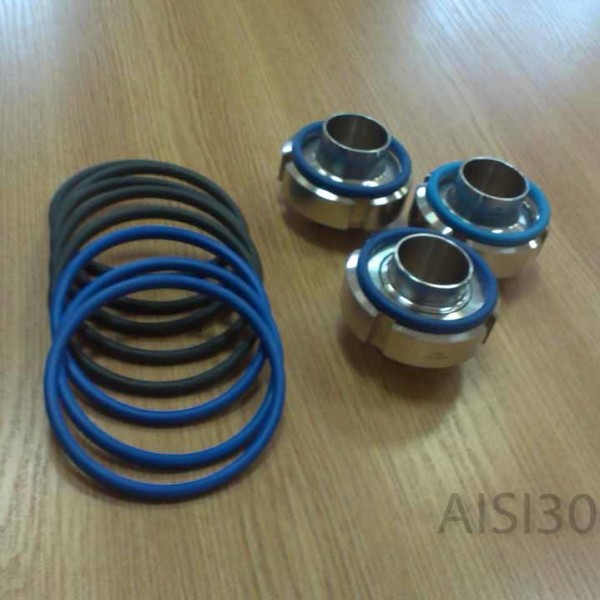

Уплотнение для муфты молочной DIN

Уплотнение для муфты нержавеющей

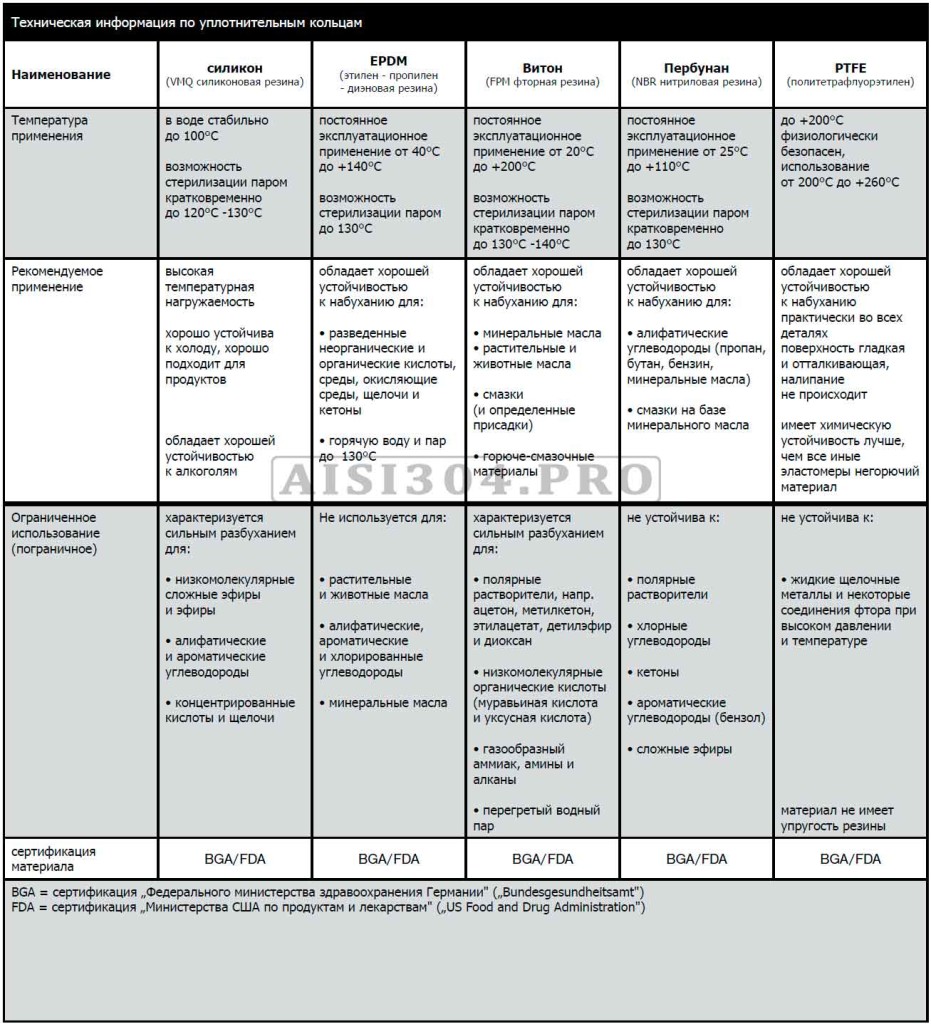

Уплотнение для муфты молочной DIN применяется для резьбовых соединений в сборе. Материал изготовления данных уплотнений может быть самым разным. Все зависит от необходимых технологических запросов (рабочая среда, давление в трубопроводе, температура и прочее). Например, бывают такие виды: NBR, СИЛИКОН, EPDM, ТЕФЛОН (P.T.F.E.), ВИТОН (FPM). Более подробную информацию можете посмотреть в данной статье. С размерами данного изделия вы можете ознакомиться в разделе «Характеристика», а про муфту прочитать здесь — «Муфта молочная в сборе».

.

СОСТАВНЫЕ ЧАСТИ МУФТЫ

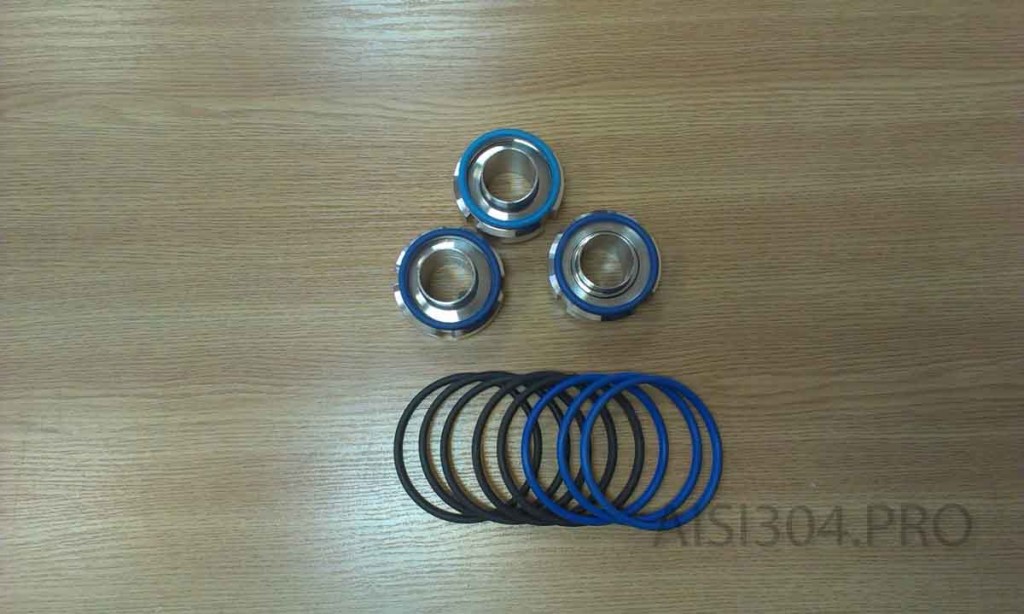

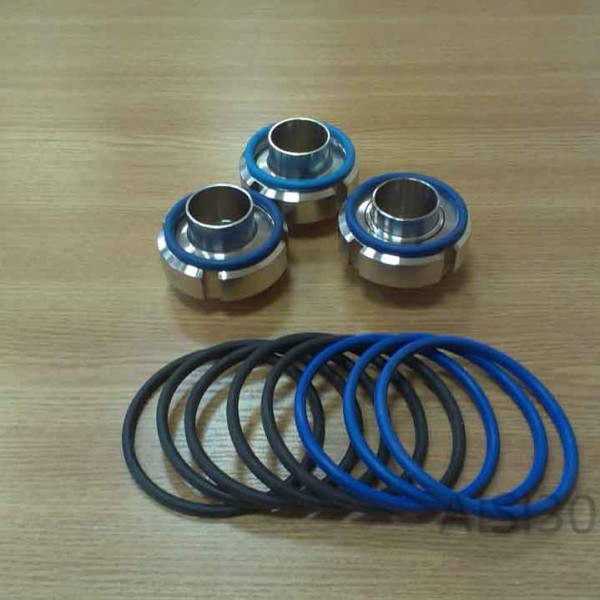

Муфта молочная из нержавеющей стали состоит из 4-х деталей:

• штуцер конический
• штуцер резьбовой
• гайка шлицевая
• уплотнение в муфту

Когда мы говорим о молочных соединениях по стандарту DIN, многие сразу представляют себе блестящую нержавеющую муфту, собранную на молочном производстве или в пивоварне. Но опытный технолог знает: сердце этого соединения — не металл, а именно уплотнение для муфты молочной DIN. Без него вся система теряет герметичность, начинает подтекать и может доставить массу проблем на производстве.

Я работаю с трубопроводной арматурой и нержавеющим оборудованием уже больше двадцати лет, и могу сказать с уверенностью: правильно подобранное уплотнение часто решает больше задач, чем качественный сварной шов. Металл прочен, но именно резиновая прокладка или силиконовое кольцо держат систему «на замке». И если где-то начался подсос воздуха, давление упало или продукт уходит в щель — почти всегда причина в изношенном или неправильно подобранном уплотнении.

.

Что такое уплотнение для молочной муфты DIN

Прежде чем углубиться в нюансы, давай разберёмся в терминологии. Стандарт DIN (немецкий институт стандартизации) ввёл чёткие параметры для фитингов и соединений в пищевой промышленности. Муфта молочная DIN — это резьбовое соединение из трёх частей: резьбовой накидной гайки, штуцера конического и резьбового. Но между ними всегда устанавливается уплотнительное кольцо. Оно обеспечивает герметичность и предотвращает контакт металла с металлом.

Материал уплотнения зависит от условий эксплуатации. В пищевой промышленности чаще всего встречаются EPDM, силикон, NBR. Каждый вариант имеет свои особенности: EPDM лучше держит щёлочи и горячую воду, силикон устойчив к высоким температурам и безопасен для контакта с продуктами, NBR часто беру на пищевые предприятия.

Казалось бы, деталь простая — кольцо. Но именно оно часто определяет, сколько безаварийно проработает оборудование.

.

Почему уплотнение важно в молочном и пивоваренном производстве

Если взять молочную линию, то она моется по системе CIP — циркуляции горячих щёлочных растворов и кислот. Температура может подниматься до 90 градусов, а иногда и выше. Добавим давление — и получаем серьёзную нагрузку на уплотнительное кольцо. Слабый материал не выдержит: он разбухнет, потеряет форму или треснет.

В пивоварне история похожая. Варочный порядок всегда связан с переменными температурами: от ледяной воды для охлаждения до кипящей сусловарки. И если соединение собрано на некачественном уплотнении, оно может «сдать» в самый неподходящий момент. Я видел ситуацию, когда на розливе пива тонкая струйка начала выбивать из резьбового соединения, и за смену предприятие потеряло почти 200 литров продукции. Причина была банальна — старое силиконовое уплотнение, которое никто не удосужился заменить вовремя.

.

Виды уплотнений для резьбового соединения DIN

С практической стороны уплотнения можно разделить на три основных вида:

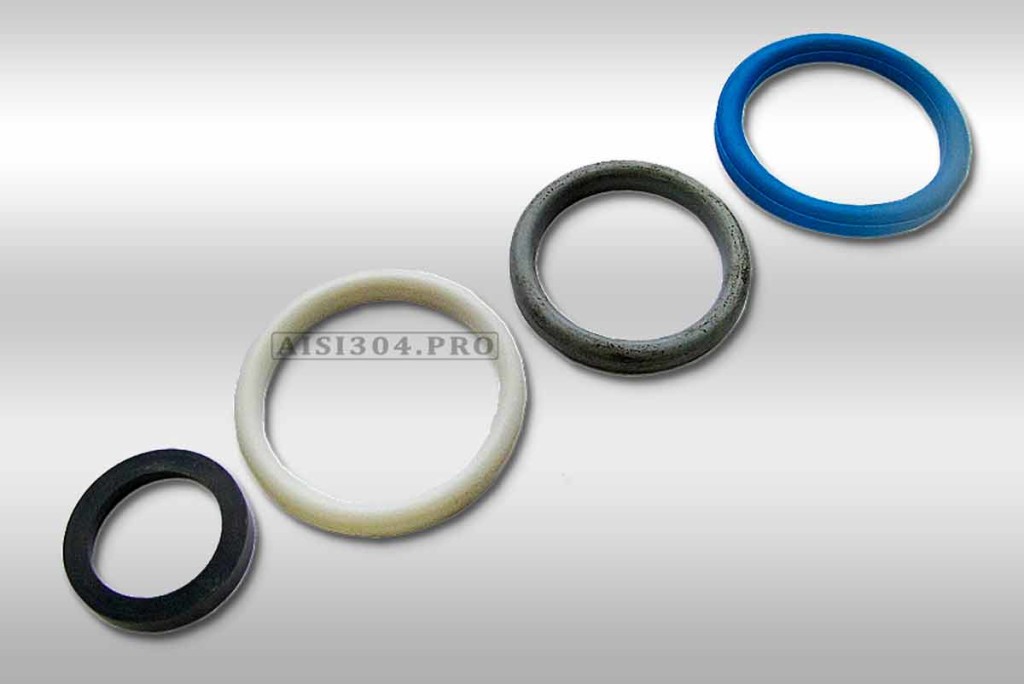

• Силиконовые — белые или прозрачные кольца. Они очень мягкие, хорошо садятся на место, выдерживают температуры до +130 °C. Подходят для молока, пива, соков, но быстро стареют под действием агрессивной химии.
• EPDM — чёрные уплотнения, более жёсткие. Рабочая температура обычно до +120…+140 °C. Отлично держат щёлочные растворы, применяются в CIP-мойке.
• NBR – часто встречается в пищевой промышленности, где обычно не высокое давление и не высокая температура рабочей среды. Возможна стерилизация паром кратковременно до +130 °C.

Если говорить про размеры, то стандарт DIN чётко их фиксирует: DN 10, DN 25, DN 50 и дальше. Ошибиться трудно, но на практике бывают курьёзы. Например, однажды на предприятии ко мне обратились с жалобой: «уплотнения всё время рвутся при затяжке». Проверяю — а гайки у них DIN 20, а уплотнения почему-то заказали DIN 15. Визуально почти не отличить, но на линии из-за постоянного давления кольца просто выдавливало.

.

Технические особенности и нюансы подбора

При выборе уплотнения я всегда обращаю внимание на три фактора: температуру, давление и химическую среду. Если линия используется только под молочные продукты без агрессивной химии, то силикон или НБР — оптимальный выбор. Если CIP-мойка идёт в жёстком режиме, то без EPDM не обойтись.

Ещё один момент — жесткость материала. Слишком мягкое уплотнение может смяться при затяжке, а слишком жёсткое — не обеспечит герметичности. Поэтому всегда важно работать с проверенными производителями, которые соблюдают стандарт DIN, а не с безымянными поставщиками, где кольца то толще, то тоньше нормы.

В разделе Характеристика на данной странице вы найдете подробную таблицу с размерами данных уплотнений.

.

Реальные случаи из практики

Расскажу два примера, которые показывают, как уплотнения влияют на работу оборудования.

Первый случай — молочный завод, линия розлива в полиэтилен. После CIP-мойки операторы заметили белую пену на полу. Проверили соединения — всё сухо. Оказалось, что уплотнение «подсасывало» воздух, и при этом внутрь попадали остатки щёлочи. В итоге партия молока ушла в брак.

Второй случай — мини-пивоварня на 500 литров. Уплотнения поставили силиконовые, но мойку начали проводить щёлочью при 80 градусах. Через полгода прокладки начали крошиться и оставлять частицы в пиве. Пришлось менять всё на EPDM. С тех пор проблем не возникало.

Эти истории просты, но они наглядно показывают: даже небольшая деталь, такая как уплотнение для муфты молочной DIN, может стоить заводу тысячи литров продукции.

.

Уход и обслуживание

Есть правило, которое я всегда повторяю молодым технологам: «уплотнения дешевле продукта». Проще и безопаснее менять их по графику, чем ждать, пока они выйдут из строя. Обычно срок службы силиконовых или NBR колец составляет 6-12 месяцев, EPDM — до двух лет. Но всё зависит от условий.

Хорошая практика — держать на складе комплект уплотнений для всех рабочих диаметров. На пивоварнях я видел целые «коробки здоровья» — набор колец на все DN. Оператор в любой момент может заменить изношенное, не останавливая производство надолго.

И ещё один совет: при мойке и осмотре не забывайте смазывать уплотнения пищевым силиконом. Это продлевает срок службы и облегчает затяжку.

.

Заключение

Итак, мы разобрали, что уплотнение — не просто расходник, а ключевой элемент в любом соединении DIN. Оно отвечает за герметичность, безопасность и долговечность всей линии. Правильный выбор материала и регулярная замена позволяют избежать поломок и брака продукции.

В молочном и пивоваренном производстве это особенно важно, ведь речь идёт о пищевом продукте и строгих санитарных требованиях. Если вы работаете с оборудованием DIN, никогда не экономьте на уплотнениях — их цена ничтожна по сравнению с убытками от аварий.

.

Где купить уплотнение в резьбовое соединение DIN (NBR, EPDM, силикон)

Купить уплотнение для муфты молочной DIN по низкой цене не проблема. На складе в Киеве есть широкий ассортимент данной продукции. Мы осуществляем отправку по всей Украине любым удобным для вас перевозчиком! Звоните прямо сейчас!

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

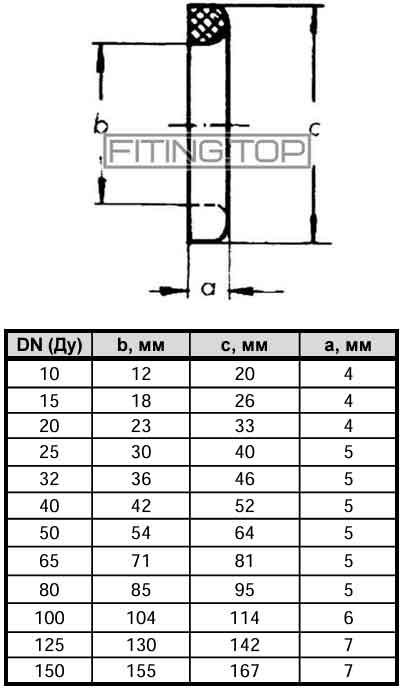

Таблица с размерами: уплотнение для муфты молочной

Ниже представлена таблица с размерами уплотнения для муфты молочной из нержавеющей стали AISI 304 по стандарту DIN 11850. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!

Купить уплотнение для молочной муфты DIN/SMS по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость уплотнений для муфты молочной имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!

Чтобы увидеть актуальную стоимость продукции из нержавеющей стали, нажмите на БОЛЬШУЮ КРАСНУЮ КНОПКУ чуть выше!
