Материал: из нержавеющей стали AISI 304
Присоединение: сварка
Температура раб. среды: -25 С до +230°С
Диаметр: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

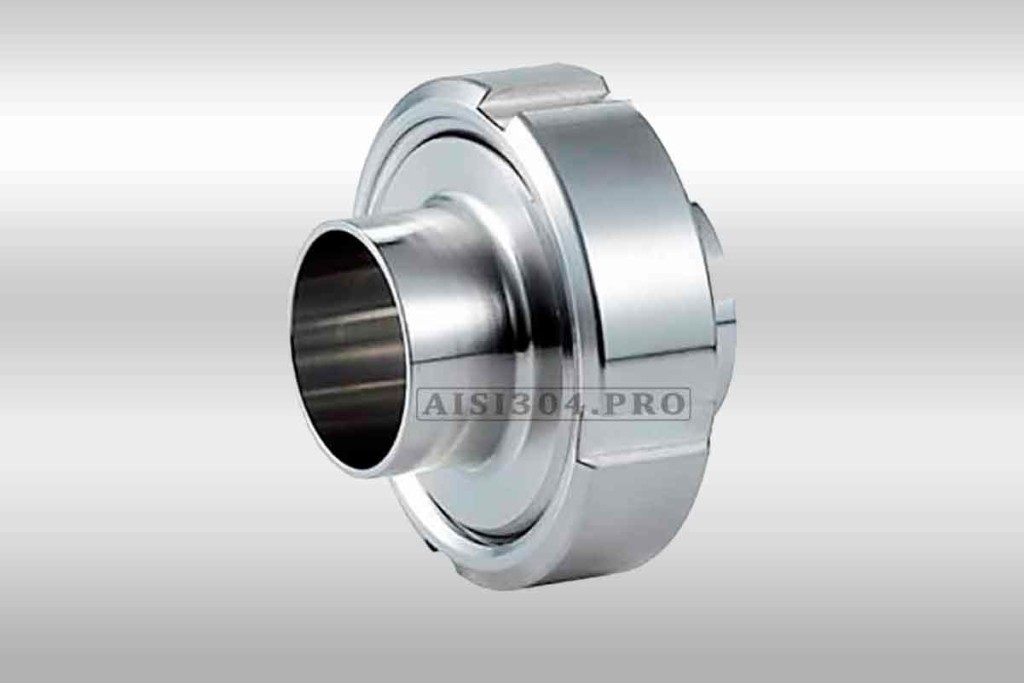

Муфта молочная нержавеющая DIN 11851 AISI 304
Муфта молочная из нержавеющей стали
Муфта молочная нержавеющая DIN 11851 AISI 304, также известная, как резьбовое соединение – соединительная деталь трубопровода. Благодаря данному изделию можно соединить два отдельных куска трубы или фитингов. Довольно часто с помощью данной муфты соединяют насос (или другое оборудование) и трубу. Также, так называемая «ответная часть» от муфты отлично накручивается на затвор дисковый. В эту «ответную часть» входит гайка шлицевая, штуцер конический и уплотнение.
Муфта молочная, кроме типовых размеров, может отличаться всего лишь по стандартам – это DIN или SMS. Все остальное стандартное и запутаться будет тяжело. Чтобы купить муфту молочную нержавеющую в сборе DIN 11851 AISI 304, просто смотрите таблицу с размерами и оставляете менеджеру Вашу заявку.

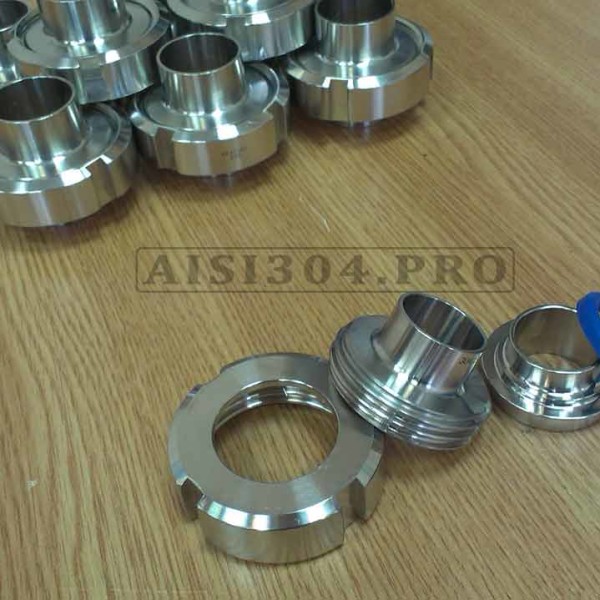

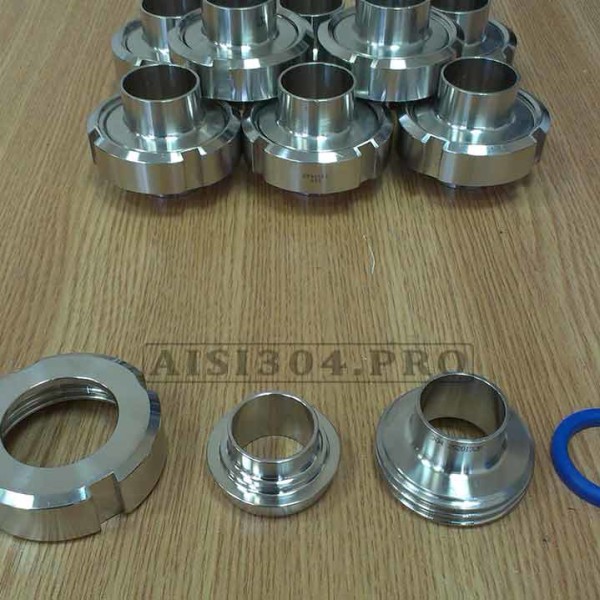

Составные части муфты

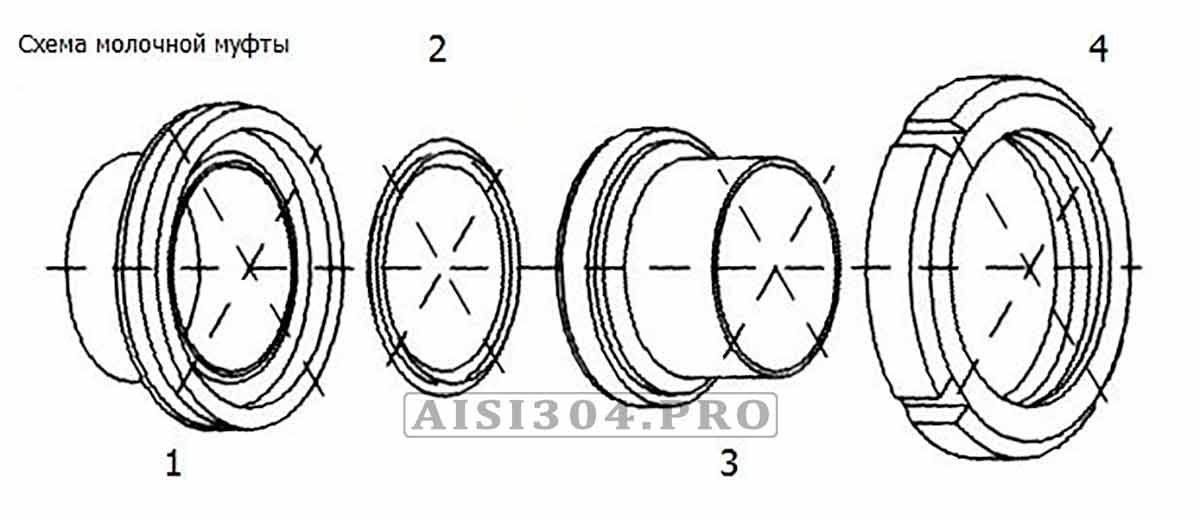

Муфта молочная из нержавеющей стали состоит из 4-х деталей:
- штуцер конический
- штуцер резьбовой
- гайка шлицевая

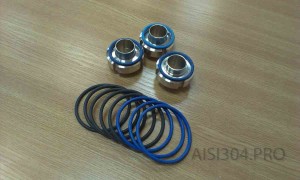

- уплотнение в муфту
- иногда еще используется гайка глухая
С размерами данного изделия вы можете ознакомиться в разделе «Характеристика». Мы подготовили чертеж и таблицу со всеми размерами данного изделия. Стоимость муфты молочной нержавеющей в сборе может отличаться, чем если брать все ее составляющие отдельно. В любом случае, Вы всегда можете связаться с нашими специалистами и уточнить цену и наличие любых деталей. Ждем Вашей заявки!

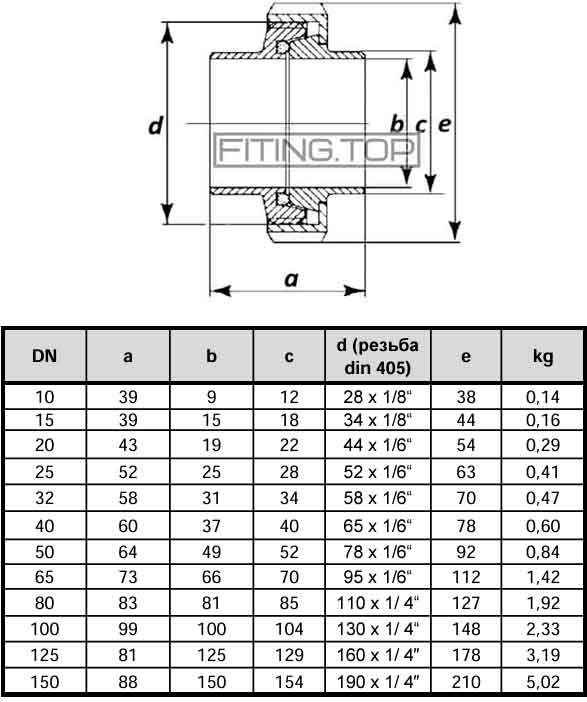

Таблица с размерами: муфта молочная нержавеющая
Ниже представлена таблица с размерами муфты молочной из нержавеющей стали AISI 304 по стандарту DIN 11850. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!
| DN | a | b | с | d (резьба din 405) | e | kg |
| 10 | 39 | 10 | 13 | 28 x 1/8“ | 38 | 0.142 |
| 15 | 39 | 16 | 19 | 34 x 1/8“ | 44 | 0.16 |
| 20 | 43 | 20 | 23 | 44 x 1/6“ | 54 | 0.29 |
| 25 | 52 | 26 | 29 | 52 x 1/6“ | 63 | 0.41 |
| 32 | 58 | 32 | 35 | 58 x 1/6“ | 70 | 0.47 |
| 40 | 60 | 38 | 41 | 65 x 1/6“ | 78 | 0.603 |
| 50 | 64 | 50 | 53 | 78 x 1/6“ | 92 | 0.84 |
| 65 | 73 | 66 | 70 | 95 x 1/6“ | 112 | 1,42 |
| 80 | 83 | 81 | 85 | 110 x 1/ 4“ | 127 | 1.917 |
| 100 | 99 | 100 | 104 | 130 x 1/ 4“ | 148 | 2.332 |
| 125 | 81 | 125 | 129 | 160 x 1/ 4″ | 178 | 3.19 |
| 150 | 88 | 150 | 154 | 190 x 1/ 4″ | 210 | 5.02 |
Купить муфту молочную нержавеющую DIN/SMS по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость муфты молочной из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
Чтобы увидеть актуальную стоимость продукции из нержавеющей стали, нажмите на БОЛЬШУЮ КРАСНУЮ КНОПКУ чуть выше!
| Наименование | Цена, грн |
| Муфта молочная нержавеющая Dn 10 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 15 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 20 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 25 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 32 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 40 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 50 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 65 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 80 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 100 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 125 AISI304/AISI316 | — |
| Муфта молочная нержавеющая Dn 150 AISI304/AISI316 | — |
