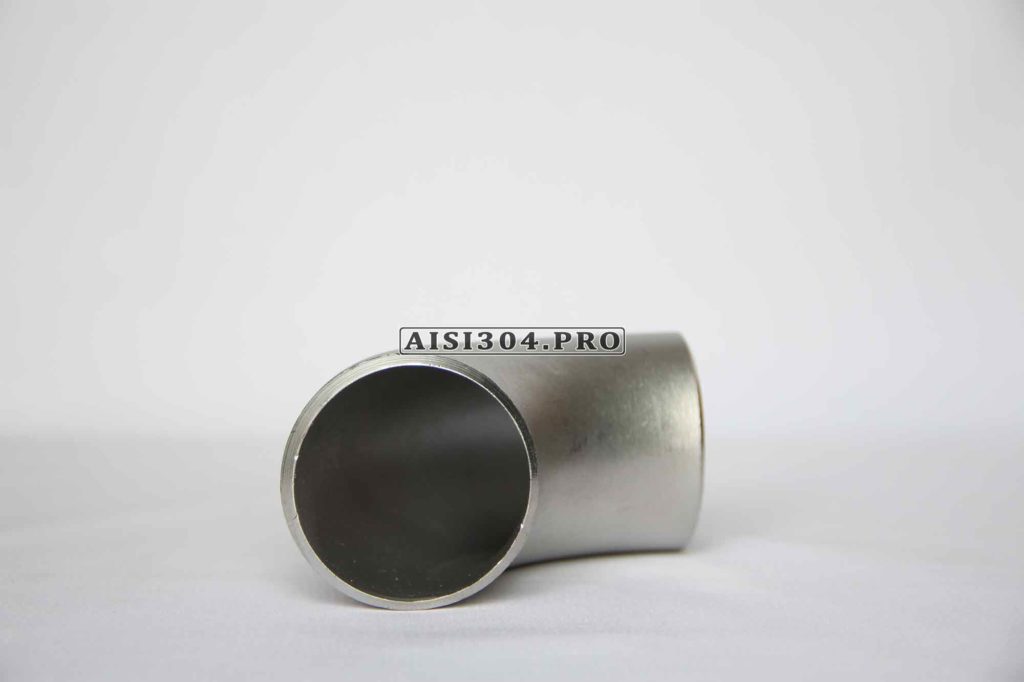

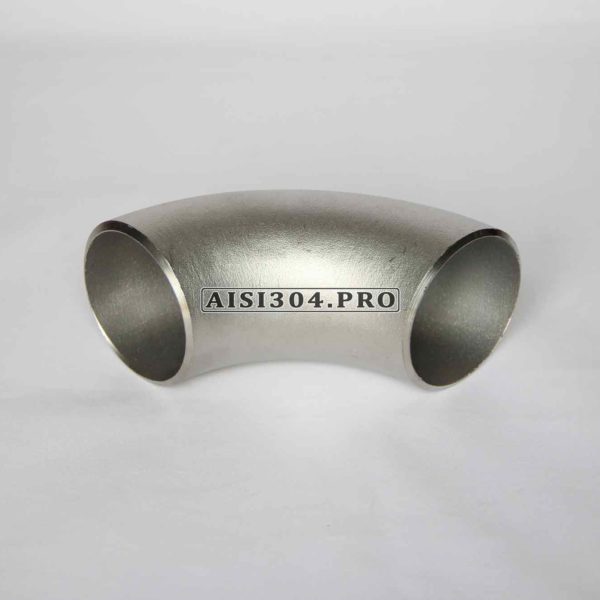

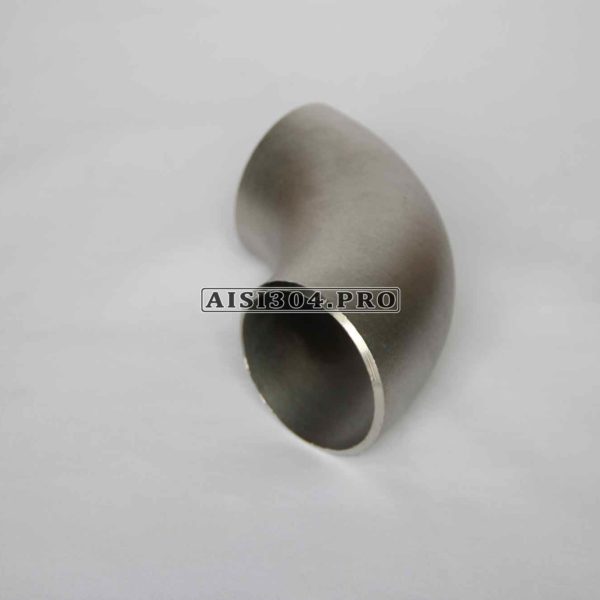

Отвод нержавеющий ГОСТ 17375-2001/ISO под сварку AISI304

Купить отвод ГОСТ 17375-2001 из нержавеющей стали AISI304/AISI316/AISI321

.

Отводы нержавеющие бесшовные ГОСТ 17375-2001 AISI304 являются самыми востребованными на рынке соединительными деталями трубопроводов. Они применяются для изменения направления трубопровода под различными углами. Широкий спектр применения обуславливает разнообразие отводов по конструкции, материалу и способам производства.

.

Применение отводов нержавеющих

.

Отводы применяются не только для изменения направления основного трубопровода, но и при производстве различного промышленного оборудования, такого как бойлеры, блочные тепловые пункты, газовые модули, котельные, резервуарные ёмкости, насосные станции и многое другое.

.

Отводы из нержавеющей стали AISI304 применяются в широком диапазоне отраслей нашей промышленности – они всегда востребованы на пищевых предприятиях, фармацевтических заводах, теплоэлектростанциях, атомных электростанциях, предприятиях переработки нефти, газа, на объектах распределения жидких и газообразных веществ, производстве пищевых продуктов и прочего. Сегодня трудно представить современное промышленное предприятие, которое могло бы в своей деятельности обойтись без применения отводов.

.

Конструкция отводов

.

Основными геометрическими характеристиками нержавеющего отвода являются диаметр и толщина стенки, которые должны соответствовать соединяемым трубам определённого номинального диаметра DN (Ду).

.

При монтаже трубопровода важно учитывать, что каждый поворот и изгиб трубопровода приводит к потере действующего напора, что в свою очередь влечёт дополнительные энергозатраты при транспортировке рабочей среды. Поэтому правильным решением при обустройстве поворотов и изгибов на трубопроводе является подбор отводов с большими радиусами изгиба, обеспечивающими наименьшее местное гидравлическое сопротивление.

.

Производство отводов из нержавеющей стали

.

Компания TRiNOX поставляет своим клиентам нержавеющие отводы, изготовленные ответственными европейскими производителями с использованием различных технологий:

• крутоизогнутые;
• точёные;
• гнутые;
• секционные.

.

Нержавеющие крутоизогнутые отводы являются наиболее распространёнными. Они производятся следующими методами:

• протяжка по рогообразному сердечнику – бесшовные протяжные, цельнотянутые отводы ГОСТ 17375-2001, ГОСТ 30753-2001 и других стандартов;
• штампование — бесшовные штампованные отводы;
• штампование частей отвода с последующей сваркой двумя продольными швами — штампосварные отводы ОКШ, ОКШС для больших DN от 500 мм.

.

Стальные точёные отводы (угольники) изготавливаются вытачиванием из поковок или объёмных заготовок. Такие детали имеют повышенные требования к надёжности и могут применяться при высоких давлениях до 100 МПа, но для небольших Ду до 200).

.

Стальные секционные отводы (в некоторых нормативных документах — колена секторные сварные) свариваются из нескольких секторов. Каждый сектор представляет собой короткий участок прямой трубы с торцами, расположенными под углом друг к другу.

.

Нержавеющие гнутые отводы производятся гибкой трубы с прямыми участками и изгибами разных радиусов (преимущественно, больших радиусов) и под разными углами. На одной трубе может быть несколько гибов, лежащих в разных плоскостях. В зависимости от технологии производства отводы могут быть горячегнутыми (ОГ) или холодногнутыми (ГО). Отводы гнутые производятся в основном на заказ по чертежам.

.

Условия применения и выбор отводов из нержавеющей стали

.

Для правильного выбора нержавеющих отводов необходимо учитывать такие параметры как:

• диаметр и толщину стенки соединяемых труб,
• температуру среды, транспортируемой по трубопроводу,
• максимальное рабочее давление внутри трубопровода,
• коррозионную активность рабочей и внешней среды,
• прочность, пластичность, свариваемость и другие физические свойства материала,
• дополнительные механические напряжения,
• дополнительные требования к эксплуатации и монтажу.

.

Опытные специалисты компании TRiNOX успешно укомплектовали тысячи заявок и готовы помочь выбрать и купить отвод нержавеющий бесшовный ГОСТ 17375-2001 AISI304.

.

Что такое нержавеющий конический отвод ISO?

.

Нержавеющий конический отвод ISO – это специализированный элемент трубопроводной арматуры, предназначенный для изменения направления потока среды в трубопроводе с одновременным переходом на другой диаметр. Его ключевая особенность заключается в том, что он выполнен в соответствии с международными стандартами ISO, что обеспечивает его совместимость с различными системами и высокое качество.

.

Этот тип отвода изготавливается из коррозионно-стойкой стали, чаще всего марки AISI 304 или AISI 316, что гарантирует его долговечность и устойчивость к агрессивным средам. Благодаря конической форме, отвод обеспечивает равномерное распределение давления и минимизацию турбулентности внутри трубопровода.

.

Производство конических отводов ISO – это сложный технологический процесс, который включает в себя несколько этапов. В первую очередь подбирается качественный материал, обычно это нержавеющая сталь марок AISI 304 или AISI 316. Затем проводится формовка заготовки, которая осуществляется методом гидравлического прессования для достижения нужной формы и размеров. После этого выполняется механическая обработка, включающая шлифовку и полировку для придания изделиям идеальной поверхности. На финальном этапе производится контроль качества, который включает тесты на герметичность, проверку на отсутствие дефектов и соответствие размеров международным стандартам. Этот подход гарантирует, что каждый отвод отвечает строгим требованиям ISO.

.

Основные характеристики

.

Одной из самых заметных особенностей является соответствие стандарту ISO, который предъявляет строгие требования к размерам, качеству материалов и механическим свойствам. Основные параметры включают:

• Материал: Высоколегированная нержавеющая сталь, устойчивая к коррозии.
• Диаметры: Диапазон варьируется от DN15 до DN1200, в зависимости от сферы применения.
• Толщина стенки: Подбирается в зависимости от рабочего давления и типа среды.
• Угол отвода: Чаще всего 45° или 90°, но возможны индивидуальные варианты под заказ.

Эти характеристики делают конические отводы незаменимыми для использования в сложных условиях эксплуатации.

.

Применение в различных отраслях

.

«Сила продукта определяется тем, насколько широко он используется,» – так говорил известный инженер Джон Браун, и это полностью применимо к коническим отводам ISO. Их универсальность позволяет использовать их в самых разных областях:

• Пищевая промышленность: Для транспортировки жидкостей и газа, соответствующих строгим гигиеническим стандартам.
• Химическая промышленность: Стойкость к агрессивным веществам делает их идеальными для этой сферы.
• Нефтегазовая отрасль: Высокое давление и экстремальные температуры – не проблема для нержавеющих отводов.
• Медицина: Используются в системах стерильного транспорта.

Каждая из этих отраслей предъявляет свои уникальные требования, но нержавеющий отвод ISO способен с легкостью их удовлетворить.

.

Нержавеющий отвод ISO стандарт

.

В принципе, так ISO стандарт – это совершенно отдельный стандарт и никак не зависит от ГОСТ-а. И про него можно было написать отдельную статью и вынести отдельной деталью, как отдельный продукт. Но в данном конкретном случае мы объединим стандарт ГОСТ и ISO, так как отводы довольно схожие между собой и имеют массу пересекающихся особенностей. Но в этот раз поговорим как раз про их отличия.

.

Если брать колено нержавеющее по ISO стандарту, то оно будет иметь рад особенностей и отличительных черт. Прежде всего даже внешне будет понятно где один стандарт, а где другой ГОСТ-овские отводы будут более массивнее, а ISO-шные белее аккуратные и легче.

.

Предыдущий пункт является следствием следующего — метод изготовления. ГОСТ отводы изготавливаются методом литья и являются бесшовными. ISO отводы – шовные детали. При этом толщина шва будет равняться толщине металла. Шов будет хорошо заделан и зашлифован.

.

Отличительной чертой является толщина отводов. Колено из нержавеющей стали по ГОСТ-у будет иметь 3-4 мм и более толщину стенки. Углок из нержавейки 90 градусов по ISO стандарту будет выполнен со стенкой 2 мм или максимум 3 мм.

.

Есть ситуации, когда в системе не высокое давление и не высокая температура. Тогда просто не обязательно купить бесшовный толстостенный отвод, а лучше взять шовный двухмиллиметровый отвод. Но в любом случае решать вам.

.

Купить отвод нержавеющий ГОСТ 17375-2001

.

Компания TRiNOX комплектует нержавеющими отводами самые разнообразные трубопроводные проекты: от простых водопроводов до магистральных газо-, нефтепроводов и промышленных объектов нефтегазопереработки. Для уточнения цен и оформления заявки на качественные отводы свяжитесь с нашими специалистами!

Размеры отводов нержавеющих DIN 11850, SMS, ГОСТ 17375 2001.

Ниже представлена таблица с размерами отводов. Сначала идет «условный диаметр» отвода, а дальше уже наружный размер изделия в мм. По поводу стенки отводов уточняйте у менеджеров.

Купить отвод нержавеющий крутоизогнутый по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость отвода приварного из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
