Нержавеющий клапан обратный сварка-сварка DIN

Клапан обратный из нержавеющей стали под сварку

Когда речь заходит о трубопроводных системах в пищевой промышленности, пивоварении или фармацевтике, часто первым на ум приходят краны, фильтры, насосы. Но есть одна деталь, без которой система не будет работать корректно и безопасно — нержавеющий клапан обратный приварной DIN. Это маленькое, на первый взгляд, устройство способно спасти оборудование от гидроударов, предотвратить нежелательный обратный поток продукта и продлить срок службы всей линии. За годы работы на производстве я видел десятки ситуаций, где именно обратный клапан был «тихим героем», без которого процесс мог бы закончиться потерями.

.

Что собой представляет приварной обратный клапан DIN

В основе конструкции лежит простая, но гениальная идея: пропускать поток только в одну сторону. В обратном направлении клапан автоматически перекрывается. У приварного исполнения есть важное отличие — он соединяется с трубой методом сварки, а значит, исключаются возможные протечки по резьбовым или разъемным соединениям. В пищевой отрасли это критично: чем меньше разъемов — тем меньше мест для скопления загрязнений и бактерий.

Стандартизация по DIN гарантирует, что клапан подойдет к большинству трубных систем, применяемых в Европе и странах СНГ. Это удобный момент: не нужно мучительно подбирать «приблизительные» аналоги.

Материал, из которого изготавливается корпус, чаще всего нержавеющая сталь AISI 304. Она хорошо переносит работу с пивом, молочными продуктами, соками, водой и многими химическими растворами, не теряя коррозионной стойкости и механической прочности.

.

Как работает нержавеющий клапан обратный приварной DIN

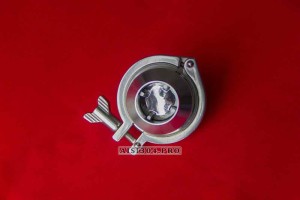

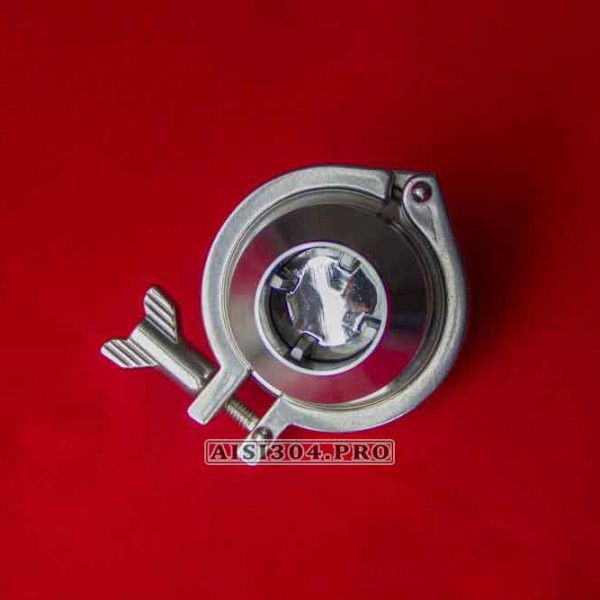

Если говорить простыми словами, внутри корпуса находится тарелка из нержавеющей стали. Когда жидкость движется в нужном направлении, она легко открывает проход. Стоит потоку сменить направление — пружина или сила тяжести возвращает тарелку в закрытое положение, и движение назад становится невозможным.

Удобство приварного исполнения в том, что клапан после монтажа становится частью трубы. Нет лишних прокладок, фланцев, резьб — только металл и сварной шов. Это снижает риски разгерметизации при вибрациях и повышении давления.

.

Преимущества использования приварных обратных клапанов

Из практики могу выделить несколько ключевых плюсов:

• герметичность соединения, которая особенно важна на молочных заводах, где санитария выходит на первый план;
• долговечность — сварной узел работает дольше, чем резьбовое соединение, где резьба может изнашиваться;
• компактность — клапан занимает меньше места, чем фланцевый аналог;
• соответствие гигиеническим требованиям, что упрощает мойку и стерилизацию трубопровода;
• благодаря кламповому хомуту монтаж/демонтаж проходит максимально быстро.

Разумеется, есть и нюанс: замена такого клапана сложнее. Если он вышел из строя, придется вырезать участок трубы и вваривать новый. Но на практике, особенно с качественными изделиями из AISI 304, такой ремонт требуется редко.

.

Где применяется нержавеющий клапан обратный приварной DIN

Я сталкивался с ними в самых разных отраслях. В пивоварнях они стоят на линиях перекачки сусла, чтобы исключить обратное движение и попадание кислорода. В молочной промышленности — на трубах для сливок и пастеризованного молока. В фармацевтике такие клапаны помогают избежать обратного попадания агрессивных растворов в систему.

Приведу пример из практики. На одном предприятии по производству кваса мы устанавливали обратные клапаны перед насосами, чтобы при внезапной остановке агрегата жидкость не «откатывалась» обратно и не создавала вакуум в системе. Клапаны отработали без нареканий пять лет, пока не пришло время планового обновления оборудования.

.

Особенности монтажа и эксплуатации

Сварка — это не только преимущество, но и зона повышенного внимания. Неправильный монтаж может привести к деформации корпуса и снижению герметичности. Поэтому важно, чтобы сварку выполнял опытный специалист, использующий аргонодуговую сварку. После монтажа швы должны быть зачищены и отполированы — так не останется пор, где могли бы развиваться бактерии.

Еще один момент: направление установки. На корпусе всегда есть стрелка, показывающая направление потока. Нарушение этого правила приведет к тому, что клапан просто не будет работать.

Обслуживание сводится к периодической проверке работоспособности и, при необходимости, замене уплотнительных элементов внутри. Хотя в приварных моделях разборка сложнее, но зато они реже требуют вмешательства.

.

Сравнение с другими типами обратных клапанов

Если сравнивать приварной вариант с муфтовым или фланцевым, то мы видим классическую дилемму: простота замены против надежности соединения. Для пищевых и фармацевтических линий, где критична стерильность, чаще выбирают приварной DIN. А вот на водопроводных или менее требовательных к гигиене системах иногда достаточно резьбового варианта.

Фланцевые модели удобны для магистральных трубопроводов большого диаметра — там сварка менее практична. Но для диаметров до 100 мм приварной DIN остается оптимальным решением.

.

Производственные нюансы и реальные случаи

На молочном заводе в Хмельницкой области мы однажды столкнулись с интересной ситуацией. При модернизации цеха поставили новые насосы, а старые обратные клапаны оставили. Через месяц работы начали появляться жалобы на попадание воздуха в линию. Причина оказалась в изношенных пружинах старых клапанов, которые не держали обратный поток. После замены на нержавеющие клапаны обратные приварные DIN проблема исчезла, и производство пошло ровно.

В другой раз, на пивоварне, при перегоне охмеленного сусла насосом возникла авария: сусло начало возвращаться в емкость. Инженер вовремя заметил проблему и перекрыл поток вручную, но после этого в линию установили приварные клапаны. С тех пор подобных случаев больше не было.

.

Почему DIN так важен

DIN — это не просто три буквы. Это немецкий стандарт, который регулирует размеры, посадочные места, давление, материалы. Если у вас система выполнена по DIN, вы можете быть уверены, что клапан «сядет» как родной. Это особенно важно, когда речь идет о международных поставках оборудования: закупая детали у разных производителей, вы все равно получаете совместимость.

.

Практическая рекомендация

Если вы работаете с пищевым или пивоваренным оборудованием, я советую рассматривать именно приварные DIN-клапаны. Они долговечны, удобны в эксплуатации и максимально надежны в гигиеническом плане. Конечно, при условии правильного монтажа и использования нержавеющей стали AISI 304.

.

Заключение

Нержавеющий клапан обратный приварной DIN — это не просто кусок металла в трубопроводе. Это гарантия, что продукт не пойдет в обратную сторону, насосы не будут перегружаться, а оборудование прослужит дольше. Своими глазами я видел, как такие клапаны спасали производство от остановки и порчи продукции. Их ценят за надежность, простоту конструкции и соответствие жестким санитарным требованиям.

.

Купить нержавеющий клапан приварной

Купить клапан обратный нержавеющий по низкой цене можно в компании Тринокс. Оставьте вашу заявку по телефону или электронной почте и в кратчайшие сроки менеджер уточнит всю необходимую информацию для осуществления сделки по данному изделию. Мы отправим продукцию в любой город Украины транспортной компанией на ваш выбор. Цена на нержавеющий клапан указана уже с учетом НДС (скачать прайс в формате PDF можно во вкладе Цена на данной странице).

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

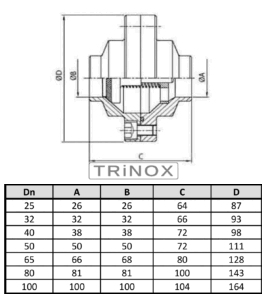

Таблица с размерами: нержавеющий клапан обратный сварка-сварка DIN

Купить клапан обратный приварной нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость обратных клапанов из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
