Нержавеющий затвор дисковый поворотный сварка-сварка

Затвор дисковый из нержавеющей стали

Когда мы говорим о трубопроводной арматуре в пищевой, молочной или пивоваренной промышленности, чаще всего на первый план выходит надежность и удобство эксплуатации. Одним из самых востребованных решений в этой области остается нержавеющий затвор сварка-сварка DIN. На практике его еще называют краном дисковым или заслонкой шиберной — и это не просто термины, а отражение сути работы арматуры. В отличие от шаровых кранов или резьбовых соединений, здесь главным преимуществом выступает монолитность, долговечность и минимальное количество возможных протечек.

Я много раз сталкивался с ситуацией, когда заказчик просил «максимально надежное и безрезьбовое соединение». Особенно это актуально для молочных заводов и пивоварен, где каждая щель в соединении — это потенциальный очаг для бактериального загрязнения. В таких случаях я всегда рекомендую именно DIN-затвор под сварку.

.

Конструкция и принцип работы

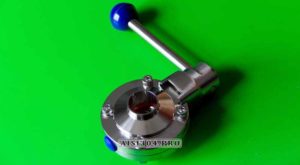

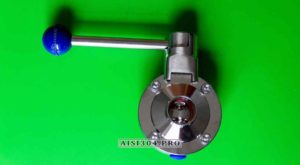

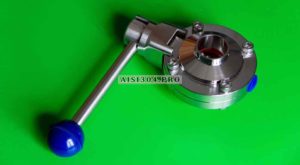

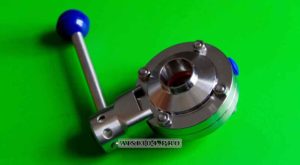

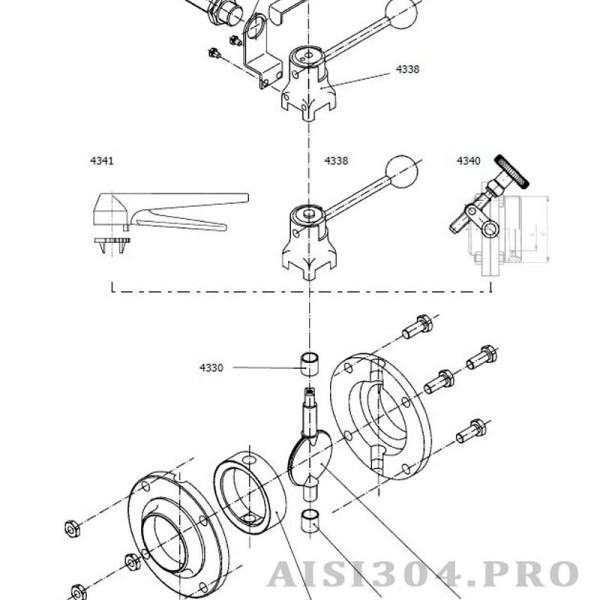

На первый взгляд кран дисковый из нержавейки под сварку выглядит довольно просто: корпус из стали AISI 304, диск, вращающийся на оси, и уплотнительное кольцо, обеспечивающее герметичность. Но в этой простоте и кроется его сила. В отличие от резьбовых или кламповых решений, сварное подключение не предусматривает разъемных стыков — корпус намертво приваривается к трубопроводу, образуя монолитную систему.

Рабочий орган — диск. В открытом положении он разворачивается вдоль потока и практически не мешает прохождению жидкости. В закрытом положении диск прижимается к уплотнению и полностью перекрывает движение продукта. За счет такой конструкции заслонка шиберная отлично работает даже с вязкими жидкостями — от густого сусла до молочных смесей.

.

Почему именно сварка-сварка

Установка «сварка-сварка» часто вызывает вопросы у начинающих инженеров: зачем приваривать, если можно использовать резьбу или кламп? Ответ прост. Резьба удобна в бытовых и ремонтных системах, но в промышленности каждая резьба — потенциальный источник утечек и грязевых отложений. Кламп удобен для быстрого демонтажа, но он все же требует дополнительного обслуживания и имеет прокладку, которая со временем изнашивается.

А сварка — это монолит. Сварной шов, выполненный правильно, по DIN-стандарту, дает ту же прочность, что и сама труба. Никаких слабых мест, никаких резьбовых зазоров. Именно поэтому сварные дисковые краны мы ставим на ответственные участки, где нужно забыть о ремонтах и обслуживании на годы вперед.

.

Применение в производстве

Мой опыт подсказывает, что чаще всего сварные затворы применяются в тех зонах, где система не требует регулярного разбора. Например, в молочной промышленности такие краны ставят на магистрали пастеризации, где оборудование работает круглосуточно. В пивоваренных линиях я видел их на подводе сусла к бродильным танкам: нужно, чтобы процесс шел стабильно, без риска подсоса воздуха или загрязнения.

В химической промышленности тоже находят применение заслонки шиберные под сварку. Здесь ценится не только герметичность, но и устойчивость к агрессивным средам. Нержавейка AISI 304 справляется с большинством щелочей и кислот слабой концентрации, а значит, кран дисковый можно использовать в системах мойки CIP без страха за его коррозионную стойкость.

.

Практические нюансы эксплуатации

Здесь есть свои тонкости, которые видны только в практике. Сварные заслонки, конечно, менее удобны в ремонте: если нужно заменить уплотнение или сам диск, придется вырезать участок трубы. Но такие ситуации случаются крайне редко. В моей практике у сварных DIN-затворов срок службы уплотнительного кольца доходил до 5-7 лет без единой замены — при условии, что линии регулярно промывались CIP-системой.

Второй момент — правильная сварка. Неопытные монтажники иногда перегревают металл, из-за чего теряется коррозионная стойкость зоны шва. Поэтому я всегда рекомендую после монтажа проводить пассивацию или использовать травильные пасты, чтобы вернуть поверхности защитный оксидный слой.

И третий нюанс — выбор диаметра. Казалось бы, что тут сложного: диаметр трубы и диаметр крана должны совпадать. Но на практике были случаи, когда на производстве пытались «подогнать» затвор сварка-сварка DIN к трубе другого стандарта. В итоге получалась конструкция с переходниками, которая теряла все свои преимущества.

.

Сравнение с альтернативами

Часто приходится сравнивать сварные заслонки с кламповыми. Кламп удобен, если систему нужно часто разбирать и мыть вручную. Сварка удобна там, где важна надежность и длительная эксплуатация без вмешательств. Шаровые краны, конечно, дают больше герметичности при высоком давлении, но для пищевых жидкостей они не всегда удобны — внутри шара могут оставаться остатки продукта, что плохо для гигиены.

Таким образом, выбор делается исходя из условий. Но если речь идет о стабильной магистрали, я всегда настаиваю: лучше поставить один раз сварку-сварку DIN, чем потом мучиться с подтекающей резьбой или изношенными кламповыми уплотнениями.

.

Заключение

Нержавеющий затвор сварка-сварка DIN — это тот случай, когда простота оборачивается надежностью. Кран дисковый в таком исполнении служит десятилетиями, не требует частого обслуживания и идеально подходит для систем, где ценится чистота и герметичность. Заслонка шиберная, приваренная к трубе, становится частью магистрали — и это главный аргумент в ее пользу.

Из личного опыта скажу: если у вас есть участок трубопровода, который должен работать без перебоев и доступа к нему нет каждый день, берите именно сварку. Это вложение, которое окупается спокойствием и стабильностью работы оборудования.

.

Купить заслонку шиберную нержавеющую

Выбрать и купить нержавеющий затвор дисковый приварной можно в компании TRiNOX. На складе в Киеве имеются такие размеры, как Dn 25, 32, 40, 50, 65, 80, 100, 125, 150. Цена на кран шиберный указана уже с учетом НДС (скачать прайс в формате PDF можно во вкладке Цена на данной странице).

Продукцию отправляем во все города Украины транспортными компаниями. Для более детальной информации свяжитесь с нашими специалистами по телефону или электронной почте.

.

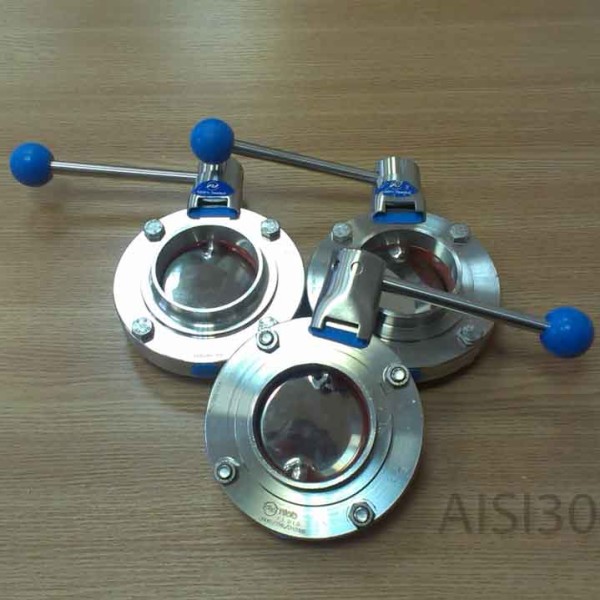

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

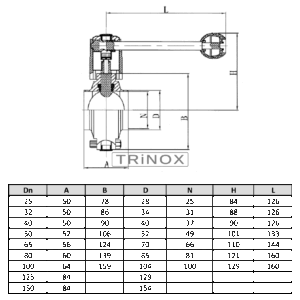

Таблица с размерами: нержавеющий затвор дисковый поворотный сварка-сварка

Купить затвор дисковый нержавеющий приварной по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость шиберных затворов из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
