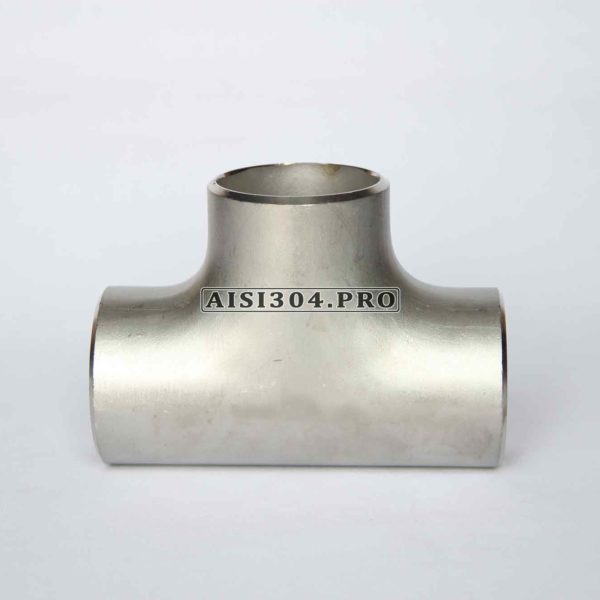

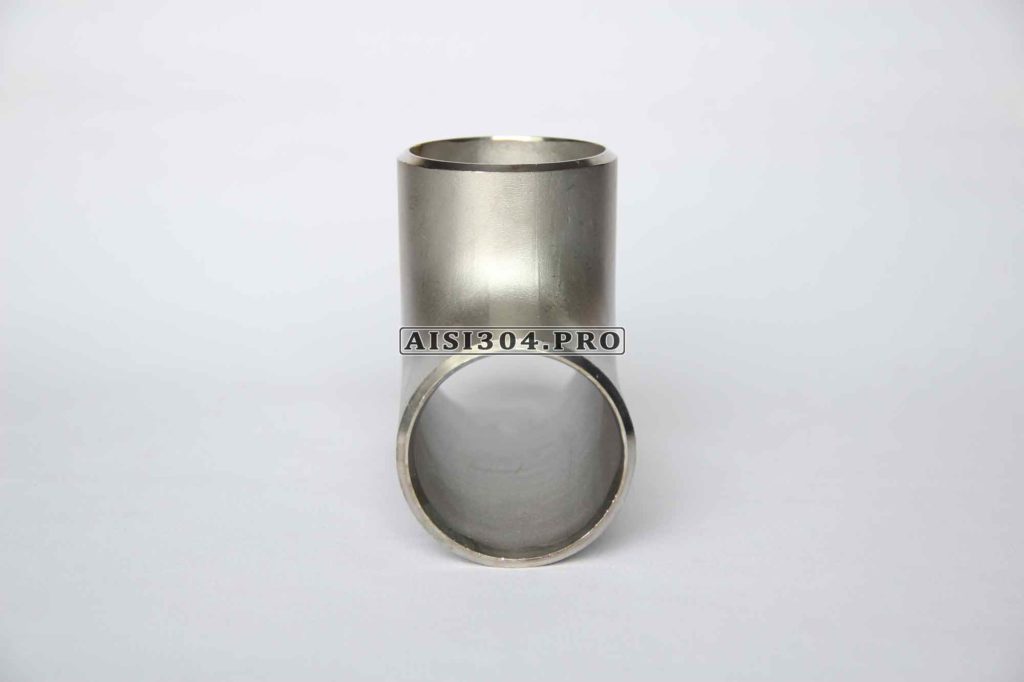

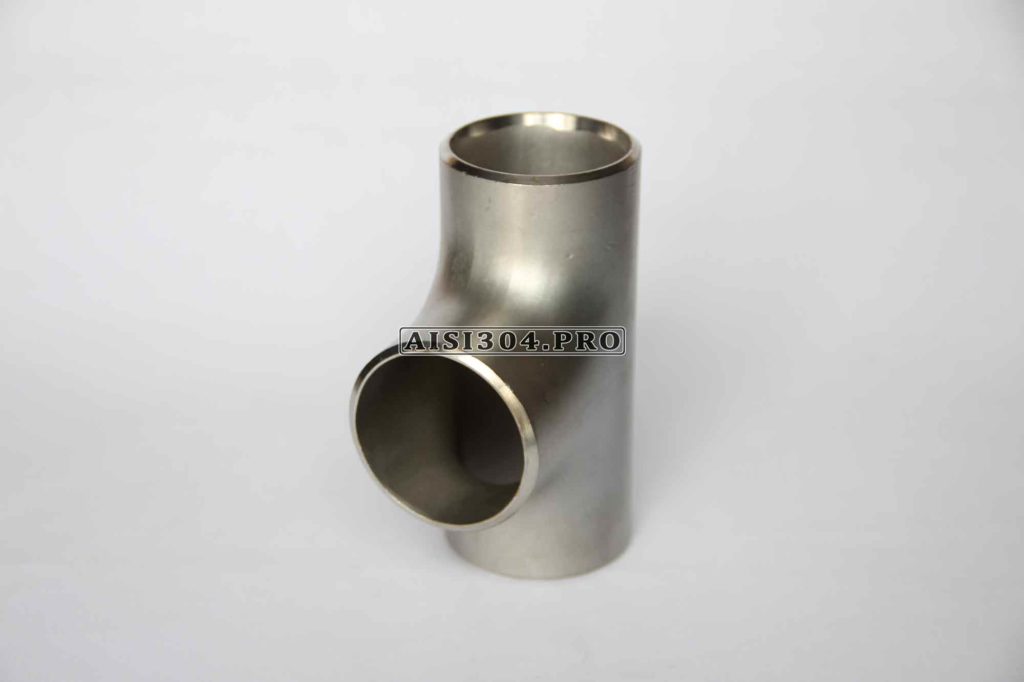

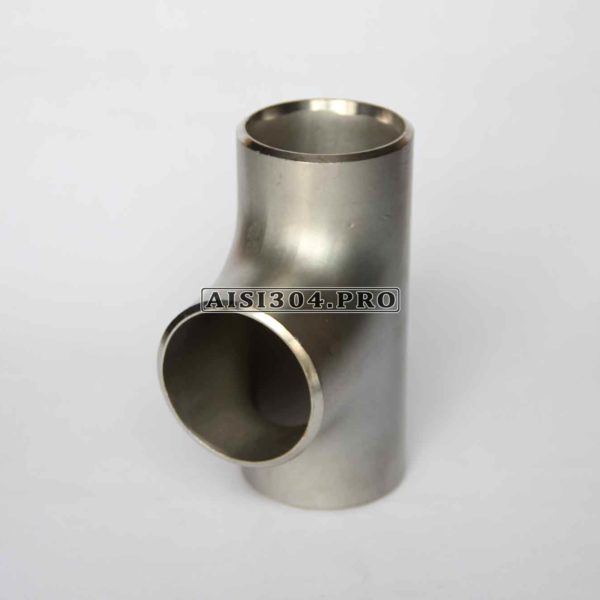

Тройник нержавеющий ГОСТ 17376-2001 под сварку

Купить тройник ГОСТ 17376-2001 из нержавеющей стали AISI304

Тройники нержавеющие бесшовные предназначены для присоединения к трубопроводу боковых ответвлений. Присоединение производится сваркой встык по торцам. В нормативном документе ГОСТ 17376-2001 описывается конструкция различных типоразмеров тройников бесшовных приварных из нержавеющей стали. ГОСТ 17380-2001 описывает требования к бесшовным деталям трубопроводов, включая тройники до Ру 160 (PN 16 МПа).

Технология производства бесшовных тройников

Серийное изготовление бесшовных тройников по ГОСТ 17376-2001 осуществляется методом гидроштамповки, в качестве заготовки используется отрезок трубы. После надежной фиксации патрубка (заготовки) в прессе происходит процесс штампования тройника. После этого торец ответвления тройника отрезается, и заготовка проходит термическую нормализацию для снятия избыточных внутренних напряжений, возникших в результате деформации под прессом.

Конструкция тройников ГОСТ 17376-01

По конструкции различают тройники равнопроходные и переходные (неравнопроходные). У равнопроходных тройников диаметр ответвления всегда равен диаметру магистрали тройника, а у неравнопроходных тройников ответвление всегда меньше магистрали тройника по диаметру. В ГОСТ 17376-01 пункт 4.1 и раздел 5 задают четкие требования к конструкции и размерам тройников.

Обязательным условием при производстве бесшовных тройников является соответствие стандарту длины тройника, его высоты и толщины присоединяемой стенки. Некоторые производители изготавливают тройники по своим техническим условиям (ТУ) с геометрией, схожей с требованиями ГОСТ 17376-2001. Однако зачастую высота горловины «H» меньше требуемой в ГОСТ. Также при подборе тройника обратите Ваше внимание на то, что чем чем выше Ду, тем меньшее давление может выдержать тройник. Согласно ГОСТ 17380-2001, допустимое номинальное давление определяется прочностными расчётами. Например, тройник Ду 50 с диаметром 57 мм и присоединяемой стенкой 5 мм рассчитан на рабочее давление 10 МПа, а тройник Ду 200 219х10мм – только на рабочее давление 4 МПа.

Качество тройников бесшовных

Компания TRiNOX поставляет тройники нержавеющие только от надёжных производителей, которые проверяют свою продукцию на такие важные характеристики, как:

• отсутствие трещин, надрывов, расслоения на поверхностях тройников,
• отсутствие вмятин и следов заделки дефектов, разностенности,
• умеренная высота волн на магистральной поверхности тройников, изготовленных гидроштамповкой,
• соответствие профиля приварных кромок нормативам для соответствующего Ду тройника (в частности при толщине стенки свыше 3,6 мм с приварной кромки должна сниматься фаска определенной конфигурации).
• соответствие фактических размеров полям допуска ГОСТ 17380-2001 для внутренних и наружных диаметров,
• и другие критерии.

Перед тем как купить тройник нержавеющий, обратите внимание, что ГОСТ 17376-2001 предписывает гидравлические испытания бесшовных тройников, механические испытания на растяжение и ударный изгиб. Тройники, поставляемые на нефтепроводы, газопроводы, химические и нефтехимические предприятия и другие объекты топливно-энергетического комплекса, подконтрольным надзорным органам, должны проверяться на относительное сужение.

Некачественные тройники с высокой вероятностью приводят к аварии, при которой приходится перекрывать поток не только по магистральному трубопроводу, но и по второстепенному. Если учесть, что такие тройники могут использоваться для транспортировки взрывопожароопасных веществ или для соединения дорогостоящего оборудования, то последствия аварии могут быть значительными для всего технологического объекта.

Эксплуатация бесшовных нержавеющих тройников

Использование тройников начинается с их монтажа, который проводится сваркой встык по торцам. При этом прочность сварного шва должна соответствовать прочности соединяемых деталей. Срок эксплуатации бесшовных тройников зависит от условий внешней и внутренней среды. Для соответствия заданным физическим или химическим условиям требуется подобрать для тройников соответствующий материал. Выбор материала определяет также температурный диапазон применения тройников от минус 70°C до плюс 450°C. Для умеренного климатического пояса с температурным режимом не ниже минус 40°С идеальным вариантом будет использование тройников бесшовных приварных из нержавеющей стали AISI304. Для холодного климатического района с низким температурным режимом от минус 60°C незаменимы будут тройники из стали AISI304 или AISI321 (09Х18Н10Т).

Тройники, применяемые на нефтяных и газовых месторождениях и контактирующие с коррозионной средой, должны изготавливаться из коррозионностойкой стали 12Х18Н10Т. Бесшовные тройники прослужат на Вашем трубопроводе от 20 лет при соблюдении нормативных требований к эксплуатации.

Поставка нержавеющих тройников

Свяжитесь с нами любым удобным для вас способом (телефон, электронная почта, мессенджеры) и наши консультанты помогут вам выбрать и купить тройник бесшовный из нержавеющей стали AISI304. Мы отправляем продукцию транспортными компаниями в любой город Украины. Каждая отгрузка сопровождается пакетом отгрузочных документов. Мы постараемся сделать все, чтобы вы получили свою продукцию в минимальные сроки. Звоните прямо сейчас!

Купить тройник нержавеющий приварной по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость тройников из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
