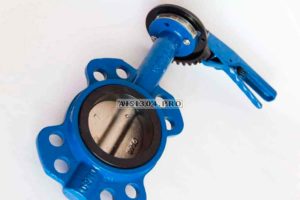

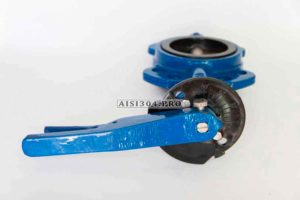

Шиберный затвор баттерфляй с чугунным диском

Что такое затвор дисковый баттерфляй с чугунным диском (задвижка Баттерфляй)

Затвор поворотный дисковый Баттерфляй с чугунным диском, или как еще называют, задвижка Баттерфляй или же заслонка Баттерфляй – это тип трубопроводной арматуры с запирающим элементом в форме диска, который поворачивается вокруг оси. Данный вид арматуры размещается перпендикулярно.

Затвор Баттерфляй или же задвижка Баттерфляй, как и шаровой кран, является одним из самых современных и самых прогрессивных типов запорной арматуры.

Материалы:

• Корпус  —  Серый чугун
• Диск  —  чугун
• Шпиндель  —  Нержавеющая сталь
• Прокладка  —  EPDM
• Ручка  —  Сталь
• Фиксатор  — Сталь

Преимущества дисковых поворотных затворов с чугунным диском

Плюсами, которые выделяют именно затвор дисковый чугунный поворотный из числа других видов запорно-регулирующей арматуры являются небольшой вес, тем самым снижая нагрузку на трубопроводную систему, и небольшие габариты, что ведет к снижению эксплуатационных затрат и облегчает монтаж дискового затвора на трубопроводе. Также преимуществами затворов Баттерфляй могут являться относительно простая конструкция (небольшое количество составных деталей) и низкая цена затворов. При увеличении условного диаметра дискового чугунного затвора эти безоговорочные преимущества возрастают относительно других видов запорной арматуры.

Задвижка Баттерфляй — схема установки на трубопровод (картинка)

Технические характеристики чугунных дисковых поворотных затворов

Затвор Баттерфляй / задвижка Баттерфляй / заслонка Баттерфляй с чугунным диском — конструкция затвора можно применять в различной рабочей среде, и с повышенными нагрузками, а также не беспокоиться о износе и коррозии внутренней поверхности корпуса, а также диска, для достижения данных целей используются следующие способы:

Самый простой, это изготовление все деталей из чугуна, с уплотнительным резиновым кольцом.

Если нет повышенных требований к затвору Баттерфляй — защита вообще не требуется, то детали изготавливаются из углеродной или легированной стали, а корпус в таком случае изготавливают из чугуна.

Существует также конструкция затвор Баттерфляй / задвижка Баттерфляй / заслонка Баттерфляй — где внутренняя часть покрыта химическими и износостойкими покрытиями из эластомера или резины, которые расположены в корпусе из резиновых или же полимерных покрытий диска, что в свою очередь заменяет собой, доп. прокладки. Рабочей средой дискового чугунного поворотного затвора служат питьевая и техническая вода, сжатый воздух, среды с нулевой агрессивностью и пар при низком давлении. Температура рабочей среды в трубопроводе должна держаться в диапазоне от -30С до +130С. Затворы дисковые чугунные герметичны (класс «А» по ГОСТ 9544-93) и имеют межфланцевое присоединение к трубопроводной системе. Давление, при котором работают межфланцевые дисковые затворы не превышает 16 атмосфер. Управление, как уже говорилось выше, может быть с помощью фиксирующего рычага, а также посредством редуктора.

Затвор чугунный дисковый поворотный с чугунным диском служит в среднем 10-12 лет.

Затвор дисковый поворотный универсален и надежен, рабочему потоку оказывает лишь небольшое сопротивление, однако протечек не возникает. Отсутствие протечек связано с высокой герметичностью затвора при перекрытии потока рабочей среды в двух направлениях. Также не требуется каких-либо дополнительных уплотнений в местах соединения с трубопроводными системами, и отсутствует потребность в сезонном обслуживании, уходе, регулировании и смазки основных элементов дискового чугунного затвора.

Схема описания основных деталей задвижки Баттерфляй (картинка)

Купить затвор дисковый Баттерфляй с чугунным диском (межфланцевый)

Компания TRiNOX, предлагает всегда в наличие на складе купить затвор поворотный дисковый типа Баттерфляй с чугунным диском затвор Баттерфляй / задвижка Баттерфляй / заслонка Баттерфляй) по низкой цене. Наши высококвалифицированные сотрудники всегда смогут помочь подобрать Вам необходимый продукт, предоставить сопутствующую техническую информацию, а также организовать доставку в любой город Украины.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Задвижка Баттерфляй с чугунным диском: таблица с размерами
