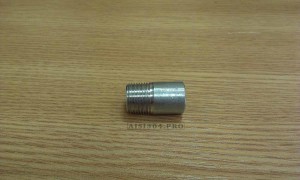

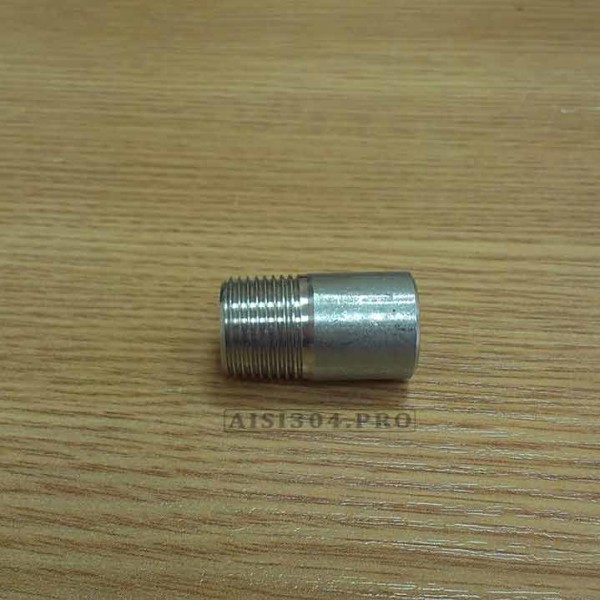

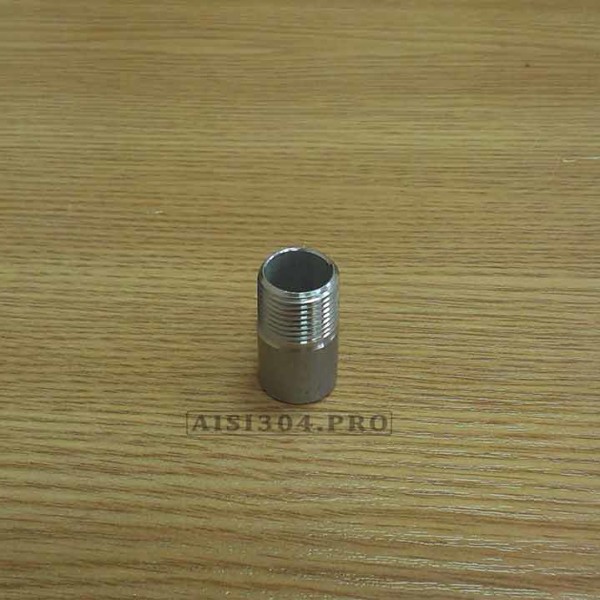

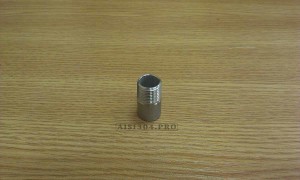

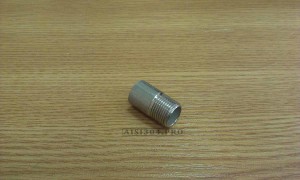

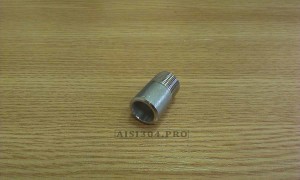

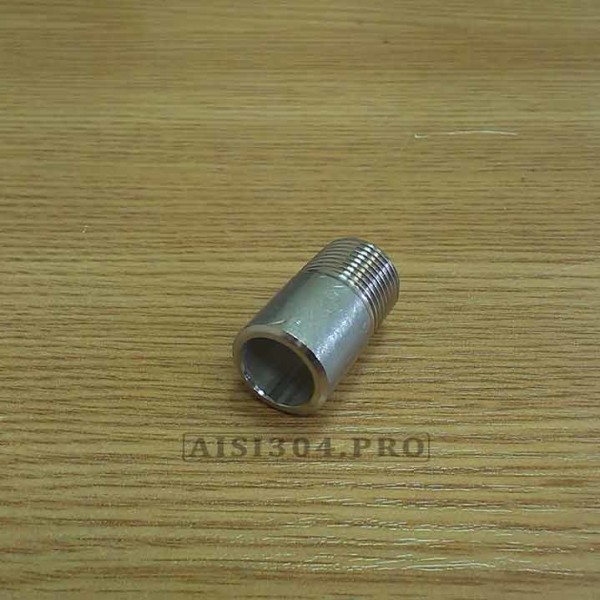

Резьба нержавеющая (полусгон, ниппель приварной)

Резьба из нержавеющей стали (ниппель приварной) AISI304/AISI316

Когда речь заходит о нержавеющей арматуре и соединительных деталях, один из самых частых вопросов — как правильно и надежно соединять трубы, чтобы система работала годами без протечек и сюрпризов. Здесь в игру вступает резьба нержавеющая, а именно такие элементы, как полусгоны и приварные ниппели. На бумаге всё выглядит просто: резьба, гайка, уплотнение. Но любой, кто хоть раз монтировал трубопровод из нержавейки в пищевом или химическом производстве, знает — дьявол прячется в деталях.

Я работаю с нержавеющим металлопрокатом и трубопроводной арматурой уже больше двадцати лет, и за это время видел десятки, если не сотни, ситуаций, когда именно качество резьбовых соединений определяло успех всего проекта. Поэтому хочу поделиться не сухой теорией, а живыми наблюдениями и опытом, который поможет и тем, кто только знакомится с этой темой, и специалистам, давно работающим в отрасли.

Если говорить просто, то резьба — это способ соединить две детали с помощью витков, нарезанных на поверхности трубы или фитинга. В случае нержавеющих систем речь идет о резьбе, выполненной на стали марки AISI 304. Эта сталь считается универсальной: устойчива к коррозии, подходит для пищевой промышленности, выдерживает контакт с водой, паром, некоторыми химикатами и при этом достаточно прочна, чтобы держать давление и механические нагрузки.

Резьбовые соединения используются там, где требуется разборная конструкция. Сварка, конечно, надежнее в плане герметичности, но представьте себе пивоваренный завод, где нужно регулярно разбирать линии для мойки и санитарной обработки. Или небольшой цех по производству сиропов, где оборудование часто модифицируется. Там резьбовые детали — настоящее спасение.

.

Полусгон и приварной ниппель — в чем разница

Часто заказчики путаются в терминах. Давайте разберем спокойно и без академической сухости.

Полусгон — это короткий участок трубы с нарезанной с одной стороны резьбой. Он нужен, чтобы «дотянуться» от одной арматуры до другой, особенно если на месте монтажа не хватает длины резьбы. Иногда его называют просто «резьбовая вставка». В практике он часто спасает, когда нужно состыковать два фитинга, а стандартные размеры не подходят.

Ниппель приварной — это тоже кусок трубы, но с тем отличием, что одна его часть приваривается к трубопроводу, а на другой нарезана резьба. Таким образом, получается переход от сварного соединения к разборному резьбовому. В пищевых производствах это особенно удобно: например, часть системы можно заварить наглухо, а на резьбовую часть поставить кран, фильтр или датчик, который периодически нужно обслуживать.

Если говорить образно, то полусгон — это удлинитель, а ниппель приварной — это переходник между двумя мирами: сварным и резьбовым. Но на практике большинство людей смешивает эти два понятия и называют одну и ту же деталь, только разными названиями. Одним словом, для удобства и простоты мы тоже будем считать это одним и тем же – ниппель приварной, полусгон, резьба короткая приварная и так далее.

.

Практика монтажа: нюансы, которые часто упускают

Теоретически всё просто: берешь деталь, наматываешь уплотнитель, затягиваешь ключом — и готово. На деле ошибок хватает.

Первое — это выбор уплотнительного материала. Многие по привычке используют лен или ФУМ-ленту. Но нержавейка капризная: слишком мягкий уплотнитель может «съехать» при затяжке, а слишком жесткий даст микротрещины. Лично я предпочитаю качественную ФУМ-ленту в несколько слоев или современные анаэробные герметики, которые полимеризуются без доступа воздуха. Они дают надежное уплотнение и позволяют потом спокойно разобрать соединение.

Второе — это момент затяжки. Нержавеющая резьба легко «прихватывает» — так называемый эффект схватывания, когда металл буквально сваривается на микроуровне. Особенно это актуально для AISI 304. Решение простое: использовать смазку или пасту для резьбы. В пивоваренной практике я много раз видел, как мастера ломали полусгон или срывали резьбу просто потому, что «перетянули». Лучше немного недожать, чем потом резать и переваривать участок.

Когда варишь резьбу приварную из нержавейки, важно помнить, что нержавеющая сталь чувствительна к перегреву. Если перегреть шов, появляется зона термического окрашивания (синеватые и коричневые пятна), а вместе с ней — риск межкристаллитной коррозии. Чтобы этого избежать, я всегда охлаждаю зону сварки — продуваю аргоном с обратной стороны и не задерживаюсь дугой на одном месте. После сварки шов обязательно обрабатывается травильной пастой, а затем тщательно промывается — особенно если речь идёт о пищевом производстве.

Перед сваркой полусгон нужно идеально подогнать по оси и торцу. Малейший перекос — и резьбовое подключение потом не станет ровно, начнёт «косить». Бывает, что начинающие слесари забывают про термическое расширение и прихватывают полусгон слишком жёстко, а при остывании его уводит. Приходится отрезать и переваривать. Так что тут нужна не только точность, но и терпение.

.

Как правильно выбрать нержавеющую резьбу

С одной стороны, выбрать резьбу довольно просто, с другой – не очень, так как есть свои нюансы. Первая и самая главная проблема – это резьбы сделанные своими руками. Далеко не редкость, когда человек хочет сэкономить и нарезает резьбу на трубе самостоятельно (или у токаря). Потом эти муфты (или другие детали) не накручиваются на наши резьбы и появляются различные недовольства. Ни одна компания, которая занимается продажей импортных полусгонов, не будет гарантировать сто процентную герметичность на вашу самодельную деталь. Мы уверены в качестве нашей продукции, поэтому советуем покупать только заводские проверенные детали.

Способ №1

Самый простой способ, который еще ни разу не подводил и с которым справится любой человек, даже не разбирающийся в нержавеющих деталях. Он состоит в том, чтобы взять уже существующую деталь, к которой будет прикручиваться резьба и посмотреть диаметр этой самой детали. На всех заводских изделиях (по крайней мере, у нас на каждой детали так) ставится гравировка с маркой стали и диаметром этого изделия. Если говорить про резьбовой нержавеющий фитинг, то все размеры будут проставляться в дюймах, например, ½, ¾, 1, 1 ¼, 1 ½, 2 дюйма и так далее. То есть, если у вас есть кран 1 дюйм, то вам к нему нужна и резьба 1 дюйм. Вот и весь секрет. Бывают случаи, когда у вас еще пока что нет на руках изделия, то тогда возьмите документацию или уточните диаметр у вашего поставщика данного изделия.

Способ №2

Здесь немного сложнее и не гарантирует сто процентного результата. Для этого способа понадобится изделие (для примера будем считать, что это кран шаровой нержавеющий), в которое будет вкручиваться резьба и штангель-циркуль. Для начала меряете штангелем внутреннюю резьбу крана. Потом заходите в раздел «Характеристика» на нашем официальном сайте на страницу с кранами и смотрите подробную таблицу с размерами. Понимаете для себя, какой именно у вас размер крана в «Ду» и называете уже этот «Ду» нашему консультанту.

Этот способ немного сложнее и возможно вам понадобится дополнительная консультация по телефону с нашим менеджером. Не стесняйтесь и звоните столько раз, сколько будет необходимо. Мы в этом также заинтересованы, чтобы потом не было возвратов товара, и вы остались довольны покупкой. Наши консультанты помогут вам выбрать и купить резьбу нержавеющую нужного размера.

.

Где используется резьба нержавеющая

Если перечислять все области, список будет огромным, но основные направления такие:

• пищевая промышленность (пивоварение, молочная переработка, кондитерские цеха);
• фармацевтика и косметология;
• химическая и полухимическая отрасль, где важна коррозионная стойкость;
• коммунальные системы горячего и холодного водоснабжения.

Когда речь заходит о резьбе, первое, что важно — это её тип. В нержавеющих фитингах чаще всего используется трубная цилиндрическая резьба по стандарту ISO (BSPP) или коническая (BSPT).

Диаметры варьируются от 1/4 дюйма до 4 дюймов, хотя в пищевой промышленности чаще работают в диапазоне от 1/2 до 2 дюймов — это самый удобный формат для трубных линий.

Материал — сталь AISI 304, реже AISI 316. Эти марки хорошо свариваются, не ржавеют в обычных условиях и при правильной обработке сохраняют гладкость поверхности, что особенно важно для пищевки.

По давлению такие соединения спокойно держат 16-40 бар, но многое зависит от качества резьбы и уплотнения. В моей практике был случай, когда неправильно нарезанный полусгон «сдуло» уже на 6 барах, потому что витки были сорваны при монтаже. Поэтому резьбу всегда стоит проверять визуально и на ощупь: если чувствуются заусенцы или есть следы механического повреждения — лучше отложить деталь в сторону.

.

Преимущества и слабые места

Главный плюс нержавеющего полусгона — универсальность. Он объединяет прочность сварного соединения и удобство резьбы. Можно подключать-отключать оборудование, не нарушая герметичность основной линии. Кроме того, он компактный и почти не создаёт мёртвых зон внутри трубопровода, что критично для гигиены.

Минусы тоже есть. Резьба — это всегда потенциальная зона протечки, особенно если монтаж сделан неаккуратно. Поэтому я всегда использую фторопластовую уплотнительную ленту или анаэробный герметик, особенно на горячих и вибрирующих линиях. Ещё один нюанс — при многократной разборке резьба может изнашиваться. Если предполагается частое подключение, лучше использовать не полусгон, а полноценный кламп-фитинг.

.

Сравнение с другими типами соединений

Многие спрашивают: зачем вообще использовать полусгоны, если есть резьбовые муфты или фланцы? Всё просто. Фланец — это громоздко, требует прокладок и множества болтов. Муфта — да, она тоже резьбовая, но её нельзя надёжно приварить с одной стороны, она рассчитана на разъёмное соединение с обеих сторон. А полусгон как раз создан для случаев, когда с одной стороны соединение должно быть навсегда, а с другой — разъёмное. Именно эта комбинация делает его таким удобным в эксплуатации.

В пивоварне, например, я предпочитаю вваривать полусгоны для подключения кеговых моек и контрольных датчиков. Там важно, чтобы резьба не проворачивалась, не сочилась и не мешала чистке CIP-мойкой. С муфтами добиться этого сложнее, а фланцы там вообще будут лишними.

.

Размеры резьбы из нержавеющей стали

Все размеры нержавеющей резьбы вы можете посмотреть в подробной таблице в разделе «Характеристика» на данной странице.

.

Где купить нержавеющие резьбы приварные в Украине

Выбрать и купить приварную резьбу из нержавеющей стали вы можете в компании TRiNOX. В наличии на складе есть все размеры резьб от 1/8″ до 4″. Отправляем продукцию транспортными компаниями во все города Украины. Сотрудничаем как юридическими компаниями, так и с частными лицами.  Цена на нержавеющий полусгон указана в разделе Цена на данной странице. Ну или можете узнать стоимость ниппеля приварного нержавеющего у наших специалистов по телефону или электронной почте.

Если у вас останутся какие-либо вопросы, то задавайте их нашим специалистам по телефону или электронной почте. С большим удовольствием на все ответим.

.

Будем рады новым деловым знакомствам!

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

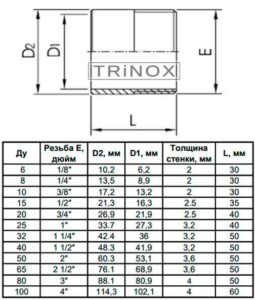

Таблица с размерами: резьба нержавеющая

Ниже представлена таблица с размерами резьбы из нержавеющей стали AISI 304 / AISI 316. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!
