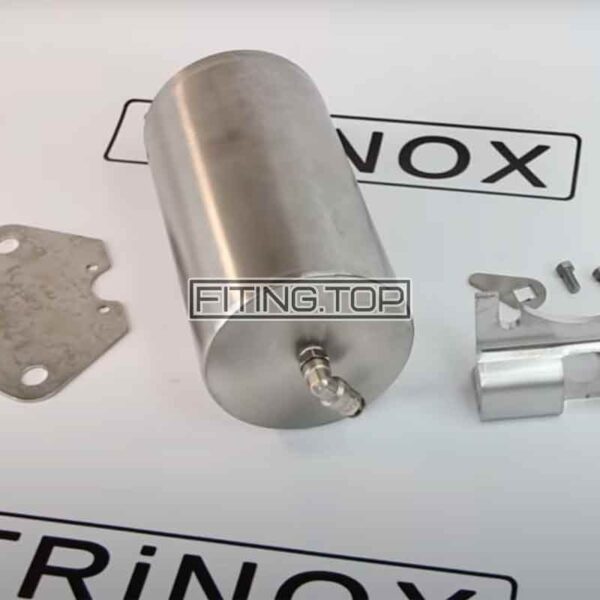

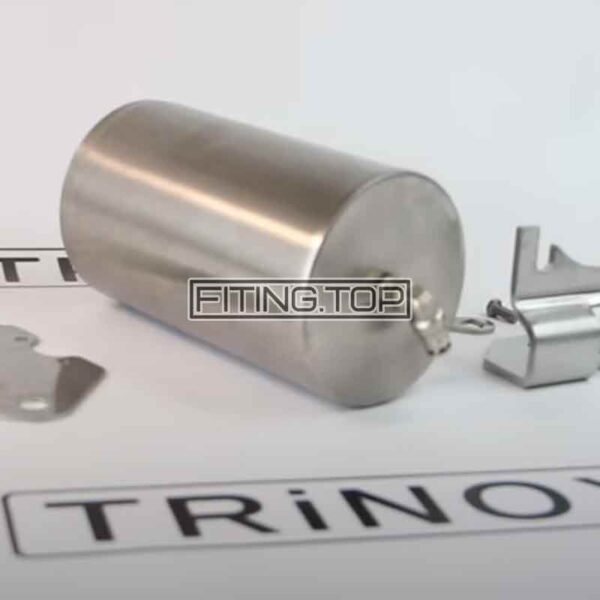

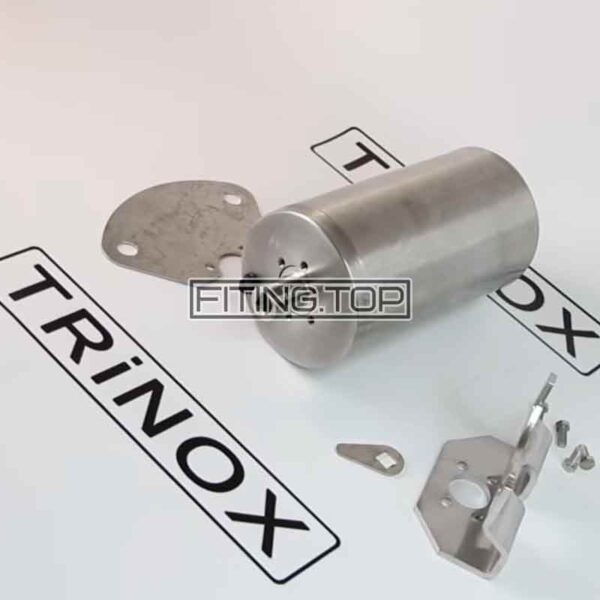

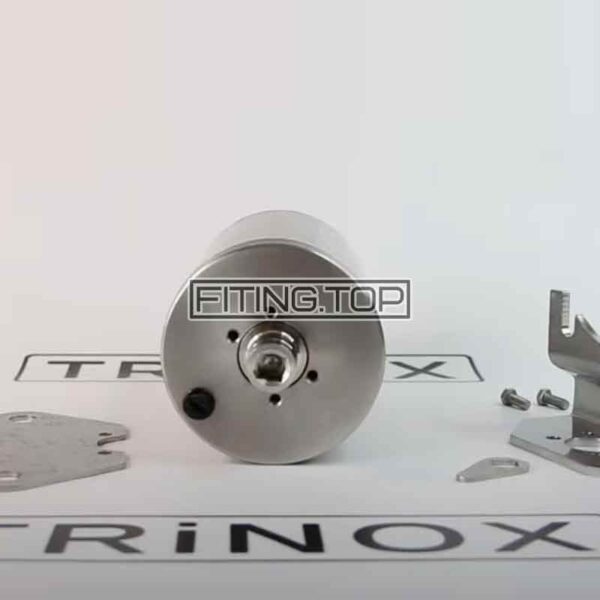

Пневмопривод для затвора дискового нержавеющего

Пневмопривод для затвора дискового

Сегодня хочу поделиться опытом, который может быть полезен и инженерам, и технологам, и просто людям, которые впервые сталкиваются с автоматизацией трубопроводной арматуры. Речь пойдет о том, что такое пневмопривод воздух-пружина для нержавеющего затвора дискового, почему он стал стандартом в пищевой, фармацевтической и химической промышленности, и какие тонкости нужно учитывать при его эксплуатации.

Мне довелось работать с этим оборудованием на пивоваренных линиях, в молочных цехах и даже в производстве безалкогольных напитков. И, честно говоря, именно такие приводы часто спасали технологический процесс, когда скорость и надежность играли решающую роль.

.

Что такое пневмопривод воздух-пружина и зачем он нужен

Начнем с основ. Дисковый затвор — это простейшая, но очень надежная арматура, которая перекрывает поток жидкости или газа за счет поворота диска внутри корпуса. Его главные преимущества — компактность и удобство монтажа. Но ручное управление подходит не всегда. Представьте себе современную линию розлива или CIP-мойку: никто не будет бегать и крутить рукоятки, когда десятки клапанов нужно открывать и закрывать синхронно. Здесь на сцену выходит пневмопривод воздух-пружина.

Принцип работы прост, но элегантен. В камеру подается сжатый воздух, который двигает поршень и открывает затвор. Когда воздух сбрасывается, срабатывает пружина и возвращает клапан в исходное положение — чаще всего в закрытое. Это называется функция «нормально закрытый» (NC). Есть и обратный вариант — «нормально открытый» (NO), но он встречается реже.

По сути, мы получаем автоматизацию без электроники: никакой искры, никакой опасности перегрева. Всё работает на энергии сжатого воздуха и механике. Для агрессивных сред и стерильных производств — идеальное решение.

.

Особенности работы с нержавеющим затвором

Почему именно нержавеющий затвор дисковый так часто комбинируется с пневмоприводом? Ответ прост: пищевая и фармацевтическая промышленность требует не только надежности, но и чистоты. Нержавеющая сталь AISI 304 — материал, который выдерживает постоянные промывки горячей водой, воздействие кислотных и щелочных растворов, дезинфицирующих средств. И при этом она не ржавеет и сохраняет гладкую поверхность, на которой не задерживаются бактерии.

В моей практике на молочном заводе мы несколько раз сталкивались с ситуацией, когда старые чугунные или даже латунные задвижки начинали покрываться налетом и вызывать коррозию. После перехода на затворы из нержавейки с пневмоприводами воздух-пружина проблема исчезла. Моечные циклы CIP перестали быть «головной болью» для арматуры, потому что сталь AISI 304 прекрасно переносила и щелочные растворы, и кислоты.

.

Преимущества схемы воздух-пружина

Теперь давайте разберем, почему именно пружинная схема заслужила такую популярность. Казалось бы, можно поставить пневмопривод с двойным действием, где и открытие, и закрытие происходит за счет воздуха. Но практика показала, что воздух-пружина выигрывает в надежности.

Во-первых, при потере давления в системе пружина автоматически возвращает затвор в безопасное положение. Это критично для пищевых производств: никто не хочет, чтобы при аварийной остановке линии молоко или пиво продолжали литься.

Во-вторых, конструкция проще и дешевле в обслуживании. Нет необходимости в сложной пневматики с двумя линиями подачи. Достаточно одной — и пружины.

В-третьих, надежность. Пружина — это элемент, который, если правильно рассчитан, служит десятилетиями. Я видел приводы, которые отработали больше 15 лет и продолжали работать как новые.

Да, у такого решения есть и минусы. Например, пружина добавляет усилие, которое нужно преодолевать воздуху. Поэтому расход сжатого воздуха немного выше, чем у привода с двойным действием. Но на практике это редко становится проблемой.

.

Производственные ситуации из практики

Расскажу один показательный случай. На одном пивзаводе в Киеве мы внедряли систему автоматизации фильтрации. Нужно было синхронизировать работу десяти затворов, которые переключали поток пива между фильтрами и линией розлива. Управление решили сделать централизованное, с пульта.

Именно здесь пневмоприводы воздух-пружина показали себя идеально. Когда в системе на пару минут «проседало» давление из-за неисправного компрессора, все клапаны автоматически закрывались, и пиво не уходило в дренаж. Если бы стояли приводы двойного действия, половина затворов осталась бы в промежуточном положении — и мы потеряли бы десятки литров продукта.

Другой пример — молочный завод во Львове. Там CIP-мойка работает ночью, без персонала. И аварийное отключение воздуха ночью могло обернуться проблемой. Но с приводами воздух-пружина все клапаны оставались закрытыми, что исключало утечку моющих растворов и порчу оборудования.

.

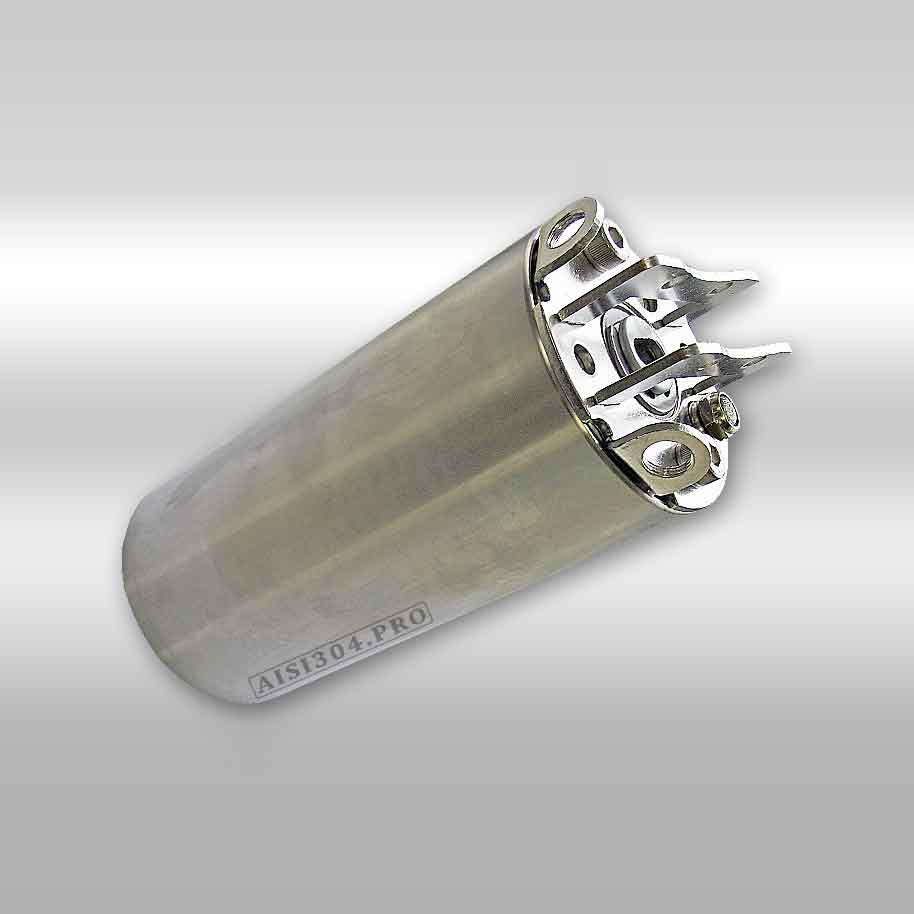

Конструкция и технические параметры

Устройство пневмопривода воздух-пружина относительно простое. Корпус — чаще всего алюминиевый с антикоррозийным покрытием, но встречаются и полностью нержавеющие модели. Внутри находится поршень, уплотнения из EPDM или PTFE (в зависимости от среды), возвратная пружина из закаленной стали.

Диапазон рабочих давлений обычно от 5 до 8 бар. Это стандарт для заводских систем сжатого воздуха.

Затворы из нержавейки AISI 304 в комбинации с такими приводами используют для воды, молока, пива, соков, сиропов и даже некоторых химических растворов. Единственное ограничение — вязкие среды с включениями. Для них лучше подходят шаровые краны.

.

Сравнение с другими приводами

Если сравнить воздух-пружину с электроприводом, то первое преимущество — скорость. Электроприводы чаще медленнее, особенно на больших диаметрах. Пневматика же работает молниеносно. Второй момент — безопасность. Электрика в условиях влажности и моек высокого давления требует сложной защиты. А пневматика лишена этой уязвимости.

С приводом двойного действия сравнение мы уже сделали: воздух-пружина выигрывает в надежности и простоте. Конечно, если на производстве уже есть развитая система пневматики и расход воздуха не проблема, то оба варианта будут работать. Но лично я чаще выбираю именно пружину.

.

Практические советы по эксплуатации

Если вы только планируете ставить такие приводы, дам несколько советов из практики. Во-первых, всегда следите за качеством воздуха. Сжатый воздух должен быть сухим и очищенным от масла. Иначе уплотнения быстро износятся.

Во-вторых, не экономьте на регулярной смазке пружины и поршня. Даже самая надежная конструкция требует обслуживания раз в несколько лет.

И, наконец, проверяйте правильность монтажа. Привод должен быть установлен строго по оси затвора. Малейший перекос — и ресурс механизма сокращается вдвое.

.

Заключение

Пневмопривод воздух-пружина для нержавеющего затвора дискового — это пример того, как простая механика может решать сложные задачи автоматизации. Он надежен, понятен, безопасен и отлично подходит для пищевой, молочной, пивоваренной и фармацевтической промышленности.

Из своего опыта скажу: если нужна арматура, которая будет работать без сюрпризов десятилетиями, именно комбинация пневматики с пружиной и затворов из нержавейки AISI 304 станет правильным выбором. И неважно, идет ли речь о пивоварне на 2000 литров или молочном цехе с тысячами тонн продукции в месяц — принцип остается тот же: надежность прежде всего.

.

Купить пневмопривод для нержавеющего затвора

Выбрать и купить пневмопривод воздух-пружина для заслонки шиберной можно в компании TRiNOX. Мы сотрудничаем, как с юридическими лицами, так и физическими. Отправляем продукцию транспортными компаниями во все города Украины. Для более подробной информации обратитесь к нашим специалистам по телефону или электронной почте.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Затвор дисковый нержавеющий с пневмоприводом

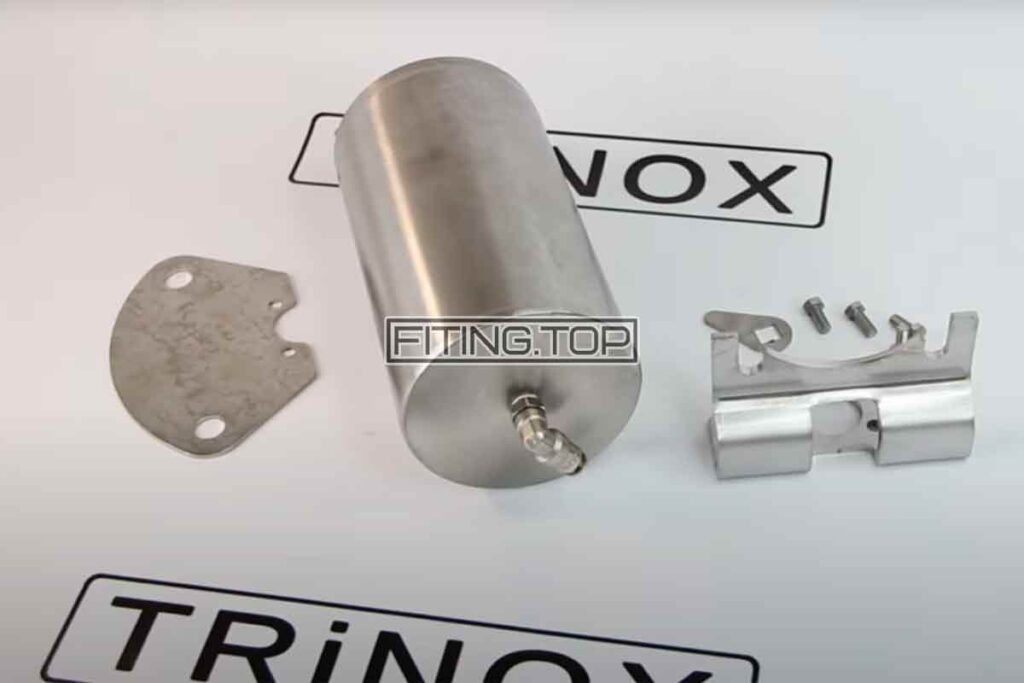

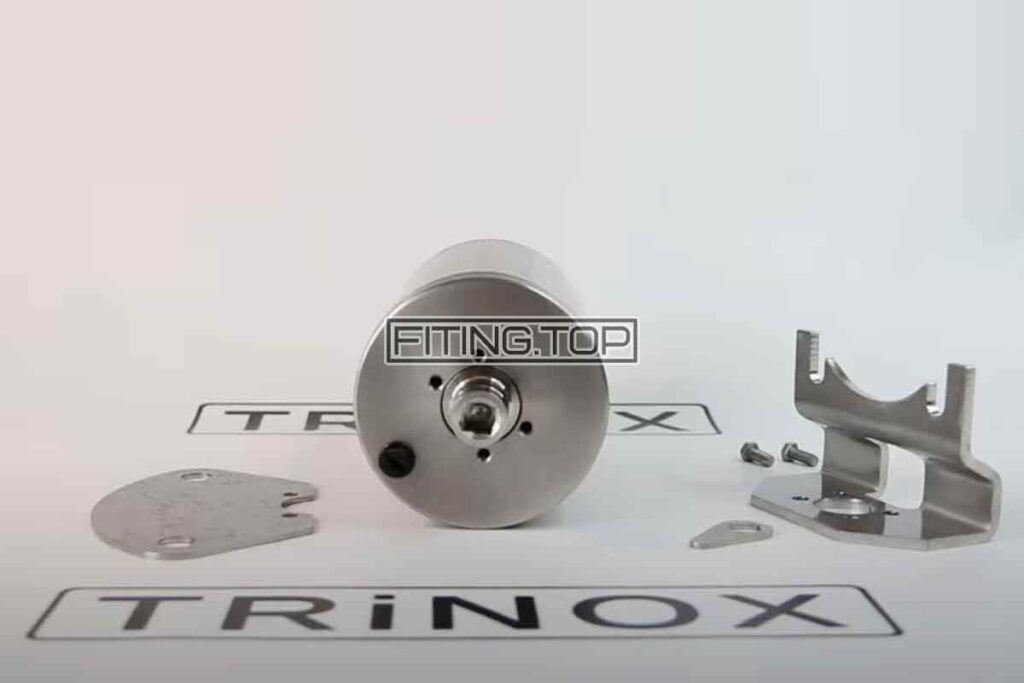

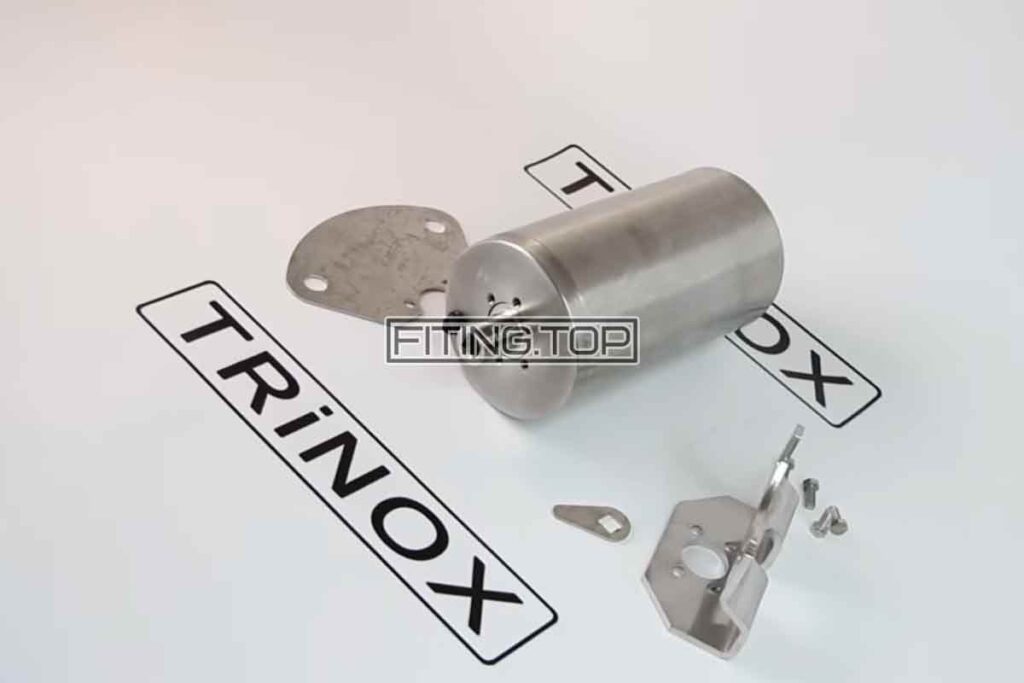

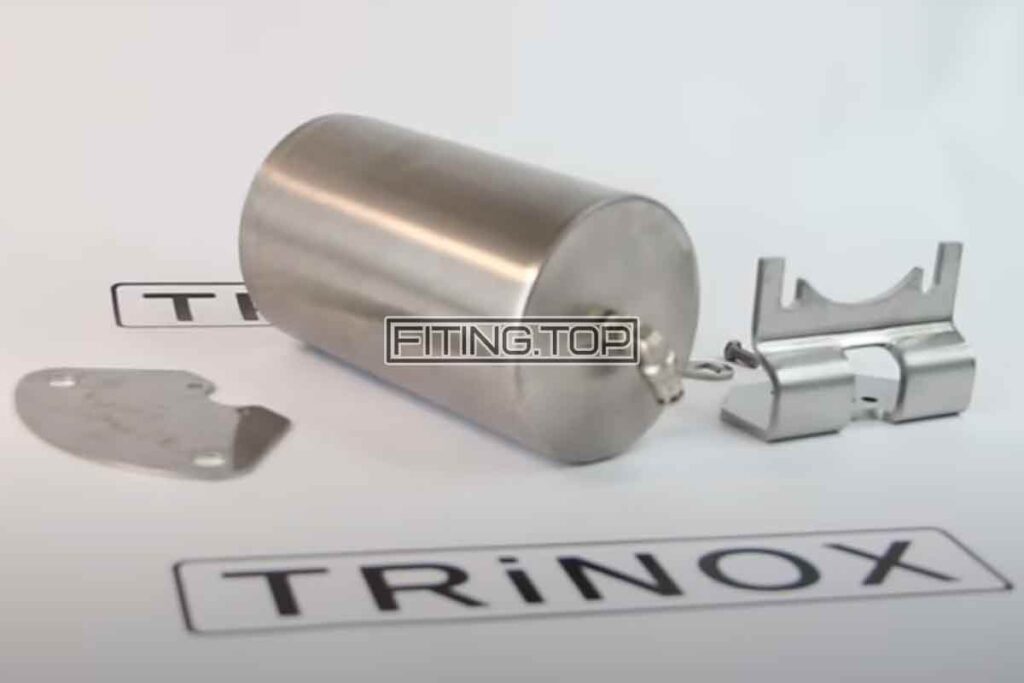

Пневмопривод для заслонки дисковой из нержавеющей стали обычно можно купить в комплекте. Реже продаются отдельные составляющие — пневмопривод или крепежные элементы. Ниже перечислим, что идет в комплекте, если вы заказываете затвор дисковый нержавеющий с пневмоприводом:

1. Пневматический привод
2. Крепежная консоль
3. Болт с шестигранной головкой
4. Указатель положения
5. Фланец
6. Заслонка
7. Уплотнение
8. Группа болтов
9. Втулка
