Отвод резьбовой нержавеющий наружный-внутренний

Резьбовые отводы из нержавеющей стали

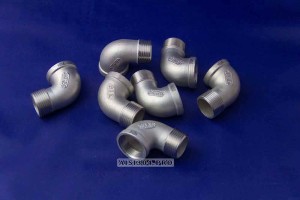

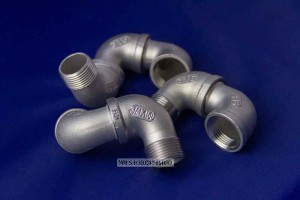

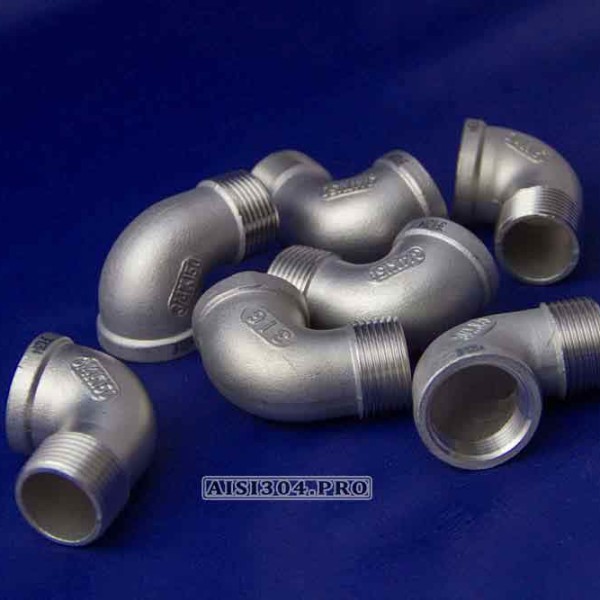

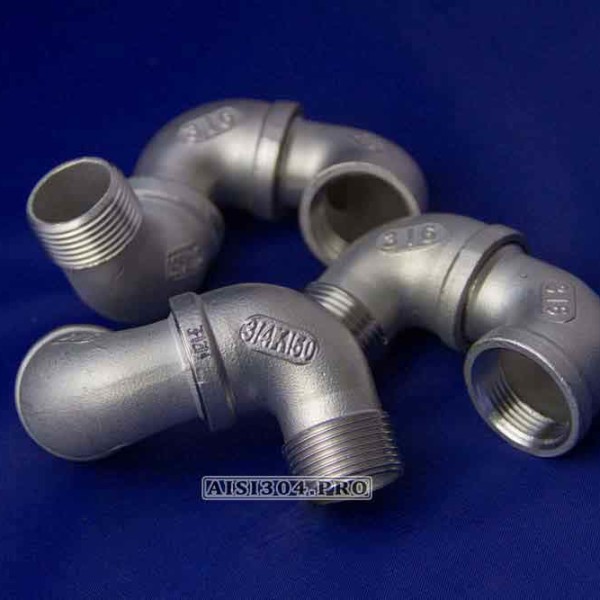

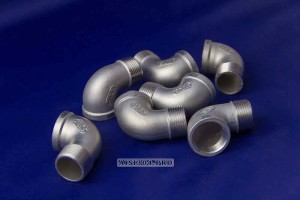

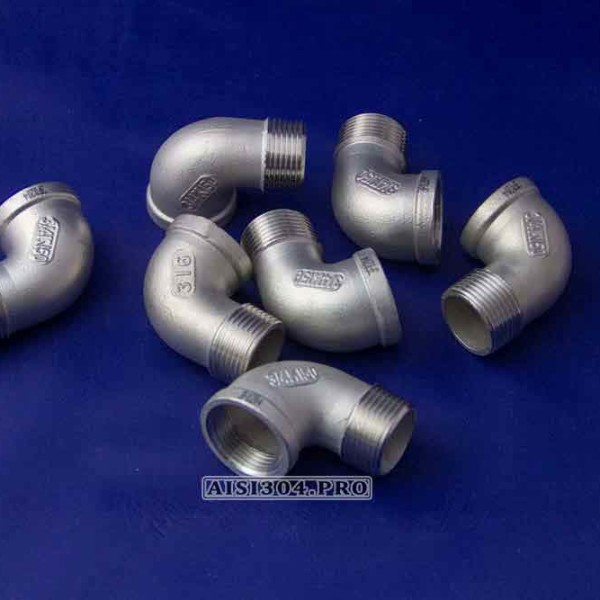

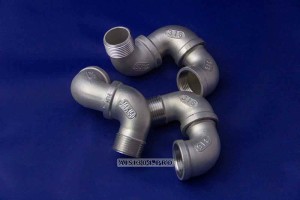

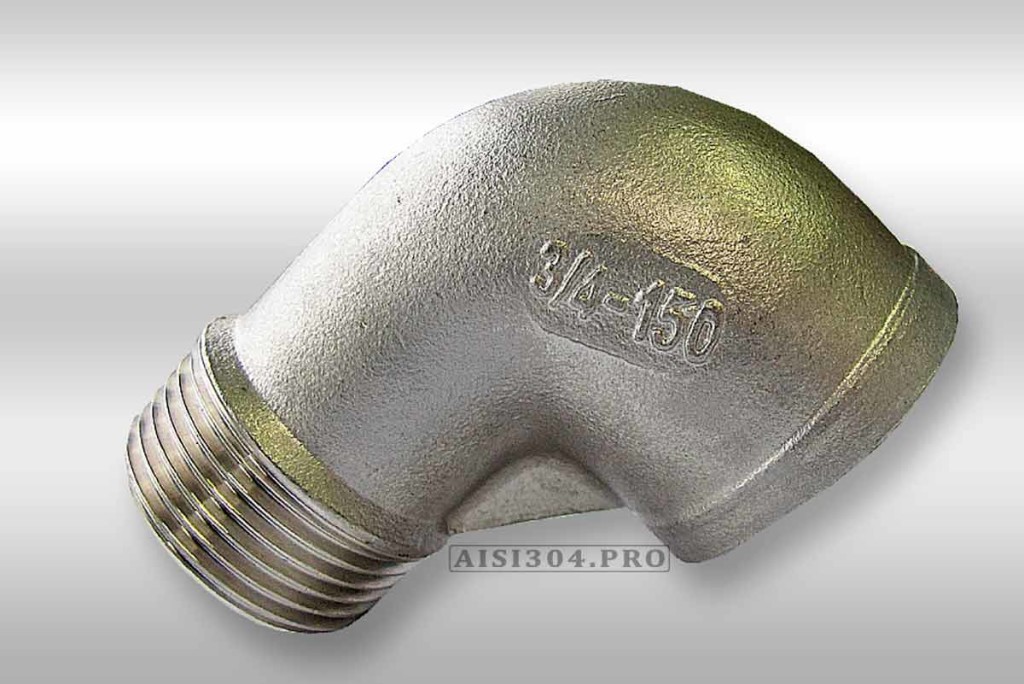

Отводы резьбовые – деталь трубопроводной арматуры, которая соединяет между собой два участка трубы под углом в 90 градусов. В данном случае представлен отвод с внутренне-наружной резьбой из нержавеющей стали AISI304/AISI316. Данные детали изготавливаются методом литья и имеют класс прочности 150.

Если вы хоть раз имели дело с монтажом трубопроводов из нержавеющей стали, то наверняка сталкивались с задачей повернуть поток под углом. Казалось бы, простая вещь — нужен уголок, вкрутил и забыл. Но когда речь заходит о резьбовых соединениях и особенно о средах, где важна герметичность, стойкость и долговечность, на первый план выходит нержавеющий отвод резьбовой с наружной резьбой. Это компактный, но критически важный элемент трубопроводной системы, позволяющий менять направление труб на 90° без сварки. И в этом его главное преимущество — возможность быстрого, разборного и при этом прочного соединения.

Я впервые оценил все прелести таких отводов лет пятнадцать назад, когда участвовал в модернизации пивоваренного участка. Тогда требовалось быстро перепроложить часть трубопровода, не останавливая весь цех. Сварка отпадала — нельзя было нарушить санитарные условия. Мы взяли пару резьбовых отводов AISI 304 с наружной резьбой, намотали фторопластовую ленту, закрутили их в муфты — и за пару часов весь узел был готов к работе. Ни одной протечки, ни одного нарекания от технадзора.

.

Конструкция и особенности резьбовых отводов

По сути, резьбовой отвод с наружной резьбой — это кусок изогнутой трубы с нарезанными на концах наружной и внутренней резьбой. Чаще всего применяют стандартные углы 90°, реже — нестандартные. Выполняются они из коррозионностойкой стали AISI 304, которая давно зарекомендовала себя в пищевой, химической и фармацевтической промышленности. Эта сталь устойчива к воде, пару, большинству кислот и щелочей, не ржавеет, легко моется и выдерживает регулярную дезинфекцию.

Резьбы на таких отводах, как правило, трубные цилиндрические (G) или конические (NPT). Разница в том, что цилиндрическая резьба уплотняется за счет прокладок или герметиков, а коническая — за счет самозаклинивания витков при закручивании. В Европе и СНГ чаще используют цилиндрическую. Главное при выборе — следить, чтобы ответные детали имели ту же систему резьбы, иначе герметичности не добиться.

Стенки отводов обычно делают утолщенными — не только чтобы выдерживать давление (до 16-40 бар для стандартных изделий), но и чтобы можно было без опаски несколько раз их перекручивать при монтаже и демонтаже. Нержавейка AISI 304 хорошо переносит механические нагрузки, но слишком тонкие стенки быстро «съедает» резьба при многократной сборке.

.

Где применяются нержавеющие резьбовые отводы

Такие отводы часто встречаются в пищевой промышленности, особенно там, где нет возможности применять сварку: на временных или мобильных установках, в зонах, которые часто разбираются для мойки. В пивоварении, например, их ставят на участках обвязки насосов и теплообменников, чтобы можно было оперативно переконфигурировать схему. В молочной промышленности — в узлах CIP-мойки, где после дезинфекции оборудование разбирают и просушивают.

Я видел, как эти отводы прекрасно работают и в лабораторных установках, и в линиях розлива напитков, где каждая минута простоя обходится дорого. Там ценят их не только за прочность, но и за возможность собирать систему как конструктор — без сварки и долгих простоев.

Кроме пищевой сферы, резьбовые отводы применяют в системах сжатого воздуха, технической воды, охлаждающих и смазочных жидкостей. Главное, чтобы рабочие среды не содержали сильных окислителей или абразивных частиц — в остальном нержавейка AISI 304 справляется на ура.

.

Преимущества и нюансы эксплуатации

У нержавеющего отвода с наружной резьбой есть несколько важных достоинств. Во-первых, разборность соединения. Если нужно перенести оборудование, поменять конфигурацию трубопровода или просто обслужить узел — открутил, проверил, закрутил обратно. Во-вторых, герметичность. При правильной сборке с уплотнителем резьба держит давление не хуже сварного шва. В-третьих, стойкость к коррозии и химическим воздействиям — можно не бояться протечек и ржавых потеков на оборудовании.

Но есть и нюансы. Например, при многократной сборке резьба постепенно изнашивается, особенно если использовать металлические инструменты без должной осторожности. Поэтому я всегда рекомендую затягивать такие отводы не «от души», а с чувством меры — достаточно уплотнителя и уверенной посадки без чрезмерного усилия. Еще один момент — при работе на высоких температурах (свыше 150 °C) важно следить, чтобы уплотнитель тоже был термостойким, иначе герметичность уйдет.

.

Практический пример из производства

Пару лет назад мы монтировали систему подачи воды в зону розлива соков. Там были довольно жесткие требования к чистоте, и заказчик не хотел сварных швов — боялся застойных зон и трудностей с мойкой. Мы использовали серию отводов с наружной резьбой, муфт и ниппелей из AISI 304, собрав всю систему как конструктор. Монтаж занял всего два дня, и главное — после мойки и дезинфекции через неделю мы без проблем разобрали половину узлов, чтобы поменять местами два насоса. Если бы это были сварные соединения, на одну только резку и сварку ушла бы неделя. Этот случай отлично показал, что резьбовые элементы — не просто временное решение, а полноценный и надежный вариант при правильном подходе.

.

Советы по выбору и установке

При подборе резьбового отвода с наружной резьбой я всегда смотрю на три вещи: качество обработки резьбы, толщину стенок и точность угла. Резьба должна быть чистой, без заусенцев и перекосов — иначе будет течь. Толстые стенки дольше служат и не деформируются при затяжке. А точный угол особенно важен при плотной компоновке оборудования, когда нет запаса на изгиб труб.

Перед монтажом я обычно чищу резьбу спиртом и наношу немного уплотнительной ленты ФУМ или анаэробного герметика. Вкручивать нужно сначала от руки, а потом дотягивать ключом — но только до момента, когда отвод встал в нужное положение и не шатается. Перетяжка — главный враг резьбовых соединений.

Если есть сомнения в прочности или герметичности, можно сделать гидравлическое испытание — подать в систему воду под давлением и проверить, нет ли капель на стыках. Это занимает полчаса, зато потом спишь спокойно.

.

Как правильно выбрать отвод нержавеющий с внутренней-наружной резьбой

Как и любая другая деталь из нашего ассортимента, нержавеющие отводы резьбовые изготовлены по стандарту ISO и имеют трубную резьбу. Все детали такого типа измеряются исключительно в дюймах или в «условных диаметрах» (они же «Ду», они же «Dn»).

Так как же все-таки подобрать отводы?

• Полагаться на размер в миллиметрах довольно сомнительно. Если у вас нет другого выбора, то да, конечно, следует замерить размер детали в миллиметрах. Но мы настоятельно рекомендуем помнить, что существует огромное множество разновидностей резьб и велика вероятность промахнуться. Они могут иметь разный шаг резьбы, тип (коническая или цилиндрическая резьба), стандарт (трубная, метрическая и прочее) ну и так далее. Одним словом, будьте очень внимательны при замере резьбы.
• Посмотреть размер детали, в который будет вкручиваться отвод резьбовой. Это самый простой и действенный способ. Вы берете кран (муфту, тройник, резьбу, ну или ту деталь, в которую будете вкручивать отвод) и просто смотрите диаметр на корпусе. В нержавейки (по крайней мере у нас так) все детали маркируются – ставится диаметр изделия и марка стали.
• Спросить у человека, который будет монтировать. Если вы только собираетесь купить отвод резьбовой нержавеющий внутренняя-наружная резьба, а монтажом будет заниматься другой человек, то советуем проконсультироваться лишний раз именно с ним.
• Созвониться с нашим специалистом. Мы понимаем, что вы можете не разбираться во всех этих наших деталях и даже не собираетесь этого делать. Поэтому, мы с пониманием отнесемся к данной ситуации и специально обученный человек проконсультирует вас по всем интересующим вопросам.

.

Размеры отводов резьбовых

В разделе «Характеристика» мы собрали в одну таблицу все необходимые параметры изделия, чтобы вы смогли легко выбрать и купить отвод резьбовой нержавеющий по низкой цене. Если же все-таки возникнут какие-либо трудности, то обращайтесь, и наши специалисты проконсультируют по любому вопросу.

.

Заключение: почему это действительно удобное решение

Нержавеющий отвод резьбовой с наружной резьбой — это один из тех скромных элементов, без которых невозможна гибкая и надежная трубопроводная система. Он экономит время, даёт свободу при проектировании и обслуживании, а при правильной установке служит годами без малейших протечек. Особенно ценен он там, где сварка невозможна или нежелательна — в пищевой, фармацевтической, лабораторной и прочих сферах, где чистота и разборность важнее всего.

.

Где купить нержавеющий отвод резьбовой в Украине

Выбрать и купить резьбовое колено из нержавеющей стали AISI 304 вы можете в компании TRiNOX. Мы напрямую импортируем продукцию с завода-изготовителя, поэтому цена нержавеющего отвода будет весьма конкурентной. Мы юридическая компания, поэтому цены на сайте указаны уже с учетом НДС. Сотрудничаем, как с юридическими, так и с физическими лицами. Продукцию отправляем во все города Украины транспортными компаниями. Заявку можете оставить любым удобным для вас способом – по телефону, почте или Вайберу.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

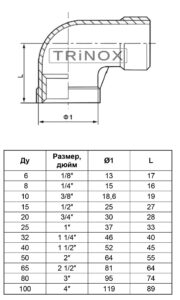

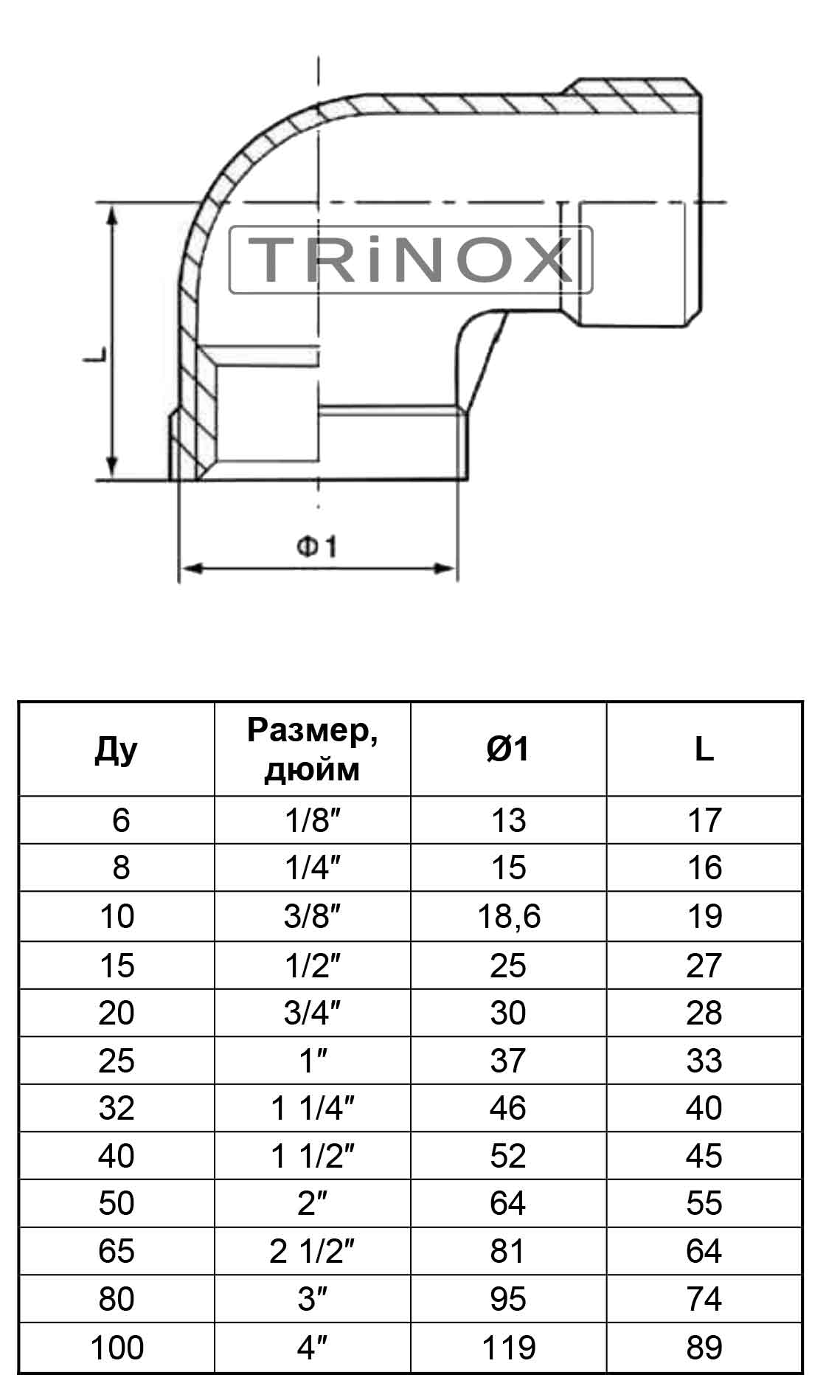

Таблица с размерами: отвод резьбовой нержавеющий внутрен/наружн

Ниже представлена таблица с размерами отвода из нержавеющей стали AISI 304 / AISI 316 резьба внутренняя — наружная. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!

Купить отвод резьбовой нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость резьбового отвода из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
