Отбортовка нержавеющая (воротник приварной)

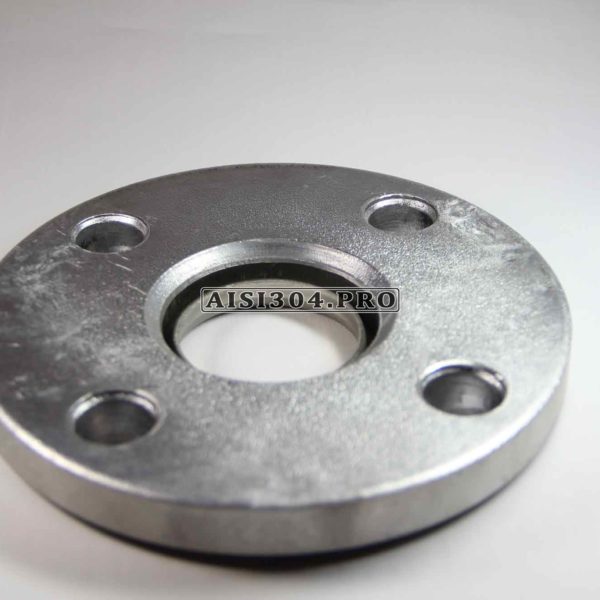

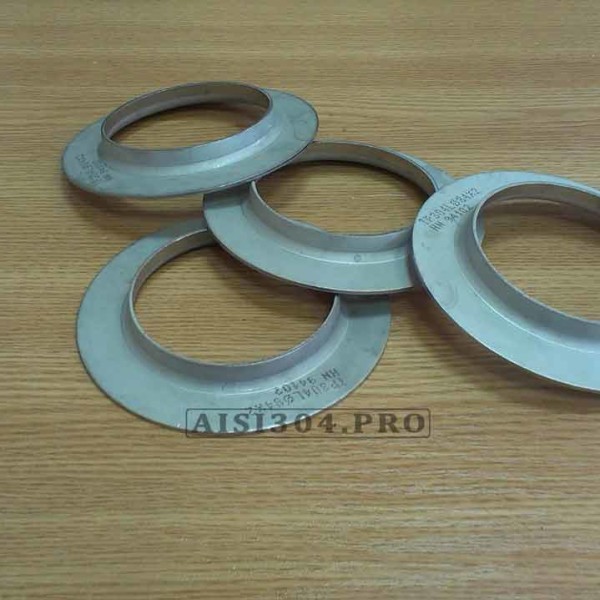

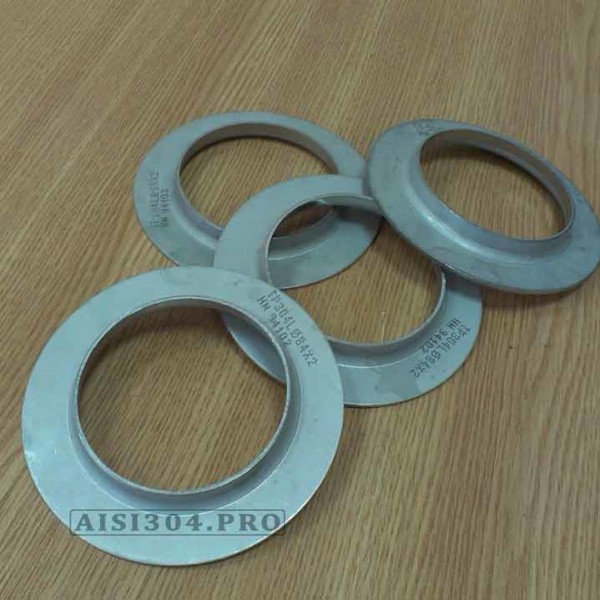

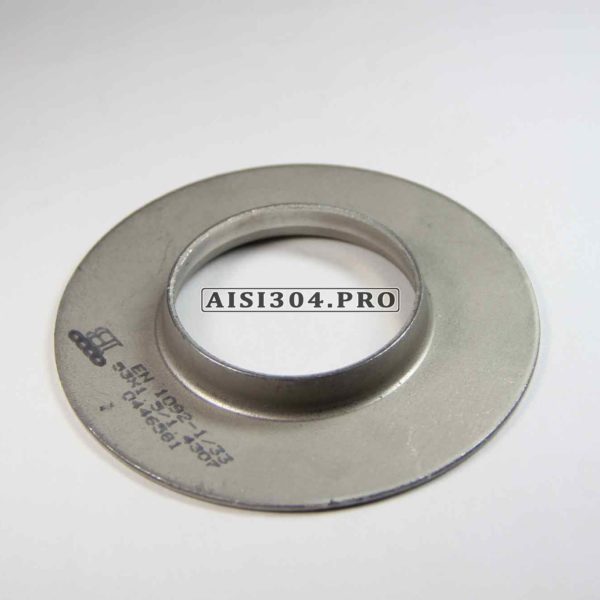

Фланцевые отбортовки из нержавеющей стали (воротник, бортшайба) – детали, которые служат для соединения частей трубопроводов и деталей специального оборудования. По конструкции отбортовки для фланцев алюминиевых (фланцевые патрубки) представляют собой кольцо, диаметр которого равен диаметру трубы. Применяют фланцевые отбортовки, когда используют свободные нержавеющие фланцы или фланцы из черной стали. Отбортовка используется для соединения труб и патрубков различного диаметра, для стыковки труб, для соединения различных частей технологического оборудования в химической, медицинской, пищевой промышленности.

К этим деталям предъявляют строгие требования по следующим параметрам:

• герметичное соединение труб;
• высокая прочность;
• быстрая многократная сборка/разборка соединения;
• доступная стоимость.

Чтобы фланцевый патрубок соответствовала всем вышеперечисленным требованиям и могла эксплуатироваться даже в экстремальных рабочих условиях изготавливают ее из нержавеющей стали: AISI 304 (1.4301), AISI 304L (1.4307), AISI 316 (1.4401), AISI 316L (1.4404), AISI 316Ti (1.4571), AISI 321 (1.4541), AISI 347 (1.4550), AISI 904L (1.4563) и др.

Изготавливают нержавеющие отбортовки методом горячей штамповки, которая исключает дефекты на конечном продукте.

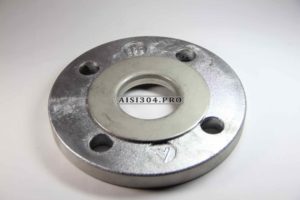

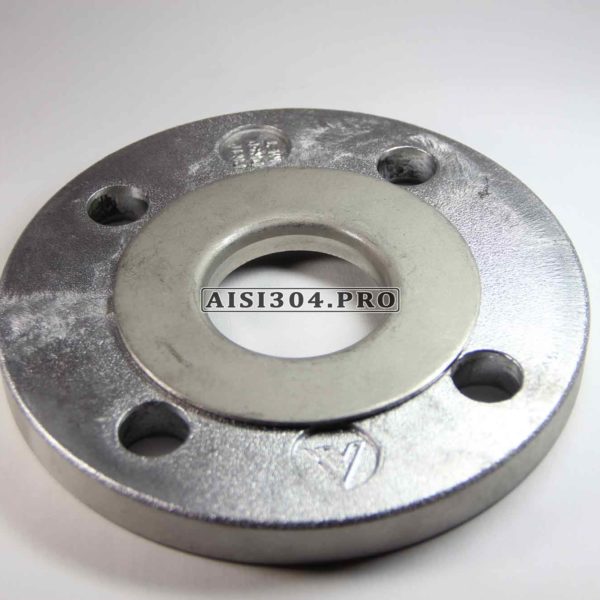

Монтаж нержавеющих отбортовок происходит следующим образом: нержавеющий свободный фланец надевается на отбортовку, которую приваривают к рабочей трубе. Затем этот свободный фланец соединяют с фланцем другой трубы при помощи специального крепежа (как обычное фланцевое соединение). Благодаря соединению сваркой стык частей трубопровода полностью герметичен, что исключает протечку транспортируемого вещества (чаще химически активные и агрессивные) в окружающею среду.

По ANSI/ASME 16.9 нержавеющие отбортовки для свободного фланца Lapped Joint flanges (LJ):

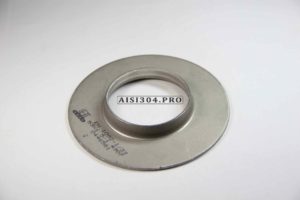

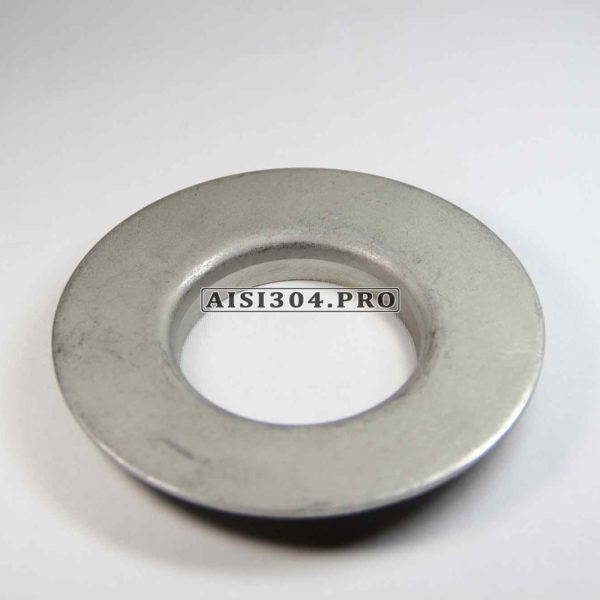

Фланцевый патрубок (Stub end) – отбортовка для свободного нержавеющего фланца. Применяется внахлест, как подложка фланца. Оптимально при низком давлении и в некритичных системах.

Кроме того, эти детали обладают отличными механическими характеристиками:

• повышенная коррозионностойкость;
• возможность эксплуатации в агрессивных средах, включая кислоты, щелочи и морскую воду;
• возможность эксплуатации в трубопроводах с химически агрессивным потоком;
• долговечность.

Благодаря этим свойствам фланцевые отбортовки применяют в:

• пищевой, нефтегазовой и нефтехимической отрасли;
• металлургии и энергетике;
• жилищно-коммунальном хозяйстве: монтаж коммуникаций (канализация, водоснабжение).

Кроме того, в аппаратах на химических производствах отбортовки – наиболее востребованные детали на ответственных разъемных соединениях.

Заказать и купить фланцевые отбортовки из нержавеющей стали Вы можете в компании TRiNOX. Мы поставляем отбортовки для фланцев из нержавейки по американским и европейским стандартам с соответствующей документацией. Выбрать необходимый тип фланцевого патрубка, который Вам необходим, Вы можете в нашем электронном каталоге.

Фланец алюминиевый: таблица с размерами

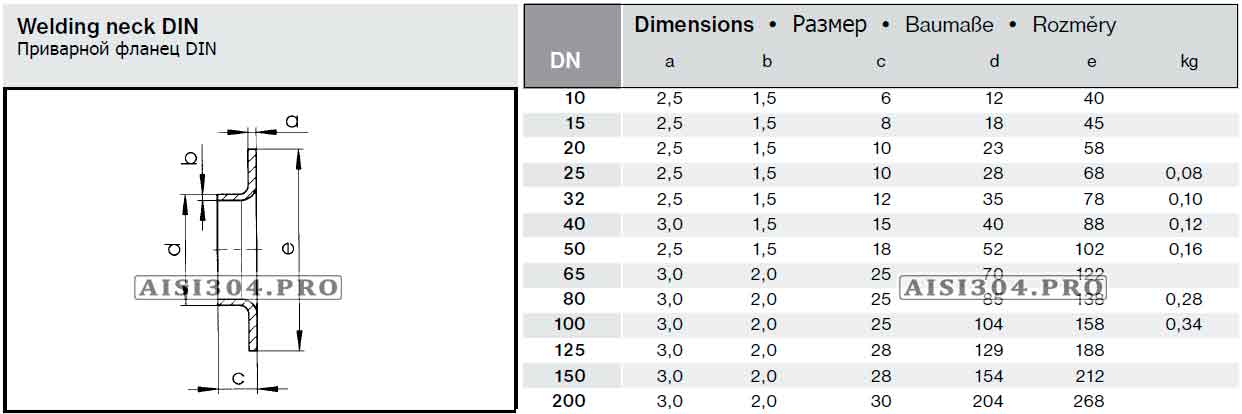

Отбортовка нержавеющая (бортшайба) DIN: таблица с размерами
