08 Авг Клапан обратный нержавеющий Genebre 2416 DN 15 внутренняя резьба, PN63, CF8M / PTFE
Какие бывают обратные клапана из нержавеющей стали AISI316? Их размеры, техническая характеристика, диаметры и прочие параметры. Подробный фото и видео отчеты.
Сегодня мы рассмотрим детально такое изделие, как клапан обратный муфтовый Ду 15 AISI316 фирмы GENEBRE. Ниже представлены подробные материалы про данную деталь – фотографии, видео с комментариями, таблица с размерами и многое другое. Если у вас останутся вопросы, то задавайте их нашему менеджеру! Консультация абсолютно бесплатная. Звоните!
Свяжитесь с нами удобным для вас способом
КАРТА ПРОЕЗДА НАПИШИТЕ НАМ ПОЗВОНИТЕ НАМ
Описание клапана:
1. Клапан обратный пружинный
2. Внутренняя резьба согласно DIN 2999
3. Рабочее давление 63 бар
4. Рабочая температура –20 °С + 200 °С
5. Небольшие габаритные размеры
№ | Наименование | Материал |
1 2 3 4 5 6 7 |
Корпус Крышка корпуса Диск Уплотнение диска Пружина Прокладка Болт |
Нерж. сталь 1.4408 Нерж. сталь 1.4408 Нерж. сталь 1.4408 2413 (PTFE); 2416 (металл по металлу) Нерж. сталь 1.4408 Нерж. сталь 1.4408 Нерж. сталь 1.4408 |
Основные параметры клапанов
Модель | Размер | DN | B | C | Вес (кг) |
2416 02 | 1/4″ | 8 | 30,5 | 53 | 0.18 |
2416 03 | 3/8″ | 10 | 30,5 | 53 | 0.17 |
2416 04 | 1/2″ | 15 | 37 | 56 | 0.21 |
2416 05 | 3/4″ | 20 | 42 | 63 | 0.29 |
2416 06 | 1″ | 25 | 48 | 74 | 0.4 |
2416 07 | 1 1/4″ | 32 | 58 | 81 | 0.65 |
2416 08 | 1 1/2″ | 40 | 70 | 91 | 0.98 |
2416 09 | 2″ | 50 | 82 | 97 | 1,4 |
2416 10 | 2 1/2″ | 65 | 102,5 | 118 | 2,44 |
2416 11 | 3″ | 80 | 120 | 138 | 3,8 |
2416 12 | 4″ | 100 | 150 | 158 | 6,6 |

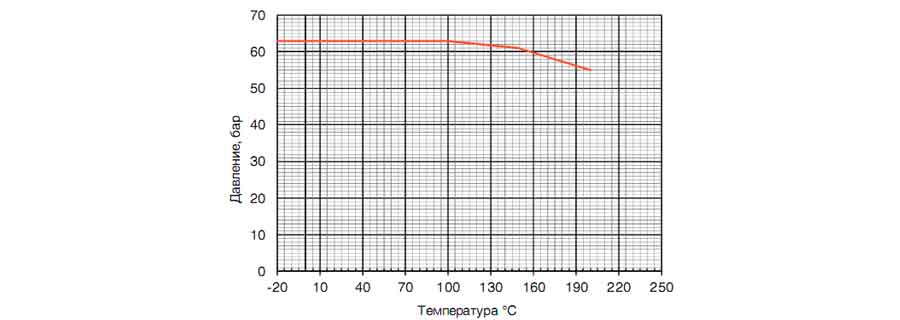

Паспорт (каталог) клапана GENEBRE: скачать бесплатноГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.
Свяжитесь с нами удобным для вас способом
КАРТА ПРОЕЗДА НАПИШИТЕ НАМ ПОЗВОНИТЕ НАМ
Обратный клапан Genebre 2416 DN 15 PN63: фото
