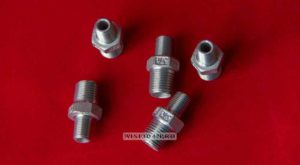

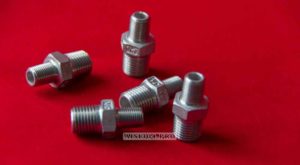

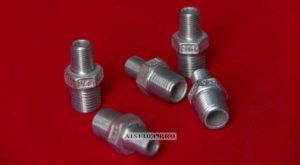

Ниппель переходной нержавеющий наружный-наружный

Переходные ниппеля из нержавейки

Ниппель переходной имеет две наружные резьбы различного диаметра и изготовлен из нержавеющей стали AISI304 или AISI316. Данная деталь применяется на тех участках трубопровода, где необходимо перейти с меньшего диаметра на больший. Чаще всего это делается для того, чтобы удешевить общую стоимость конструкции. Так, например, зная, что у вас будет небольшое давление в системе, вы можете перейти с трубы Ду 50 на трубу Ду 32. Ну или если у вас еже есть оборудование, выход с которого один, а вам нужно перейти на трубу с меньшим диаметром. В таком случае переходной ниппель тоже будет вам в помощь. Можем предложить на выбор две марки стали — AISI304 (пищевая нержавеющая сталь) и AISI316 (нержавеющая сталь для фармацевтического производства, сложной химии, щелочей и прочего).

Если вы когда-нибудь имели дело с монтажом трубопроводов из нержавейки, то наверняка знаете, насколько коварной может быть, на первый взгляд, простая задача — соединить между собой два участка с разным диаметром или разной резьбой. Именно в таких ситуациях и приходит на помощь нержавеющий ниппель переходной. Это небольшая, но очень важная деталь, которая позволяет состыковывать элементы трубопровода с разными параметрами, не прибегая к сварке или каким-то экзотическим переходникам.

Когда я впервые столкнулся с задачей подсоединить манометр к существующей линии подачи воды на пивоварне, оказалось, что резьба у штуцера манометра меньше, чем у трубы. Тогда старший мастер протянул мне небольшую блестящую деталь и сказал: «Вот тебе переходной ниппель — поставь его, и всё заработает». С тех пор я понял, насколько эти маленькие элементы могут экономить время и нервы.

.

Конструкция и материалы: нюансы, которые не видны на первый взгляд

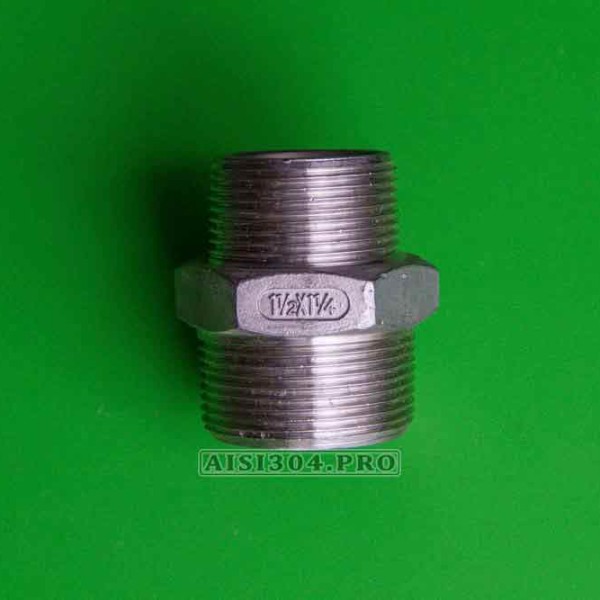

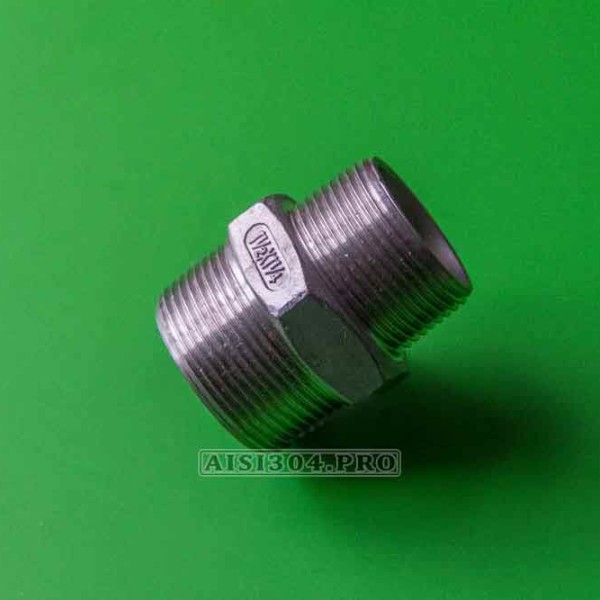

Нержавеющий ниппель переходной — это короткий отрезок трубы с наружной резьбой по обеим сторонам, но разного диаметра. Одна сторона имеет, например, резьбу 1/2″, а другая — 3/4″. За счёт этого он и называется переходным. В отличие от обычного ниппеля, у которого резьба одинаковая с обеих сторон, переходной позволяет объединить участки труб с разными параметрами без применения дополнительных фитингов.

В большинстве случаев такие ниппели изготавливают из стали марки AISI 304. Это классическая пищевая нержавейка — устойчива к коррозии, не боится влаги и большинства моющих средств. Важно понимать: хоть нержавейка и выглядит одинаково, но её поведение в эксплуатации зависит от состава сплава. Я однажды видел, как сэкономили на материале и поставили переходники из обычной стали, покрытой хромом. Через полгода их разъело ржавчиной, и весь узел пришлось менять. Так что настоящий переходной ниппель из нержавейки — это не про внешний блеск, а про надёжность и срок службы.

Резьба у таких ниппелей обычно трубная коническая (BSPT или NPT), хотя встречаются и цилиндрические варианты (BSPP). Коническая лучше уплотняется при закручивании и меньше требует дополнительных уплотнителей, но я всегда советую использовать ФУМ-ленту или пасту — на всякий случай.

.

Где применяют переходные ниппели из нержавейки

Использование переходных ниппелей из нержавеющей стали охватывает десятки сфер. В пищевой промышленности они буквально повсюду — от молокопроводов до линий розлива напитков. В пивоварении, с которым я работаю уже много лет, ниппели помогают подключать к системе датчики температуры, манометры, редукторы и прочую арматуру, когда размеры резьб не совпадают. Они экономят кучу времени и позволяют не переваривать всю линию только ради одного соединения.

Бывали случаи, когда оборудование приезжало от разных поставщиков, и у одного резьба 1/2″, а у другого 3/8″. Без переходных ниппелей запуск просто встал бы. Мы за пару часов подобрали нужные детали, закрутили их — и всё заработало, как часы.

В химической и фармацевтической промышленности они тоже распространены — там ценят их за химическую стойкость и возможность быстро менять конфигурацию трубопроводов без сварки. А в частном секторе, например, в системах водоснабжения или отопления, такие ниппели позволяют соединять насосы, фильтры и трубы с разными резьбами без лишних ухищрений.

.

Практические тонкости монтажа

На первый взгляд установка переходного ниппеля из нержавейки проста — закрутил и готово. Но есть несколько тонкостей, которые лучше знать заранее. Во-первых, важно не перетянуть. Нержавейка прочная, но резьбу можно легко сорвать, особенно если резьбы разного диаметра и вы пытаетесь «дожать» соединение. Я всегда затягиваю сначала от руки, потом ещё пол-оборота ключом. Если есть сомнения — лучше использовать динамометрический ключ, особенно на ответственных линиях.

Во-вторых, обязательно используйте уплотнители. Даже коническая резьба со временем может дать микропротечки из-за вибраций или перепадов температур. ФУМ-лента, сантехническая паста или анаэробный герметик решат проблему. Я обычно применяю пасту, потому что её легко потом разобрать, если вдруг потребуется замена.

И ещё один нюанс, который редко упоминают: следите за направлением монтажа. Иногда у переходных ниппелей есть небольшое утолщение с одной стороны (это технологический поясок), и его лучше ставить на сторону большего давления — так соединение будет прочнее.

.

Преимущества и слабые места

Главное достоинство переходного ниппеля из нержавеющей стали — это его универсальность. Он позволяет быстро и без сварки соединить детали с разной резьбой. Кроме того, нержавейка устойчива к коррозии, что особенно важно в средах с повышенной влажностью, паром или моющими растворами. Такие ниппели легко демонтировать и использовать повторно — что удобно при ремонте и модернизации оборудования.

Есть и минусы, хоть о них говорят нечасто. Нержавейка достаточно твёрдая, и при неаккуратном монтаже можно повредить резьбу. Кроме того, стоят такие детали дороже, чем латунные или оцинкованные аналоги. Но практика показывает: экономия на таких мелочах оборачивается большими затратами потом, когда ржавчина разъедает дешевую деталь, а вы теряете время и деньги на аварийный ремонт.

.

Несколько слов о безопасности и долговечности

Работая с пищевым оборудованием, я всегда помню о гигиене. Нержавеющий ниппель переходной из AISI 304 не выделяет посторонних веществ, не окисляется и не влияет на вкус продукта. Это особенно критично в пивоварении, где даже малейшее загрязнение может испортить целую партию напитка. После демонтажа такие ниппели легко промываются и дезинфицируются, не теряя своих свойств годами.

По опыту могу сказать: если не сорвать резьбу и не подвергать деталь чрезмерной нагрузке, такой ниппель спокойно служит 10-15 лет, а то и больше. У нас на линии розлива есть соединения, которые не разбирали лет десять — и они до сих пор как новые, только немного потускнели от времени.

.

Как правильно выбрать ниппель переходной из нержавеющей стали

Когда необходимо выбрать и купить ниппель переходной нержавеющий, возникает вопрос, как выбрать необходимый размер ниппеля. Мы расскажем про два способа, которые должны будут вам помочь с данной задачей.

Способ №1

Самый простой и рабочий способ – это посмотреть деталь, в которую будет вкручиваться ниппель. В большинстве случаев, на корпусе детали (будь то муфта, тройник резьбовой или резьбовой отвод) будет выбита гравировка или отлит размер прямо на корпусе. Поэтому, берете эту деталь, в которую вкручивается ниппель, смотрите ее диаметр и заказываете ниппель с точно таким же размером. Тогда вы точно на все 100% закажите именно то, что нужно.

Способ №2

С этим способом все немного сложнее. Если по какой-то причине на корпусе изделия нет гравировки, то в таком случае необходимо измерить размер штангель циркулем. Потом зайти у нас на сайте в раздел «Характеристика» и сравнить размеры по таблице. Так вы определитесь с приблизительным диаметром. Если честно, то резьбовые детали не меряют в мм, а меряют в дюймах или «условных диаметрах». Но когда другого выхода нет, то приходится прибегать к данному способу. Настоятельно рекомендуем на всякий случай еще в телефонном режиме проконсультироваться с нажим консультантом.

Способ №3

Если вы сами не будете устанавливать, и ваша задача стоит только лишь купить переходные ниппеля, то в таком случае необходимо обратиться к человеку, который будет непосредственно монтировать данные ниппеля. Довольно часто в крупных организациях один человек ставит задачу что-либо приобрести на предприятие, второй закупает, третий подписывает документ, а четвертый уже занимается монтажом. Так вот, если вы не уверены в диаметрах ниппелей и не хотите разбираться в этом, то советуем обратиться уже к человеку, который будет соединять между собой все составляющие элементы между собой.

.

Заключение: маленькая деталь с большой ответственностью

На первый взгляд нержавеющий ниппель переходной — это просто кусочек металла с резьбой. Но в реальной работе он часто становится ключевой деталью, без которой не собрать систему. Он экономит время, упрощает монтаж, обеспечивает герметичность и надёжность соединений. И если выбирать между временной «латкой» и хорошим нержавеющим ниппелем, я всегда выбираю второе.

Для тех, кто работает с нержавеющими трубопроводами — будь то пивоварня, молочный завод или обычная система водоснабжения — такие переходники становятся незаменимыми помощниками. И если вы хотите собрать систему, которая прослужит долгие годы без проблем, не экономьте на таких мелочах. Именно они часто определяют, будет ли ваш трубопровод работать как швейцарские часы или станет источником постоянных утечек.

.

Размеры ниппелей переходных

Все диаметры изделия и его возможные вариации расположены в разделе «Характеристика». Там вы найдете подробную таблицу со всеми необходимыми диаметрами. Если у вас возникнут трудности с выбором, то свяжитесь с нашим менеджером и он все подскажет (консультация бесплатная).

.

Оплата и доставка

Мы отгружаем продукцию как юридическим лицам, так и частным. Другими словами, расчет возможен, как с учетом НДС по счету, так и по перечислению на банковскую карту. Отгрузка осуществляется во все города Украины транспортными компаниями (чаще всего Новой почтой). Звоните уже сегодня и мы сделаем все возможное, чтобы вы получили продукцию в кратчайшие сроки!

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

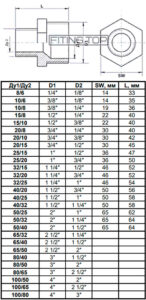

Таблица с размерами: ниппель переходной

Ниже представлена таблица ниппеля переходного наружн-наружн резьба из нержавеющей стали AISI 304 / AISI 316. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!

Купить нержавеющий ниппель переходной по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость заглушек резьбовых из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!

Чтобы увидеть актуальную стоимость продукции из нержавеющей стали, нажмите на БОЛЬШУЮ КРАСНУЮ КНОПКУ чуть выше!
