Ниппель нержавеющий равнопроходной

Ниппель из нержавеющей стали

Нержавеющий ниппель – короткий отрезок трубы, который имеет с двух сторон наружную резьбу, а посередине шестигранник. Данная деталь служит для соединения двух других деталей с внутренними резьбами. Чаще всего необходимо соединить кран шаровой с муфтой, или же клапан обратный и какое-нибудь оборудование. Одним словом, вариаций для соединения множество. Хотим также заметить, что для соединения двух деталей вы также можете использовать сгоны или «бочата». Бочата – тоже самое, что и сгон, только укороченная версия. Но что у первой детали, что у второй, нет шестигранника посередине, а это усложняет процесс затягивания изделия. Кстати, и цена ниппеля нержавеющего с шестигранником будет дешевле, чем сгона.

Когда работаешь с нержавеющей трубопроводной арматурой не первый год, начинаешь ценить даже самые, казалось бы, незначительные детали. Нержавеющий ниппель с шестигранником как раз из этой категории. На первый взгляд это просто кусок трубы с резьбой и шестигранной частью посередине. Но именно от таких «мелочей» часто зависит, насколько надёжной и удобной получится вся система. Особенно если речь идет о пищевом или химическом производстве, где требования к герметичности и чистоте просто зашкаливают.

Я впервые столкнулся с такими ниппелями ещё лет пятнадцать назад, когда монтировали обвязку для мини-пивоварни. Тогда мы использовали арматуру из стали AISI 304 — классика для пищёвки. Вся система была на резьбовых соединениях, и обычные прямые ниппели без шестигранника вызывали сплошное раздражение: попробуй потом выкрути их из муфты, когда они залипли от нагрева и моющих растворов. С шестигранными же всё было гораздо проще — подцепил ключом, сделал пол-оборота, и готово. С тех пор я их использую постоянно при необходимости.

.

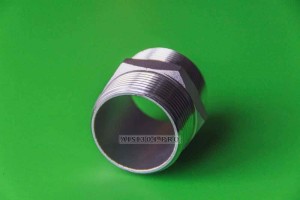

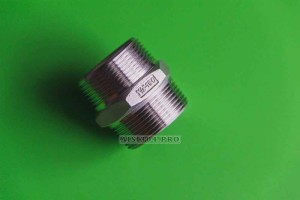

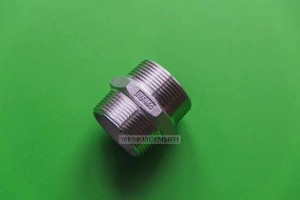

Конструкция и особенности ниппеля с шестигранником

Если описать ниппель с шестигранником из нержавейки по-простому, то это короткий отрезок трубы с наружной резьбой по обеим сторонам и утолщением в средней части, выполненным в виде шестигранника. Этот шестигранник не декоративный — он нужен, чтобы можно было удобно зажать деталь рожковым или разводным ключом при монтаже или демонтаже.

Обычно такие ниппели делают методом точной токарной обработки из заготовки, выполненной методом литья из нержавеющей стали AISI 304. Она устойчива к коррозии, не окисляется при контакте с водой, пивом, молоком и прочими агрессивными средами. Диапазон типовых размеров огромен: от 1/8″ до 4″, шаг резьбы — стандартный трубный. Внутренний проход у них почти такой же, как у трубы соответствующего диаметра, поэтому потерь давления в системе практически не возникает.

Отмечу важную деталь: у шестигранного ниппеля боковая нагрузка при закручивании воспринимается равномерно, потому что крутящий момент прикладывается не за резьбу, а за середину. Это сильно снижает риск перекоса и повреждения резьбовых витков. Особенно критично это на тонкостенных фитингах, где сорвать резьбу проще простого.

.

Где используется ниппель с шестигранником

Что касаемо использования данной детали, то тут все просто. Если есть необходимость соединить два участка трубопроводной системы с внутренними резьбами, то нержавеющий ниппель с шестигранником будет именно то, что надо. Есть, кстати, как вариант еще «сгон» или «бочата», но у них нет шестигранника посередине и закручивать их будет уже не так удобно. Но это уже на ваше усмотрение.

Иногда шестигранник на ниппеле используют вместо поджимной части. Например, делают отверстие в емкости и туда уже вставляют ниппель, а с другой стороны поджимают контргайкой. Таким образом вы сможете зафиксировать данную конструкцию легко и надежно.

Сфера применения у шестигранного нержавеющего ниппеля широчайшая. Его можно встретить в пищевой промышленности, в системах водоснабжения и отопления, в пивоварении, молочном производстве, на химических и фармацевтических линиях. Там, где нужно быстро соединить два элемента с внутренней резьбой и при этом оставить возможность разобрать соединение без героических усилий.

Например, когда мы собирали линию CIP-мойки (мойка на месте), пришлось соединять нержавеющие клапаны и коллекторы на резьбе. Места было катастрофически мало — ключ не пролезал. Выручили как раз ниппели с шестигранником: вставляешь его, зажимаешь тонким рожковым ключом посередине и аккуратно докручиваешь. Без шестигранной части пришлось бы мудрить с цепными ключами или вообще перебирать всю линию заново.

В пивоваренном цехе такие ниппели особенно удобны в участках с частыми разборками — там, где подключаются манометры, датчики давления, временные шланговые линии. Рабочая среда горячая, влажная, ниппели постоянно контактируют с щелочными моющими растворами, и тут уже без нержавейки никуда. Сталь AISI 304 ведёт себя отлично — не ржавеет, не «прикипает» к резьбе, не трескается от температурных колебаний.

.

Практические нюансы при монтаже

Есть один момент, который новичкам часто не приходит в голову: при установке ниппеля из нержавейки с шестигранником нельзя слишком усердствовать с усилием затяжки. Нержавейка более пластичная, чем углеродистая сталь, и при перетяге резьбу легко «размазать». Особенно это касается мелких размеров — 1/2″ и меньше. Я всегда рекомендую использовать пастообразные уплотнители или фум-ленту в умеренном количестве и тянуть ключом с чувством, без фанатизма.

Вторая тонкость — выбор уплотнительного материала. Если речь идёт о пищевом производстве, используйте только сертифицированные для пищевой промышленности герметики. Обычные сантехнические нити могут выделять нежелательные вещества при нагреве, и это потом обязательно всплывет при санитарных проверках. В одном из цехов мы как-то меняли всю арматуру только из-за того, что подрядчик использовал бытовую фум-ленту — лаборатория нашла следы фторсодержащих соединений в продукте. Мелочь, а стоила она заводу недели простоя.

.

Почему шестигранник действительно важен

Иногда мне задают вопрос: «А зачем вообще этот шестигранник? Ведь можно крутить за торец трубы». Теоретически можно, особенно если ниппель новый, резьба смазана, и всё идет легко. Но в реальной эксплуатации резьбы закисают, детали прикипают, а доступ к ним ограничен соседними элементами. Попробуйте тогда ухватить гладкий цилиндр газовым ключом, не оставив на нём вмятин и заусенцев — задача почти невыполнимая.

Шестигранник решает эту проблему. Он позволяет приложить крутящий момент именно там, где нужно, и без риска повредить рабочие поверхности. Особенно это ценно, если фитинг потом будет многократно откручиваться и закручиваться — например, при регулярном обслуживании или санитарной обработке оборудования.

.

Пример из практики: аварийный ремонт на молочной линии

Расскажу случай. На одном молочном заводе в мою смену случилась протечка на трубопроводе подачи пастеризованного молока. Нужно было быстро выкрутить датчик давления и поставить заглушку, чтобы не останавливать весь процесс. Доступ — 10 сантиметров между стенкой и трубой, всё горячее, в конденсате. Если бы там стоял обычный прямой ниппель, пришлось бы сливать всю линию и демонтировать секцию. Но был ниппель с шестигранником из нержавейки, и это спасло день. Тонким рожковым ключом подлез, выкрутил за минуту, заглушил, и линия пошла дальше без остановки. Казалось бы, пустяк, а от него зависела тонна молока.

.

Заключение: мелкая деталь, большой смысл

Нержавеющий ниппель с шестигранником — деталь, о которой обычно не думают, пока не столкнутся с проблемой его отсутствия. Но именно он делает монтаж и обслуживание трубопроводных систем удобными, безопасными и быстрыми. Его шестигранная форма — не прихоть, а инженерное решение, проверенное годами работы в пищевой, химической и пивоваренной промышленности.

Если вы проектируете или обслуживаете оборудование, где важна гигиена, устойчивость к коррозии и возможность быстрого демонтажа, выбирайте ниппели из нержавейки AISI 304. Это не рекламный лозунг, а совет из практики человека, который не один десяток таких соединений откручивал в условиях горячего пара, щелочей и ограниченного пространства. Поверьте, когда система работает как часы, никто не вспоминает про эти маленькие шестигранники. А вот когда их нет — вспомнят все.

.

Размеры ниппелей из нержавейки

Все размеры данного изделия вы можете посмотреть в таблице, которая расположена в разделе «Характеристика». Там указана монтажная длина ниппеля и его диаметры в дюймах. Вы можете заказать ниппеля от Ду 6 и до Ду 100.

.

Оплата и доставка

Наш главный офис расположен в Киеве и все отгрузки осуществляется с этого города. Ежедневно мы отправляем продукцию Новой почтой, но также возможна доставка САТ-ом или любым другим перевозчиком. Оплата возможна как по безналичному расчету, так и на банковскую карту. Оставьте вашу заявку по телефону или электронной почте, и наш менеджер постарается сделать все возможное, чтобы вы получили необходимую продукцию в кратчайшие сроки. Звоните уже сегодня!

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

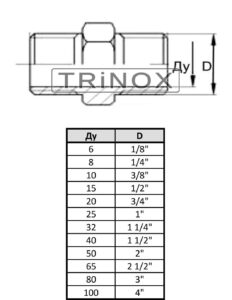

Таблица с размерами: ниппель нержавеющий с шестигранником

Ниже представлена таблица с размерами ниппеля с шестигранником из нержавеющей стали AISI 304 / AISI 316. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!
