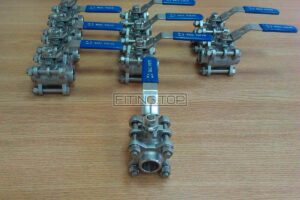

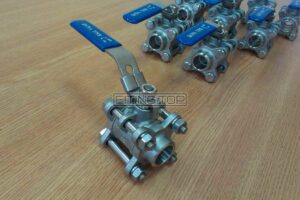

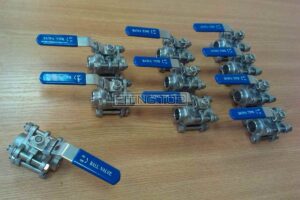

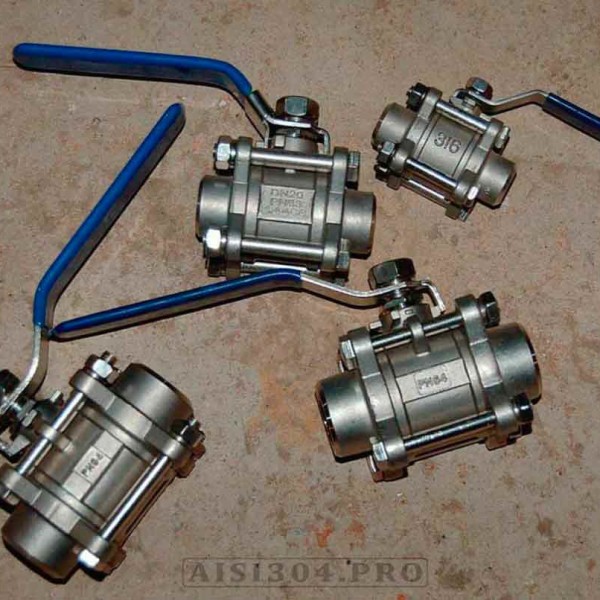

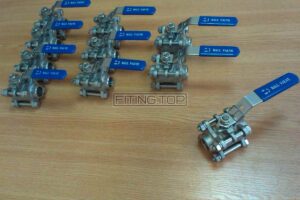

Нержавеющий кран шаровой 3-х составной сварка-сварка

Кран шаровой 3-х составной

Когда слышишь словосочетание нержавеющий кран шаровой приварной, то сразу понимаешь, что речь идет не о какой-то бытовой мелочи, а о серьезной детали трубопроводной системы. Для человека, который хотя бы раз сталкивался с пищевым или химическим производством, эта вещь ассоциируется с надежностью, герметичностью и долговечностью. Но в отличие от обычных резьбовых кранов, у приварных есть свой особый характер, свои нюансы монтажа и эксплуатации, которые в полной мере становятся понятны только после нескольких лет работы с ними.

Я сам много раз держал такие краны в руках и видел, как они ведут себя на линии. Иногда это были аккуратные участки пивоваренного цеха, где важна идеальная чистота, иногда — грубые промышленные условия, где давление и температура не оставляют права на ошибку. И каждый раз убеждаешься: приварной шаровой кран — это решение для тех, кто ставит во главу угла герметичность и надежность.

.

Что представляет собой нержавеющий кран шаровой приварной

По сути, это запорное устройство, в котором основную роль играет шар с отверстием. Когда шар поворачивается на 90 градусов, поток среды либо полностью перекрывается, либо открывается. Казалось бы, простая механика, но дьявол кроется в деталях. Корпус выполняется из нержавеющей стали, чаще всего AISI 304, что дает устойчивость к коррозии и делает кран пригодным для работы с продуктами питания, напитками, фармацевтическими жидкостями и химически нейтральными средами.

Главное отличие приварного варианта — способ соединения. Концы крана свариваются с трубопроводом, образуя единое целое. В отличие от резьбового или фланцевого соединения, здесь исключены протечки на стыках. Но и монтаж требует большего внимания: нужен опытный сварщик, соблюдение температурных режимов, правильная подготовка кромок труб.

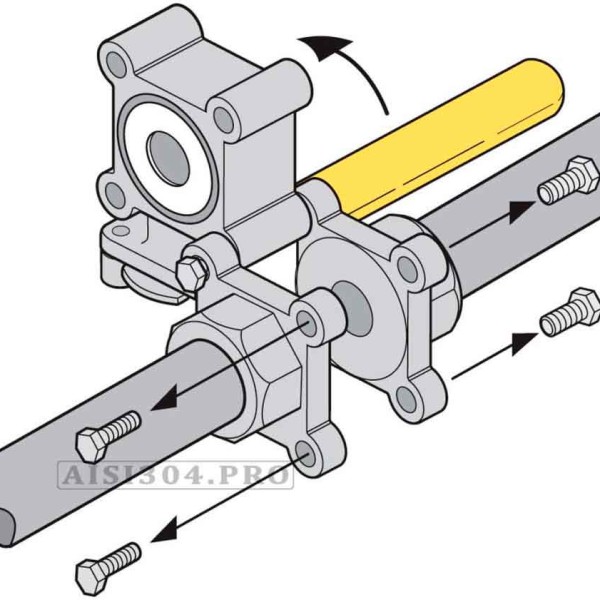

Данный кран трехсоставной приварной. А это значит, что вы можете раскрутить шпильки с болтами и достать сердцевину самого крана (патрубки при этом останутся приваренными к трубе). Обычно это нужно для того, чтобы легко и быстро организовать промывку изделия.

.

Где востребован такой кран

Лично я чаще всего встречал шаровые приварные краны из нержавейки в пищевых производствах. Там требования к чистоте высочайшие: ни капли лишней смазки, никаких рисков попадания металла в продукт. Если сварка сделана грамотно и швы обработаны, то кран становится частью гладкого и легко моющегося трубопровода.

В пивоварении такие краны стоят на участках перекачки сусла и готового напитка. В молочной промышленности — на линиях подачи молока и сыворотки. В химической отрасли они применяются там, где жидкость не должна контактировать с углеродистой сталью. Есть и тяжелая промышленность: нефтехимия, металлургия, производство удобрений. Везде, где есть давление, высокие температуры и агрессивные среды, шаровой кран приварного типа чувствует себя уверенно.

.

Преимущества и ограничения

Главный плюс — абсолютная герметичность. Я помню один случай на заводе, где мы долго искали причину мелких протечек на линии. Все соединения были на резьбовых муфтах. Решили заменить участок на приварные краны. Проблема исчезла раз и навсегда. В таких условиях понимаешь: меньше разъемов — меньше шансов на утечку.

Второй важный момент — компактность. Приварной кран занимает минимум места, в отличие от фланцевого, где всегда остаются «ушки» и болты. Это особенно ценно на тех участках, где пространство ограничено.

Но у медали есть и оборотная сторона. Такой кран не получится быстро демонтировать. Если вышел из строя — только резка и повторная сварка. Поэтому на критичных участках всегда приходится взвешивать: что важнее, легкость замены или надежность и герметичность.

.

Конструкция и материалы

Корпус изготавливают из стали AISI 304 — классический выбор для пищевой и химической промышленности. Иногда можно встретить и другие марки, но 304 — это золотой стандарт. Внутри шар полируется до зеркала, чтобы поток жидкости проходил без зацепов и отложений. Уплотнительные кольца чаще всего делают из фторопласта (PTFE), который не боится ни температуры, ни химии.

Здесь важно понимать: правильная обработка внутренних поверхностей — залог того, что трубопровод будет легко промываться. Я не раз видел, как некачественная шлифовка приводила к скоплению остатков продукта, а это прямая дорога к бактериальным проблемам.

.

Размеры нержавеющего крана

Можем предложить вам такие размеры крана: Ду 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 (соответственно: 1/4 «, 3/4″, 1/2″, 3/4″, 1″, 11/4″, 11/2″, 2″, 21/2″, 3″, 4»). Габаритные размеры крана можете посмотреть в разделе Характеристика на данной же странице. Если останутся вопросы, можете обратиться к нашим специалистам по телефону или электронной почте.

.

Особенности монтажа

Сварка — это отдельная тема. Приварные краны нельзя «накинуть» на трубу, как муфтовые. Здесь нужно точное выравнивание, аккуратный провар и последующая обработка шва. В идеале используется орбитальная сварка — автоматизированный процесс, при котором шов получается одинаково качественным по всей окружности.

На практике, конечно, часто применяют ручную аргонодуговую сварку. Хороший сварщик сделает все не хуже машины, но и ошибок допустить проще. Я помню, как на одном объекте сварщик перегрел металл, и в зоне шва образовались перегоревшие включения. Через пару месяцев в этом месте началась коррозия. Пришлось вырезать участок и переваривать. Это хороший пример того, почему монтаж должен доверяться только опытным специалистам.

.

Эксплуатация в реальных условиях

Один из моих любимых примеров — линия розлива безалкогольных напитков. Там каждая капля на счету. Приварные краны стояли уже несколько лет, и ни один из них не дал течи. Систему промывали щелочными и кислотными растворами, менялись режимы давления и температуры, но арматура держалась без проблем.

Другой случай был на химическом предприятии. Агрессивная среда буквально съедала стальные детали, но нержавеющие приварные краны выстояли. Конечно, срок службы там был меньше, чем на пищевых производствах, но все равно результат впечатлял.

.

Сравнение с альтернативами

Если поставить рядом три варианта — муфтовый, фланцевый и приварной, то различия очевидны. Муфтовый удобен для быстрого монтажа и замены, но резьба всегда остается потенциальной зоной риска. Фланцевый хорош на магистралях большого диаметра, где нужно многократное обслуживание. А приварной выигрывает там, где главное — стерильность и герметичность.

Именно поэтому в пивоваренных цехах и молочных комбинатах почти всегда выбирают приварные краны. Там не прощают ни малейшей протечки, ни лишнего болта или резьбы.

.

Практические рекомендации

Из опыта могу сказать: при проектировании стоит закладывать приварные краны на тех участках, где возможен постоянный контакт с продуктом или агрессивной средой. На линиях, где важна легкая замена — лучше использовать резьбовые или фланцевые варианты.

Важно также не экономить на качестве стали и сварке. Некачественный металл или плохо обработанный шов сведут на нет все преимущества. Если сомневаетесь, лучше взять арматуру у проверенного поставщика, который дает сертификаты на материал.

.

Заключение

Нержавеющий кран шаровой приварной — это не просто запорная арматура, а элемент, который задает тон всей системе. Он работает там, где нельзя допустить утечек и где ценится долговечность. Да, его сложнее монтировать и демонтировать, но взамен вы получаете спокойствие: труба и кран становятся единым целым.

За годы работы я убедился, что такие краны оправдывают себя в пищевой и химической промышленности, в фармацевтике и даже в тяжелой индустрии. Это решение для тех, кто думает наперед и понимает, что герметичность и чистота важнее сиюминутной экономии.

Если вы планируете проект или модернизацию производства, я бы рекомендовал именно этот вариант на ключевых участках. Он сбережет время, нервы и деньги в долгосрочной перспективе, а значит — окупит себя сполна.

.

Купить нержавеющий кран приварной разборной

Выбрать и купить нержавеющие краны приварные 3-х составные можно в компании TRiNOX. В наличии на складе в Киеве имеются все размеры от 1/4″ до 4″. Отправляем продукцию во все города Украины транспортными компаниями.

Цена на нержавеющие краны указана уже с учетом НДС (прайс можно скачать во вкладке Цена). Сотрудничаем, как с юридическими лицами, так и с физическими. Если останутся вопросы, можете обратиться к нашим специалистам по телефону или электронной почте.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.
