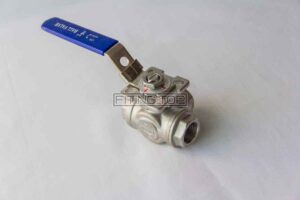

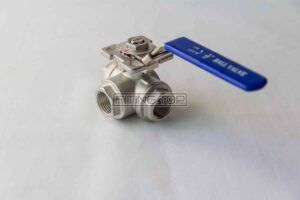

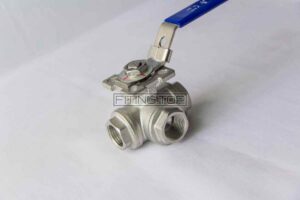

Нержавеющий кран шаровой 3-х ходовой Г-Т образный

Кран трехходовой из нержавеющей стали

Сегодня сложно представить современное производство или инженерные коммуникации без арматуры, которая позволяет гибко управлять потоками жидкостей и газов. Одним из таких незаменимых устройств является нержавеющий кран шаровой трехходовой с внутренней резьбой (Т и L порт). Казалось бы, обычный кран — открыл, закрыл — но когда речь заходит о трехходовой конструкции, всё становится интереснее. Этот тип оборудования используется там, где необходимо не просто перекрыть поток, а перенаправить его, объединить или распределить между несколькими направлениями.

Я работаю с подобной арматурой уже больше двадцати лет, и могу сказать: трехходовые краны из нержавейки — это настоящие «дирижеры» трубопроводной системы. Если сравнивать с музыкой, то обычный шаровой кран — это простая нота, а трехходовой — полноценный аккорд, который открывает гораздо больше возможностей.

.

Что собой представляет трехходовой кран

Чтобы понять, зачем нужен такой кран, стоит вспомнить принцип работы обычного шарового крана. Внутри корпуса находится шар с отверстием. Поворачивая рукоятку, мы либо совмещаем отверстие шара с проходом трубы и получаем свободный поток, либо перекрываем его. Всё просто.

У трехходового всё интереснее. У него есть три патрубка — условно «А», «B» и «C». Внутри — тот же шар, но с фигурным каналом. В зависимости от того, какой порт у нас — Т-образный или L-образный, изменяется схема переключения потоков.

• L-порт соединяет два направления из трех, а третье перекрывает. Таким образом можно переключать поток с одной линии на другую.
• T-порт дает возможность соединять все три линии сразу или перенаправлять поток из одной линии в две другие одновременно.

В обоих случаях используется внутренняя резьба, что делает монтаж простым — кран просто наворачивается на трубу или фитинг. В условиях небольшой мастерской или пивоварни это сильно упрощает жизнь: не нужны сварочные работы, достаточно уплотнителя (например, ФУМ-ленты или анаэробного герметика).

.

Почему именно нержавеющая сталь

Тут всё предельно ясно: долговечность и стойкость к коррозии. Если кран эксплуатируется в системах с водой, растворами или пищевыми жидкостями, никакая черная сталь долго не протянет. Латунь — хороший вариант, но у нее есть свои ограничения: она не любит агрессивные среды и высокие температуры.

Нержавейка AISI 304 — это тот самый компромисс между ценой и надежностью. Она устойчива к коррозии, не боится большинства кислот и щелочей, легко чистится и при этом остается относительно доступной по цене. На практике я видел, как такие краны спокойно работают и в молочных цехах, и на пивоварнях, и даже на объектах с технической водой, где условия далеки от стерильных.

.

Конструкция и технические особенности

Если взять в руки нержавеющий кран шаровой трехходовой с внутренней резьбой, то первое, что бросается в глаза — массивный корпус. Он может быть цельнолитым или сборным. У опытных мастеров есть негласное правило: чем меньше резьбовых соединений в корпусе, тем надежнее сам кран.

Внутри — шар с отверстием (или каналом), посаженный на шток. Шток, в свою очередь, герметизируется тефлоновыми или фторопластовыми уплотнениями. На практике это значит, что кран крутится легко и без скрипа, а течей можно не бояться.

Ручка у таких кранов обычно удлиненная, из нержавейки плюс прорезиненная. Это сделано не только для удобства, но и для того, чтобы можно было наглядно видеть, в каком положении сейчас находится канал внутри шара. Также, дополнительно под самой ручкой обычно располагается небольшая пластина, на которой нарисованы стрелки – показывает поток направления рабочего продукта.

Размеры варьируются — от условного прохода DN10 до DN50. Наиболее ходовые — это дюйм (1″) и пол дюйма (1/2″). Для пищевого и химического оборудования такие диаметры как раз закрывают большинство задач.

.

Где применяется трехходовой кран

Возможностей у этого крана гораздо больше, чем кажется на первый взгляд. Из своей практики могу привести несколько примеров.

На одной небольшой пивоварне, где я помогал монтировать CIP-мойку, мы использовали трехходовой L-порт кран для переключения потоков моющего раствора между линией подачи и линией слива. Это позволило обойтись без лишних соединений и кучи мелких вентилей.

В другом случае — уже на молочном производстве — Т-образный кран стоял на линии подачи молока и распределял поток сразу в два танка-охладителя. Благодаря этому удалось автоматизировать процесс, и оператору не приходилось вручную переставлять шланги.

Также встречал такие краны в системах охлаждения и отопления, где нужно быстро переключать контуры. Здесь важно, что уплотнения выдерживают температуру до +180 °C, а это значит, что даже при перегретой воде или паре кран не подведет.

.

Преимущества и слабые места

Как и у любого оборудования, у трехходового крана есть сильные и слабые стороны.

Сильные стороны очевидны: универсальность, простота монтажа, надежность и долговечность. Один кран может заменить два или три обычных, а это значит — меньше мест для возможной утечки.

Но есть и нюансы. Например, шаровые краны плохо работают в дросселирующем режиме, то есть регулировать ими поток в «полуоткрытом» состоянии не рекомендуется. Да и момент вращения у больших диаметров иногда приличный — рукоятку приходится проворачивать с усилием.

.

Как выбрать трехходовой кран

На что обращать внимание при выборе? Из опыта выделю три ключевых момента.

Во-первых, материал корпуса и шара. Лучше не экономить и брать именно нержавейку AISI 304. Это гарантирует, что кран будет служить долго и без сюрпризов.

Во-вторых, тип порта. Если вам нужно просто переключать поток между двумя направлениями — хватит L-порта. Если требуется объединение и распределение — берите Т-порт.

В-третьих, резьба. Обратите внимание на стандарт — BSP или NPT. В Европе и СНГ чаще используется BSP (он же трубная цилиндрическая резьба). Это важно, чтобы кран корректно состыковался с трубами и фитингами.

.

Производственные истории и практические наблюдения

Помню случай на одном заводе по производству напитков. Там система была построена так, что приходилось использовать целый блок из пяти вентилей для распределения потоков. В итоге заказчик решил заменить их на два трехходовых крана с Т-портами. Экономия места вышла колоссальная, да и обслуживание стало проще.

А в частных мини-пивоварнях трехходовые краны — это вообще must-have. Я видел, как умельцы используют их даже в системах перекачки сусла: один кран, одна рукоятка — и оператор спокойно переключает поток то в теплообменник, то в ферментер.

Эти маленькие детали создают огромное удобство, а когда ты работаешь с кипятком или щелочными растворами, лишние движения с шлангами — это не только неудобно, но и небезопасно.

.

Заключение

Нержавеющий кран шаровой трехходовой с внутренней резьбой (Т и L порт) — это оборудование, которое объединяет в себе простоту конструкции и функциональность. Он незаменим там, где нужно быстро и надежно управлять потоками, будь то производство молочной продукции, пивоварение, химическая промышленность или системы отопления и охлаждения.

Главный его плюс — он позволяет делать больше при меньшем числе элементов в системе. Меньше соединений — меньше риск протечек и проще обслуживание. А благодаря нержавейке AISI 304, срок службы таких кранов измеряется десятилетиями.

Если подходить к выбору внимательно — учитывать диаметр, тип порта, стандарт резьбы — то кран будет работать без проблем и станет настоящим помощником в производстве. А из личного опыта скажу: один раз поставив такой кран, начинаешь задумываться, как раньше обходился без него.

.

Купить кран шаровой 3-х ходовой

Актуальную цену крана шарового нержавеющего можно посмотреть в разделе Цена (прайс можно скачать в формате PDF). Или оставьте вашу заявку на почте или в телефонном режиме, и мы постараемся сделать все возможное, чтобы вы получили полную информацию по данным кранам, а потом и сами краны в кратчайшие сроки. Продукцию отправляем во все населенные пункты Украины транспортными компаниями.

Будем рады новым деловым знакомствам!

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

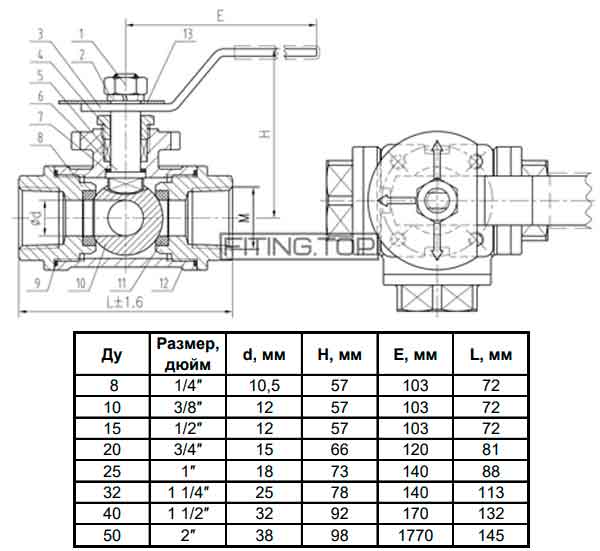

Таблица с размерами: нержавеющий кран 3-х ходовой

Чуть ниже вы можете посмотреть диаметры и размеры шаровых кранов 3-х ходовых из нержавеющей стали AISI304/AISI316.
