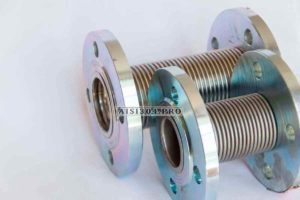

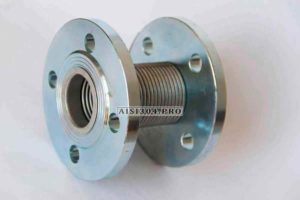

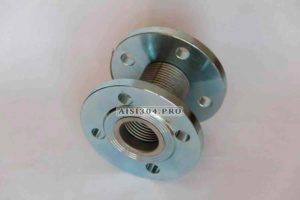

Компенсатор сильфонный осевой фланцевый

Что такое сильфонный компенсатор осевой

Сильфонные компенсаторы изготавливаются из тонколистовой рулонной коррозиестойкой нержавеющей стали. Сильфонные компенсаторы имеют небольшие габариты, не требуют наличия специальных камер и обслуживания в течение достаточно длительного срока эксплуатации. Их можно монтировать в любом месте трубопровода. Срок службы сильфонных компенсаторов соответствует сроку службы трубопровода. Сильфонные компенсаторы обеспечивают эффективную и надежную защиту трубопроводов от динамических и статических нагрузок, возникающих при вибрации, гидроударе и деформациях.

Сильфонный компенсатор (сильфонное компенсационное устройство (СКУ)) – это растяжимый стык для трубопроводных систем, применяемый для компенсации температурного расширения трубопроводов, предотвращения разрушения труб при деформации трубопроводов, выравнивания несоосности в трубопроводных системах, возникших вследствие монтажных работ и других целей.

Сильфонные компенсаторы подразделяются на следующие марки — КЛО, КСО, КМД, КМ, КС, КУ, КО, ОПН, ОПГ, СКУ, СКО, СК, ССК, СКТО, СКУО, КЛОС, 1КСО, 2КСО, КП, КД.

Сильфонные компенсаторы применяются в качестве компенсирующих монтажных элементов для поглощения температурных деформаций трубопроводов, транспортирующих горячие и холодные среды, подвижных вводов в напорных резервуарах и т.д.

Сильфон — гибкая гофрированная многослойная оболочка способная совершать значительные перемещения вдоль своей оси, в поперечном и угловом направлениях. Сильфонный компенсатор состоит из сильфона, присоединительной, защитной и ограничительной арматуры. Особенностью сильфона является способность его при действии незначительных усилий и изгибающего момента растягиваться сжиматься, деформироваться в поперечном направлении и изгибаться со значительными перемещениями — до десятков миллиметров и градусов. При этом сильфон сохраняет герметичность. Кроме того СК, СКУ используются также в качестве низкочастотных неопорных связей в условиях динамических нагрузок.

Компенсаторы изготавливаются из различных видов сталей — Ст3сп5, Ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т, а также из титана, молибдена и др.

Области применения компенсаторов:

• Нефтяная, газовая и химическая промышленность
• Системы отопления многоэтажных зданий
• Энергетический комплекс
• Судостроение и автомобилестроение
• Автомобилестроение и моторостроение
• Строительство и эксплуатация тепловых сетей
• Военно-промышленный и авиакосмический комплекс
• Атомная промышленность

Преимущества сильфонных компенсаторов:

• Герметичность
• Температуростойкость
• Относительно малая стоимость
• Долговечность
• Возможность изготовления по индивидуальному заказу
• Многогранность использования (осевые, угловые, сдвиговые, вибрационные)
• Не требует обслуживания

Классификация устройств КСО

Сильфонный компенсатор под сварку, стоимость которого совсем не высока, бывает следующих видов:

• поворотный или угловой;
• компенсатор сильфонный осевой;
• универсальный;
• сдвиговой.

Кроме того, различают односекционные и двухсекционные устройства. Наибольшее распространение получил компенсатор сильфонный КСО. Этот универсальный прибор можно установить в любом положении, к тому же он может выполнять множество функций. Устройство отличает повышенная надежность и эффективность. Именно поэтому при возведении многоквартирных домов он находит широкое применение.

Компенсаторы сильфонные осевые под сварку могут иметь внешний защитный кожух, диаметр которого в несколько раз превышает размеры самого устройства. Внутри некоторых моделей используется защитный экран, благодаря которому прибор защищен от действия рабочей среды, которая в нем протекает. Такая конструкция позволяет использовать трубопроводы для транспортировки агрессивных веществ.

У нас можно заказать все виды устройств, в том числе компенсатор сильфонный фланцевый. Приборы прошли проверку службы по техническому надзору и могут быть использованы в нефтехимической, пищевой и газовой промышленности.

Особенности монтажа сильфонных компенсаторов фланцевых

Установка сильфонных компенсаторов фланцевых может производиться на прямых участках трубопроводов. Расстояния между опорами системы, ее диаметр, а также свойства материалов, из которых изготовлены трубы, влияют на выбор подходящего вида устройства. Кроме того, важно учесть давление рабочей среды и ее температурный режим.

Сильфонный компенсатор под фланец для тепловых сетей следует устанавливать невдалеке от опоры, если трубопровод проходит по земле. В случае его подземного исполнения сильфонные компенсаторы необходимо расположить приблизительно посредине межопорного промежутка.

В местах возможного поворота или изгиба трубопровода монтируется устройство углового типа. В нем предусматриваются дополнительные тяги, которые защищают трубопровод от большого числа поворотов. Остальные же характеристики аналогичны приборам осевого типа.

Чтобы определить оптимальный вид оборудования, необходимо знать рабочее давление, желаемую компенсационную способность и диаметр трубопроводной системы. Сообщите эти параметры нашим менеджерам, и они помогут подобрать устройство оптимального типа. Мы специализируемся на поставках компенсаторов различного диаметра от 15 до 1 400 мм, которые выдерживают высокое давление и функционируют в температурном диапазоне -260..+850^оС. Вы можете предоставить желаемые характеристики приборов и свои чертежи, и мы изготовим по ним изделия в ближайшее время.

Размеры и характеристика сильфонных компенсаторов под фланец (таблица)
