Нержавеющий клапан обратный резьбовой AISI 304

Обратный клапан из нержавеющей стали

Работая много лет с трубопроводной арматурой, я убедился, что одно из самых незаметных, но при этом крайне важных устройств в системе — это нержавеющий клапан обратный с внутренней резьбой. Его редко замечают в проекте: внимание обычно уходит на насосы, краны, фильтры, но именно обратный клапан часто спасает систему от аварий и дорогостоящих поломок. И когда речь идёт о работе с пищевыми жидкостями, агрессивными средами или в условиях, где важна гигиеничность, то сталь AISI 304 в сочетании с резьбовым соединением становится, пожалуй, оптимальным решением.

.

Что такое обратный клапан и зачем он нужен

Если объяснить простыми словами, обратный клапан — это «дверь» в трубопроводе, которая пропускает поток только в одну сторону. Стоит жидкости или газу попробовать вернуться обратно — дверь захлопывается. В результате исключается обратный ток, который может повредить насосы, вызвать гидроудар или просто испортить продукт, если речь идёт о пиве, молоке или другой пищевой среде.

У меня был случай на пивоварне, где молодые ребята монтировали систему без достаточного количества обратных клапанов. После остановки насоса брага пошла обратно в бродильный танк. Потеряли почти полтонны продукта и два дня потратили на промывку и дезинфекцию оборудования. С тех пор я всегда напоминаю: экономия на арматуре оборачивается куда большими затратами.

.

Почему именно нержавейка

В промышленности можно встретить обратные клапаны из чугуна, латуни, даже пластика. Но у нержавейки есть очевидные преимущества.

Сталь AISI 304 устойчива к коррозии, не выделяет посторонних примесей и запахов, выдерживает температуры до 400 °С и не боится регулярной мойки щёлочными и кислотными растворами. В пищевом оборудовании и химической отрасли это критично.

Кроме того, нержавеющий клапан не только долговечен, но и более универсален: его можно ставить и на воду, и на газ, и на агрессивные жидкости. Резьбовое соединение даёт удобство монтажа: не всегда есть возможность варить, особенно если речь идёт о компактных линиях в существующем цехе. Взял фитинг, закрутил с герметиком — и всё, узел работает.

.

Конструкция и особенности работы

Классическая схема проста: корпус из нержавейки, внутри — подпружиненный диск, который открывается давлением потока и закрывается при обратном движении.

В резьбовых клапанах чаще встречается пружинный механизм. Это удобно: клапан можно ставить в любом положении, даже горизонтально. В системах, где используется самотёк (например, в гравитационных линиях пивзавода), ставят дисковые варианты, которые закрываются только под действием силы тяжести и обратного давления.

Важно понимать одну деталь: у резьбовых обратных клапанов есть ограничение по диаметру. Обычно это диапазон от 1/4 до 2 дюймов. Для больших труб уже применяют фланцевые или приварные варианты. Но в пищевом и лабораторном оборудовании как раз и используются небольшие диаметры, так что резьбовые модели — это их стихия.

.

Пример из практики

На молочном заводе, где я работал в начале 2000-х, была линия пастеризации с циркуляционными насосами. Несколько раз мы сталкивались с проблемой обратного тока молока в буферные ёмкости. Устанавливали латунные клапаны — они быстро «сдавались»: агрессивная мойка, перепады температур, постоянная работа по 16 часов в сутки делали своё дело. Через год-два клапан начинал травить. После перехода на нержавеющие обратные клапаны с внутренней резьбой проблема ушла полностью. Пять лет без замены — и только профилактическая промывка.

.

Технические характеристики, на которые стоит обратить внимание

Когда подбираете обратный клапан, не стоит ориентироваться только на диаметр резьбы. Есть ряд нюансов:

• Рабочее давление. Большинство резьбовых клапанов выдерживают до 40 бар. Для насосных систем этого обычно достаточно.
• Температурный диапазон. У клапанов из AISI 304 он доходит до +200…+250 °С, а значит, можно использовать и с паром, и с горячими растворами.
• Сопротивление потоку. Чем легче пружина и короче ход тарелки, тем меньше потери давления. В пищевых линиях это важно: лишние завихрения портят продукт и мешают мойке.

Маленький совет из опыта: если работаете с вязкими жидкостями (например, густое сусло или сироп), лучше выбирать клапан с максимально простой геометрией и коротким ходом. Тогда он не будет «залипать».

.

Сравнение с аналогами

Латунный клапан дешевле, но в пищевой промышленности он быстро окисляется и портит продукт. Пластиковый — хорош для воды, но не выдерживает ни температуры, ни химии. Чугунный — прочный, но тяжёлый и абсолютно не подходит для гигиенических условий. В итоге остаётся только нержавейка, и резьбовое соединение тут часто спасает, когда нужно быстро собрать или разобрать узел.

.

Монтаж и обслуживание

Монтаж резьбового клапана прост, но есть детали. Никогда не ставьте его «задом наперёд» — кажется банальностью, но в практике встречал и такое. На корпусе всегда есть стрелка, показывающая направление потока.

Для уплотнения лучше использовать не фум-ленту, а пастообразные герметики, которые выдерживают температуру и не крошатся. В противном случае кусочек фумки может попасть в тарелку клапана — и он перестанет держать.

В обслуживании клапан почти не требует внимания. Главное — раз в год снимать и смотреть состояние пружины. В пищевых производствах это обычно совпадает с регламентной санитарной проверкой.

.

Где применяются нержавеющие обратные клапаны с резьбой

Применений очень много. Вода, пар, пищевые жидкости, химические растворы. В пивоварении их ставят после насосов, чтобы сусло не возвращалось обратно. В молочной промышленности — чтобы горячее молоко не попадало в ёмкости с холодным. В косметике — чтобы вязкие кремовые массы не перетекали туда, куда не надо. Даже в лабораториях и фармацевтике такие клапаны работают на ура.

И ещё важный момент: резьбовое соединение позволяет без проблем демонтировать клапан для инспекции. В условиях, когда каждая минута простоя стоит денег, это критически важно.

.

Заключение

Если резюмировать, то нержавеющий клапан обратный с внутренней резьбой — это компактное, надёжное и универсальное решение для трубопроводных систем небольшого диаметра. Он защищает оборудование, сохраняет продукт и продлевает срок службы всей линии. Из личного опыта скажу: поставив один раз качественный клапан из стали AISI 304, о его существовании можно забыть на годы, пока не придёт время планового обслуживания.

В производстве ценят не только большие и сложные механизмы, но и такие вот «маленькие солдаты», которые незаметно делают свою работу. И именно от них часто зависит, будет ли линия работать стабильно или встанет в самый неподходящий момент.

Если вы работаете с пищевой промышленностью, пивоварением или просто монтируете систему из нержавейки, смело берите резьбовой обратный клапан из AISI 304 — проверенное решение, которое оправдало себя десятки раз.

.

Размеры обратных клапанов нержавеющих

Мы постарались предоставить вам таблицу со всеми необходимыми параметрами клапанов, чтобы было удобно подобрать необходимый диаметр. Данная таблица расположена в разделе «Характеристика». Если у вас останутся какие-либо вопросы, то задавайте их нашим менеджерам по телефону или электронной почте.

.

Купить обратный клапан нержавеющий

Цена обратного клапана из нержавеющей стали AISI 304 / AISI 316 зависит от нескольких параметров: диаметр изделия, объем заказа и наличие необходимого количества на складе. Актуальную стоимость клапана обратного нержавеющего вы можете посмотреть в прайсе в разделе Цены. Как происходит получение товара? Вы оставляете вашу заявку по телефону или электронной почте. Менеджер связывается с вами и уточняет всю необходимую информацию. После подтверждения заявки мы отправляем продукцию в тот же день или на следующий. После чего вы получите смс с номером товарно-транспортной накладной на свой телефон.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

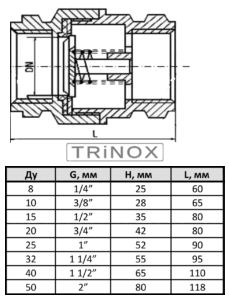

Клапан обратный нержавеющий резьбовой: таблица

Чуть ниже представлена таблица с размерами обратного клапана из нержавеющей стали с внутренней резьбой.

Купить клапан обратный нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость обратных клапанов из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
