Материал: нержавеющая сталь AISI304
Максимальное давление: 40 атм.
Тип: тарельчатый
Размеры: 15, 20, 25, 32, 40, 50, 65, 80, 100
Материал: нержавеющая сталь AISI304
Максимальное давление: 40 атм.
Тип: тарельчатый
Размеры: 15, 20, 25, 32, 40, 50, 65, 80, 100
Купить обратные клапана межфланцевые из нержавеющей стали AISI304 по низкой цене вы можете в компании TRiNOX. Свяжитесь с нами любым удобным для вас способ и мы поможем вам подобрать необходимый клапан.

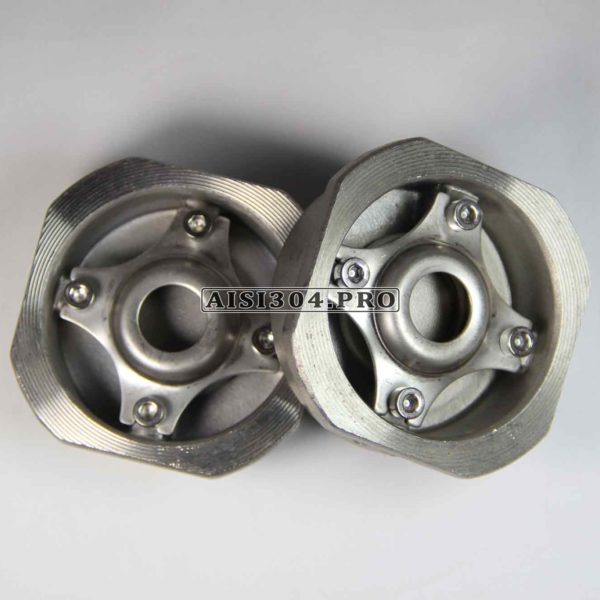

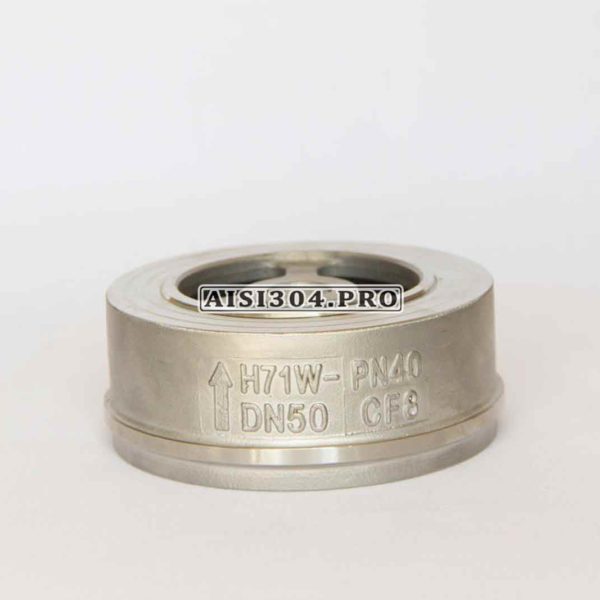

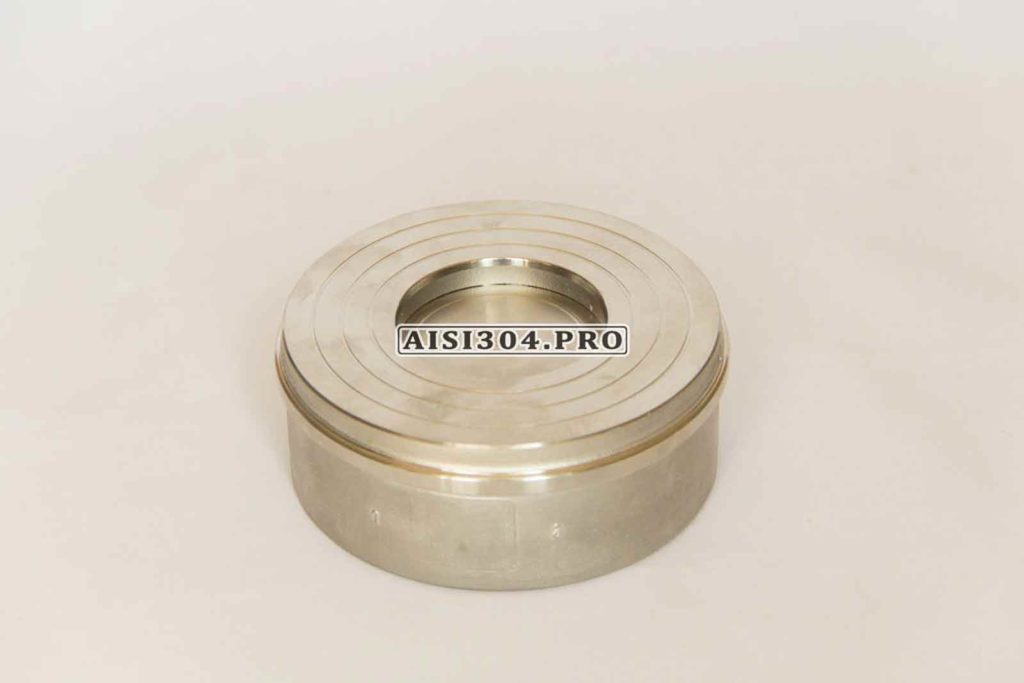

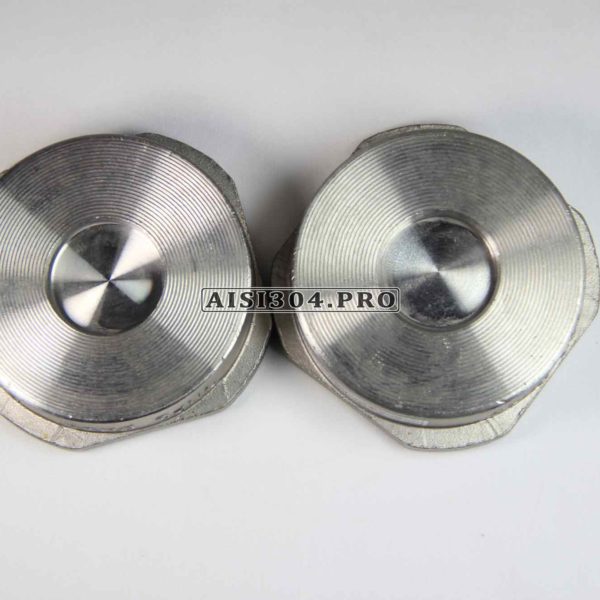

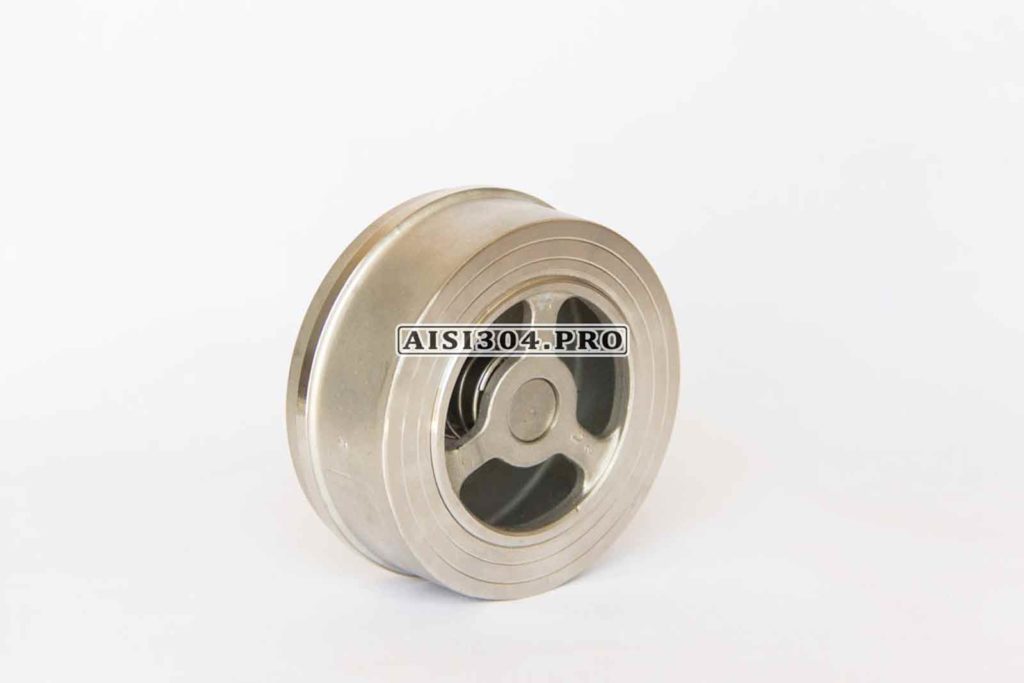

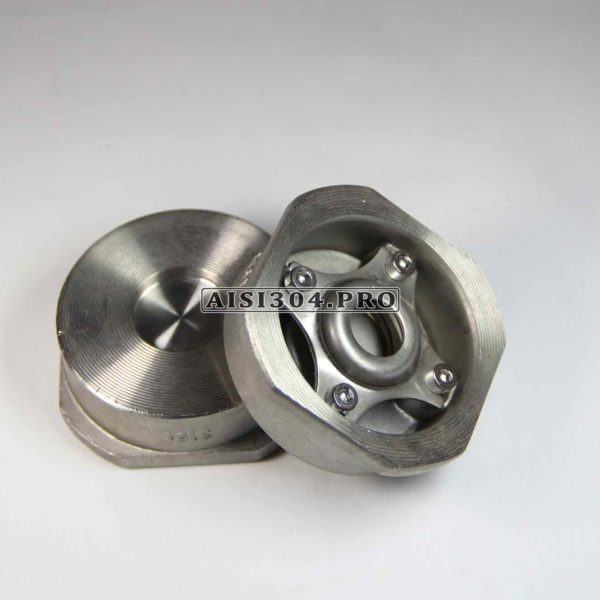

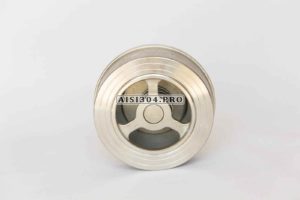

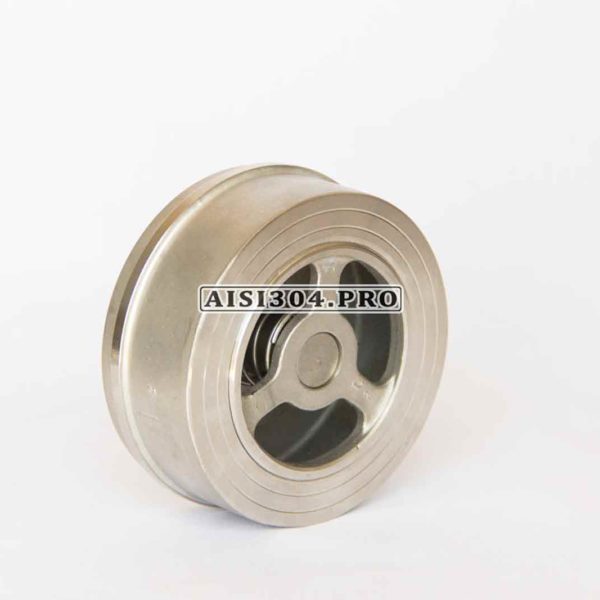

Клапан обратный межфланцевый подпружиненный имеет в своей конструкции пружину, призванную вместе с давлением противотока рабочей среды усилить прижимание затвора стенке клапана, увеличивая степень перекрывания потока. Открывается клапан при наличии определенного начального давления. Конструкция клапана отличается простотой и надежностью. Монтаж подпружиненного клапана может быть осуществлен на любом участке трубопровода.
Применяется в трубопроводах, транспортирующих холодную и горячую воду, в технологических линиях на предприятиях пищевой и химической промышленности, используется для пара и слабоагрессивной среды.
Клапаны данного типа отличаются простотой конструкции, достаточно небольшими монтажными размерами и весом, поскольку не имеют дополнительных фланцев для монтажа, что важно при применении их на трубопроводах большого диаметра. Конструкция подпружиненного клапана обладает высокой герметичностью перекрытия, низкой себестоимостью изготовления. Кроме того, они просты в установке и эксплуатации.
Dn | S | A | B | E | F | Вес, кг |
15 | 15 | 45 | 53 | 43 | 16 | 0,11 |
20 | 20 | 55 | 53 | 53 | 19 | 0,18 |
25 | 25 | 65 | 73 | 63 | 22 | 0,27 |
32 | 30 | 78 | 84 | 75 | 28 | 0,45 |
40 | 38 | 88 | 94 | 86 | 31,5 | 0,60 |
50 | 47 | 98 | 109 | 95 | 40 | 1,00 |
65 | 62 | 118 | 129 | 115 | 46 | 1,35 |
80 | 77 | 134 | 144 | 131 | 50 | 2,00 |
100 | 95 | 154 | 170 | 151 | 90 | 3,20 |
№ Составные части Материал
1 Корпус н/ж сталь EN-1.4401
2 Крышка пружины н/ж сталь EN-1.4401
3 Пружина н/ж сталь EN-1.4401
4 Болт н/ж сталь EN-1.4401
5 Тарелка н/ж сталь EN-1.4401
Купить клапан обратный нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость обратных клапанов из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
