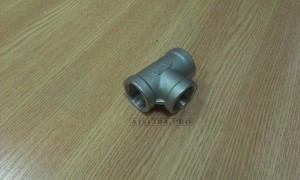

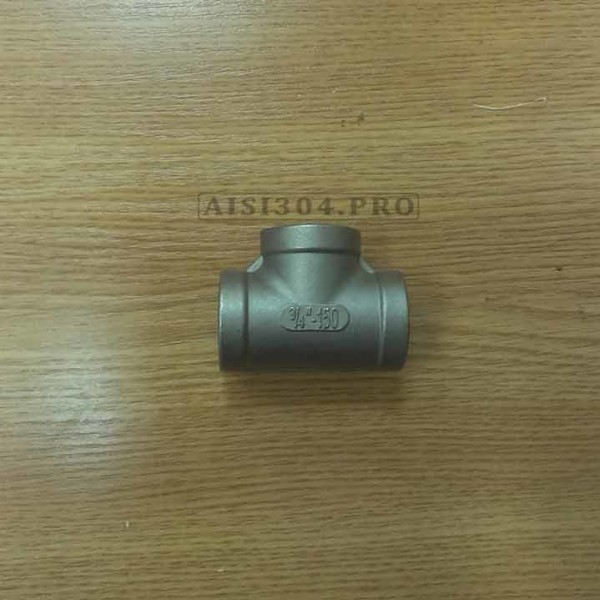

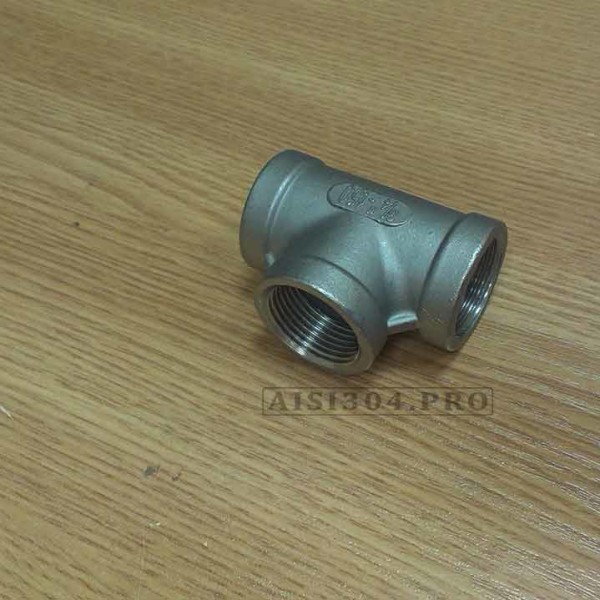

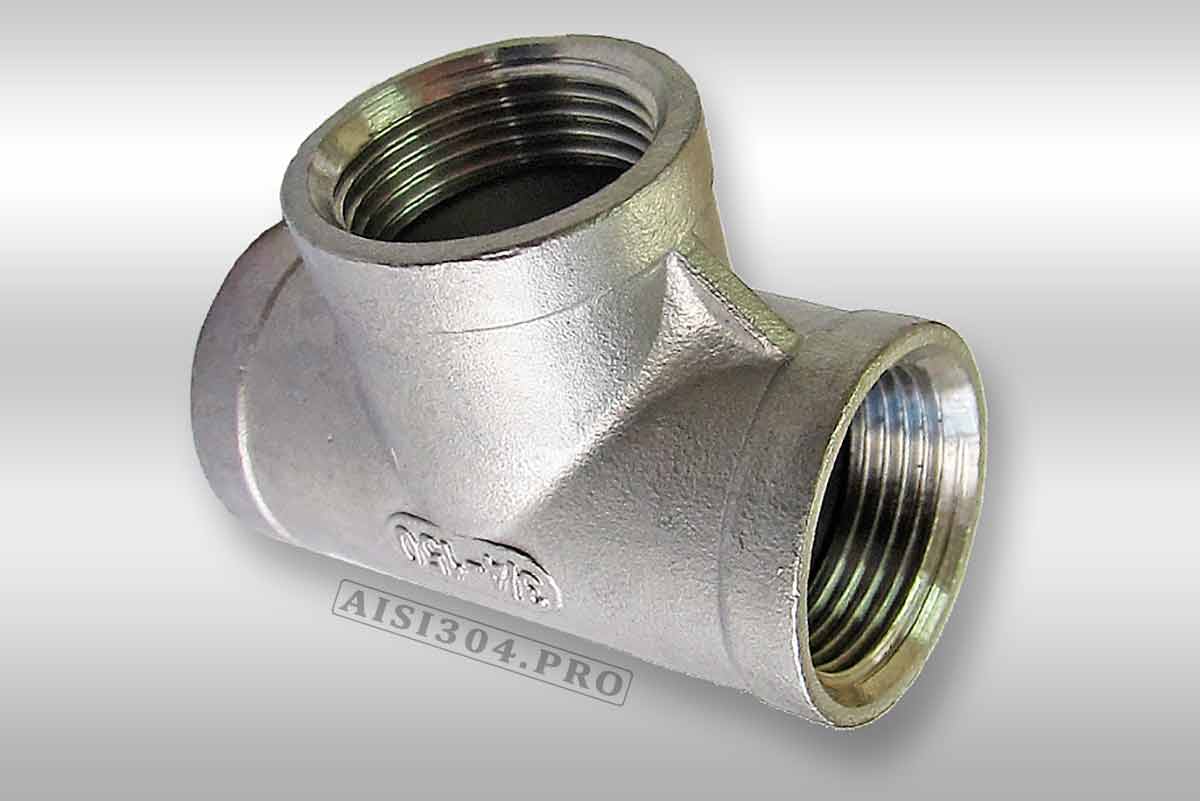

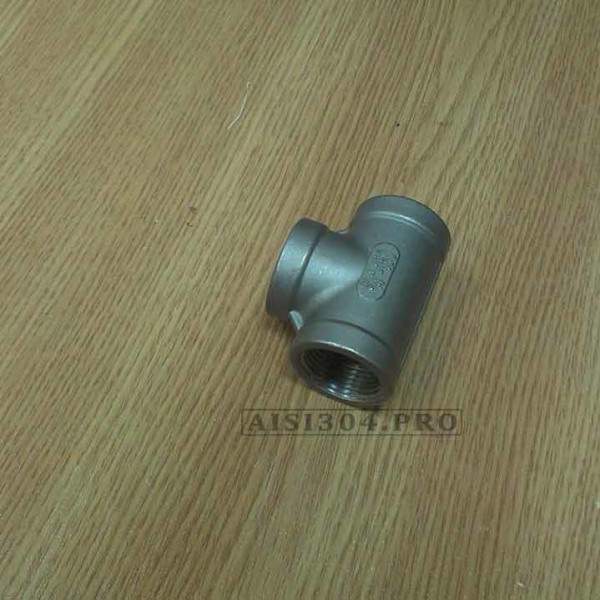

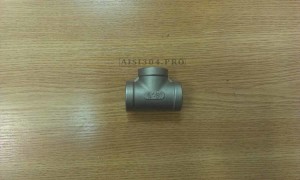

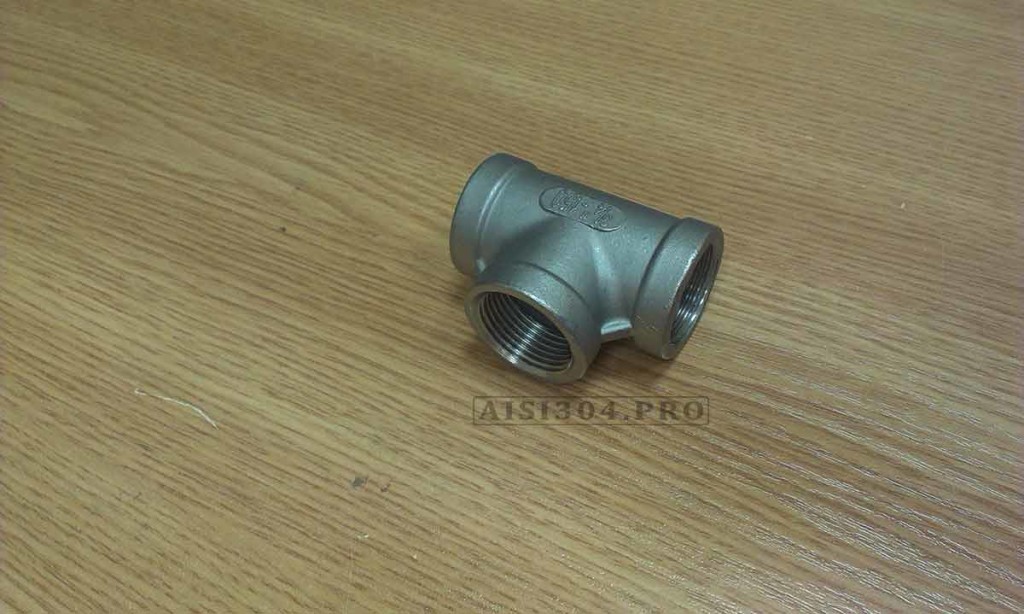

Тройник резьбовой нержавеющий

Тройник резьбовой из нержавеющей стали

Тройник резьбовой нержавеющий помогает распределить поток рабочей среды на несколько. В основном тройники резьбовые делаются равнопроходными. Поэтому если у вас есть потребность перейти на меньший диаметр, то мы можем предложить вам переходной ниппель нержавеющий. Он может быть выполнен, как внутрен / внутрен, так и внутрен / наружн. С полным ассортиментом резьбовых фитингов можете ознакомиться в разделе «резьбовой фитинг». Данные тройники изготавливаются методом литья и поэтому имеют класс прочности 150, соответственно и выдерживают не более 20 атмосфер в системе. Просим вас обращать на это особое внимание.

Если работать с трубопроводами, рано или поздно столкнёшься с ситуацией, когда поток жидкости или газа нужно разветвить. Вот тут и появляется главный герой нашей статьи — нержавеющий тройник резьбовой. По сути, это фитинг в форме буквы «Т», который позволяет подсоединить к одной трубе ещё две. Звучит просто, но за этой простотой стоит масса нюансов, которые важны, если не хочешь потом разгребать последствия протечек, коррозии и срыва резьбы.

Тройник резьбовой делают из нержавеющей стали марки AISI 304. Это классика, проверенная десятилетиями. Она устойчива к коррозии, выдерживает перепады температуры и спокойно переносит контакт с пищевыми продуктами, водой и даже некоторыми агрессивными средами. Не зря такие детали ставят в молочных цехах, на пивоварнях, в линиях розлива и в химическом производстве. Я не раз наблюдал, как эти тройники годами спокойно работают в условиях постоянной влажности и частого разборного монтажа, не теряя герметичности.

.

Конструкция и особенности резьбового соединения

Нержавеющий тройник резьбовой состоит из трёх отводов, расположенных под углом 90° друг к другу. В каждом отводе нарезана внутренняя или наружная резьба — в зависимости от того, как именно предполагается соединять его с трубами и другими фитингами. Резьбовое соединение хорошо тем, что оно разборное: если нужно что-то поменять в схеме, достаточно выкрутить деталь и поставить новую. Это особенно ценят в пищевой промышленности, где оборудование приходится часто демонтировать для санитарной обработки.

Резьба в таких тройниках обычно цилиндрическая (BSPP или G-тип по международной классификации). При монтаже её уплотняют фум-лентой или специальной пастой. Я помню один случай на молочном заводе, когда неопытный слесарь решил собрать линию «на сухую», без уплотнителя. Через пару часов вся площадка была залита сывороткой, а начальство было не в восторге. С тех пор я всегда повторяю: резьбу нужно уплотнять, даже если кажется, что «и так держит».

.

Где используется тройник нержавеющий с внутренней резьбой

Данная деталь не заменима в том случае, если необходимо сделать ответвление от основной магистрали. В данном случае мы говорим про резьбовой фитинг, поэтому предложим только лишь равносторонние тройники с внутренними резьбами со всех сторон. Если брать тройник приварной, то возможны варианты с переходными размерами. Но если вам все-таки необходимо перейти на меньший диаметр, то наши специалисты обязательно предложат вам футорку с наружновнутренней резьбой. Вариаций с переходной футоркой довольно много, поэтому вы сможете подобрать именно ту деталь, которую необходимо для правильной работоспособности системы.

Также, встречаются случаи, когда к основной магистрали необходимо присоединять на время какую-либо деталь (например, слить жидкость или уже готовый продукт), а потом закрыть данный проход. В таком случае, мы сможем предложить резьбовую заглушку (у нас они бывают с внутренней или наружной резьбой).

Применение у этих деталей довольно широкое. Они устанавливаются в системах водоснабжения, пневматике, в линиях транспортировки пищевых жидкостей, в фармацевтическом и косметическом производстве. Везде, где нужно разделить поток и где важна гигиена, прочность и коррозионная стойкость.

На одной пивоварне, где я работал, через такие тройники были объединены контуры охлаждения ферментёров. Холодный гликоль подавался по магистрали, а тройники направляли его сразу в несколько резервуаров. Там важно было, чтобы соединение оставалось герметичным при минусовых температурах и постоянных циклах нагрева-охлаждения. И нержавейка здесь показала себя с лучшей стороны: ни одной течи за годы эксплуатации.

.

Размеры резьбового тройника из нержавеющей стали

Тройник резьбовой нержавеющий

В разделе «Характеристика» вы сможете найти подробную таблицу со всеми необходимыми размерами и параметрами. Но вкратце можем сказать, что ассортимент начинается от Ду 6 (1/8″) до Ду 100 (4″). Если останутся вопросы любого рода по данной продукции, то обязательно обратитесь к нашим консультантам. Они помогут выбрать и купить тройник резьбовой нержавеющий необходимого размера.

.

Преимущества и отличительные черты

Главное достоинство — устойчивость к коррозии. Сталь AISI 304 образует на поверхности тонкую пассивную плёнку, которая защищает металл от влаги и кислорода. Это критически важно в условиях, где контакт с водой неизбежен. Второй плюс — прочность. Такие тройники выдерживают рабочее давление до 16-25 бар (в зависимости от толщины стенок и качества изготовления), что позволяет применять их даже в промышленных системах.

Кроме того, разборное резьбовое соединение даёт гибкость при монтаже. Когда собираешь линию в ограниченном пространстве, возможность повернуть деталь и подогнать её положение играет огромную роль. Сварные тройники такой свободы не дают — их после приварки уже не повернёшь.

Ну и наконец, эстетика. Это может показаться мелочью, но аккуратные блестящие тройники из нержавейки придают оборудованию законченный, «чистый» вид. В пищевой промышленности это имеет значение — проверяющие обращают внимание даже на внешний вид соединений.

.

Производственные нюансы и практические советы

Когда работаешь с резьбовыми тройниками, есть несколько мелочей, которые с годами становятся автоматическими. Всегда проверяю, чтобы резьба была чистой и не имела заусенцев — даже микроскопическая стружка может повредить уплотнитель и дать течь. Обязательно наношу уплотнительный материал по резьбе по направлению закручивания, а не наоборот — иначе он просто сойдёт при сборке.

Если тройник устанавливается в агрессивную среду или зону с постоянной влагой, стараюсь после монтажа протереть резьбу и оставить соединение сухим. Казалось бы, нержавейка не ржавеет, но на практике в щелях может скапливаться влага с солями, и тогда появляются пятна. Они не разрушают металл, но портят вид и пугают заказчиков.

Однажды мы собирали систему охлаждения для шоколадного производства. В помещении было жарко и влажно, конденсат стекал со всех поверхностей. Я настоял, чтобы после монтажа все резьбовые соединения продули сжатым воздухом и протёрли спиртом. Через год приехали на техобслуживание — соединения выглядели как новые, а соседняя линия, которую монтировали другие подрядчики «как получится», уже пошла пятнами.

.

Варианты исполнения и подбор тройника

У нержавеющих тройников резьбовых есть несколько вариантов. Они могут быть с внутренней резьбой на всех трёх отводах, с наружной на одном и внутренней на двух, или комбинированные. Всё зависит от схемы трубопровода. Если соединяете их с гибкими шлангами через штуцера — удобнее, когда тройник имеет наружную резьбу. А если врезаете его в линию жёстких труб — внутренняя резьба облегчает стыковку.

Также стоит учитывать толщину стенок. У тонкостенных тройников меньше масса и цена, но и запас прочности скромнее. Для промышленных задач я беру только утолщённые — они тяжелее, зато выдерживают высокое давление и случайные удары инструментом при монтаже.

Размеры подбирают по условному проходу (Ду) и типу резьбы. Важно, чтобы шаг и профиль резьбы совпадали с ответными деталями — иначе соединение не затянется плотно. Иногда попадаются тройники с некачественной резьбой: резьба как будто нарезана «с заусенцами», при закручивании скрипит и идёт туго. Таких лучше избегать — с ними потом одни проблемы.

.

Заключение: почему нержавеющий тройник резьбовой — надёжное решение

За годы работы я установил сотни таких тройников и могу с уверенностью сказать: при правильном подборе и аккуратном монтаже нержавеющий тройник резьбовой служит долго, не требует обслуживания и остаётся герметичным даже в тяжёлых условиях. Он даёт свободу проектировщику, удобство монтажнику и спокойствие технологу, который отвечает за стабильность всей системы.

Если вы собираете трубопровод для пищевого, химического или водяного оборудования, и диаметр не превышает пару дюймов, этот тип фитинга будет отличным выбором. Главное — не экономьте на качестве и не пренебрегайте мелочами при сборке. Тогда тройник станет не просто элементом системы, а её надёжным узлом, который можно будет смело забыть на долгие годы.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

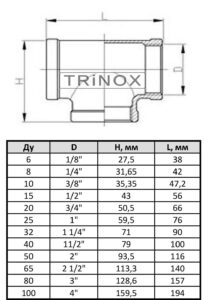

Таблица с размерами: тройник резьбовой нержавеющий

Ниже представлена таблица с размерами тройника резьбового из нержавеющей стали AISI 304 / AISI 316. Если у вас останутся вопросы, то задавайте их нашим менеджерам – с большим удовольствием на все ответим!

Купить тройник резьбовой нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость тройника резьбового из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
