Нержавеющий фланец плоский Ру 16 DIN / ГОСТ 12820-80

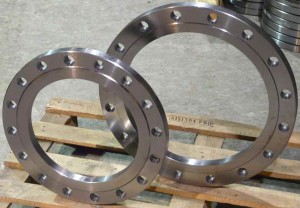

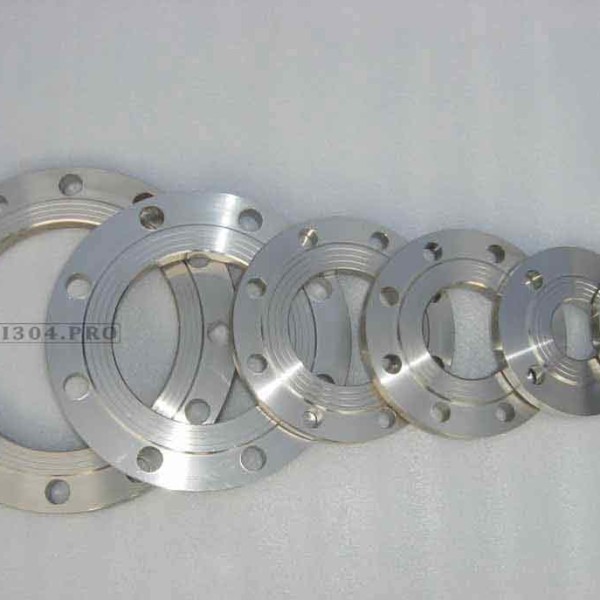

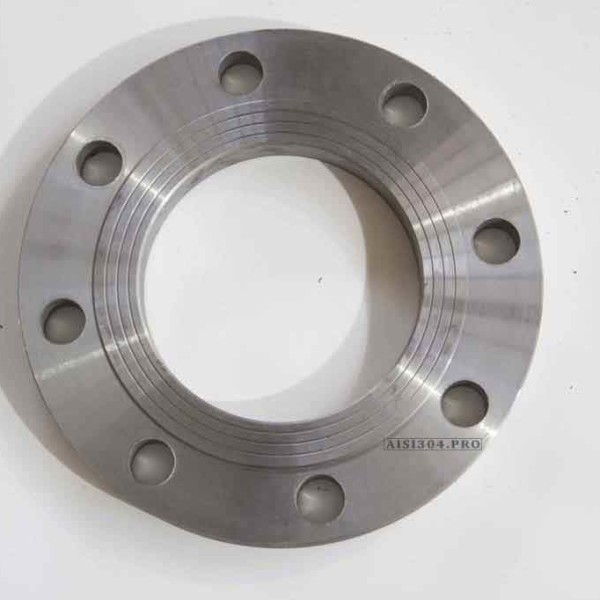

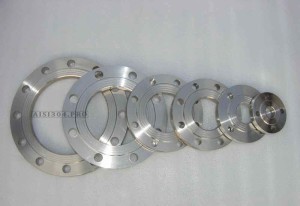

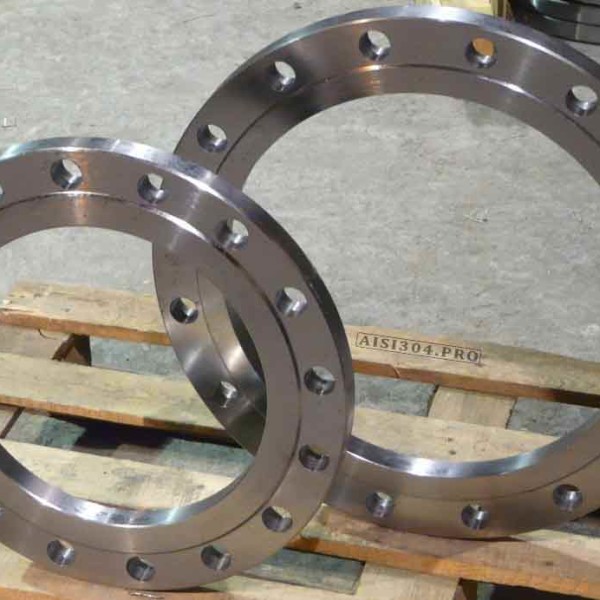

Фланец из нержавеющей стали плоский

В трубопроводных системах мелочей не бывает. Один элемент, который кажется простым и второстепенным, может оказаться критически важным. Я говорю про нержавеющий фланец ГОСТ 12820 Ру 16. На первый взгляд — это просто круглая деталь с отверстиями под болты. Но стоит один раз столкнуться с аварийной остановкой производства из-за неправильно подобранного фланца, и отношение к этим деталям меняется кардинально.

За 20 лет работы в промышленности я видел и аккуратно смонтированные системы, которые служили десятилетиями, и такие «колхозные» решения, где экономия на правильном фланце приводила к протечкам и простоям. Поэтому хочу поделиться личным опытом и подробно рассказать, что из себя представляет этот элемент, где применяется и на что стоит обратить внимание при выборе.

.

Что такое фланец по ГОСТ 12820

ГОСТ 12820 — это стандарт на плоские приварные фланцы, используемые в трубопроводах. По сути, это металлический диск с центральным отверстием под трубу и рядом отверстий под болты. Его задача проста — соединять элементы трубопровода и обеспечивать герметичность системы.

Особенность именно Ру 16 в том, что такой фланец рассчитан на рабочее давление до 16 кгс/см², или примерно 1,6 МПа. Для понимания — это давление выше бытового водопровода, но ниже, чем в магистралях высокого давления. То есть, Ру 16 — это «середнячок», универсальное решение для большинства промышленных и коммунальных систем.

Материал — нержавеющая сталь, чаще всего AISI 304 (аналог 08Х18Н10). Почему именно она? Потому что сочетает устойчивость к коррозии, технологичность при сварке и доступную стоимость. В пищевой промышленности это практически стандарт, а значит, нержавеющий фланец ГОСТ 12820 Ру 16 подходит и для молочной отрасли, и для пивоварен, и для фармацевтики.

.

Где применяются фланцы Ру 16

Я встречал эти фланцы в самых разных отраслях. В одном из проектов для молочного завода они использовались на трубопроводах пастеризационной линии — там важно, чтобы стыки можно было разбирать для санитарной обработки, а при этом они выдерживали температуру и давление.

На пивоварне — совсем другая история. Там фланцы монтировались на трубопроводы подачи пара и горячей воды. Казалось бы, можно было бы взять и черный металл, но практика показывает: обычная сталь ржавеет слишком быстро. Любая коррозия — риск для качества продукта. Поэтому без нержавейки там не обойтись.

Также они встречаются в системах вентиляции и водоподготовки, особенно в тех случаях, где присутствует агрессивная среда — слабые кислоты, щелочи или солевой раствор. Фланцы из нержавейки держат такие нагрузки значительно дольше, чем углеродистая сталь.

.

Конструкция и размеры

Фланцы по ГОСТ 12820 бывают разных диаметров — от условного прохода Ду 10 до Ду 1200. Толщина зависит от диаметра и давления, но в целом конструкция стандартна:

• центральное отверстие соответствует диаметру трубы;
• по периметру расположены отверстия под шпильки или болты;
• поверхность уплотнения может быть гладкой или с выборкой под прокладку.

Для Ру 16 используется прокладка из паронита, биконита или другого материала в зависимости от среды. Тут важно учитывать совместимость — для пара лучше паронит, для агрессивных химикатов — фторопласт.

Все размеры фланца вы можете посмотреть в разделе Характеристика на этой же странице. Там указаны все необходимые параметры: толщина фланца, межосевое расстояние под болты, размер отверстия под трубу и прочие параметры.

.

Преимущества нержавеющих фланцев

Почему я всегда рекомендую именно нержавейку? Тут несколько причин.

Во-первых, коррозионная стойкость. Обычный фланец из углеродистой стали в условиях повышенной влажности начинает ржаветь буквально через месяц. Да, его можно покрасить, но краска в месте сварки всегда выгорает. Нержавейка же спокойно стоит годами.

Во-вторых, санитарные требования. Если речь идет о пищевой промышленности, никакая покраска и оцинковка не заменят нержавейки. Поверхность должна быть инертной, чтобы не выделять примесей в продукт.

В-третьих, долговечность. Я видел фланцы, которые после 15 лет работы выглядели практически как новые. Да, болты и шпильки приходилось менять, прокладки — тоже. Но сам фланец оставался рабочим.

Есть, конечно, и минусы. Цена выше, чем у обычной стали. Но если учитывать затраты на ремонт, замену и простои производства, то экономия на черном металле выходит сомнительной.

.

Монтаж и эксплуатация

Монтаж нержавеющего фланца ГОСТ 12820 Ру 16 обычно не вызывает трудностей. Главное — правильно подготовить кромку трубы и аккуратно выполнить сварку. Тут важно, чтобы сварщик умел работать с нержавейкой, потому что перегрев или неправильный присадочный материал могут привести к межкристаллитной коррозии.

После сварки я всегда рекомендую проводить пассивацию шва — обработку кислотным составом, который восстанавливает защитную пленку на поверхности (например, использовать пасту травильную PELOX TS-K 2000). Многие пренебрегают этим этапом, а зря: без пассивации в месте сварки через пару лет может появиться ржавчина.

Что касается эксплуатации, то ключевой момент — правильный подбор прокладки и равномерная затяжка болтов. Я видел, как из-за спешки болты затягивали «на глаз», и фланец начинал течь. Правильный порядок — крест-накрест, с постепенной доводкой момента.

.

Производственные ситуации из практики

Помню один случай на пищевом предприятии: смена смонтировала линию из нержавейки, но для экономии взяли фланцы Ру 10 вместо Ру 16. Разница, казалось бы, не критическая. Но когда в систему подали рабочее давление, один из стыков дал течь. Пришлось переделывать, а это потеря времени и денег. С тех пор я всегда проверяю маркировку — лучше перестраховаться.

Другой пример — на пивоваренном заводе решили сэкономить и поставили обычные черные фланцы на паровую линию. Через год они проржавели, и при остановке оборудования пришлось менять сразу весь узел. Если бы сразу поставили нержавейку, никаких проблем бы не возникло.

.

На что обратить внимание при выборе

Во-первых, всегда смотрите на маркировку — нержавеющий фланец ГОСТ 12820 Ру 16 должен иметь обозначение давления, диаметра и стали.

Во-вторых, оценивайте условия эксплуатации: рабочее давление, температура, химическая среда. Для воды подойдет стандартный вариант, для агрессивных сред — лучше уточнить у поставщика про допустимые материалы прокладок.

В-третьих, учитывайте совместимость с трубой. Фланец должен подходить по диаметру и материалу. Нержавейка на черной стали будет смотреться странно и работать недолго.

.

Заключение

Фланец — это деталь, про которую часто вспоминают только в момент поломки. Но если изначально выбрать правильное решение, таких проблем можно избежать. Нержавеющий фланец ГОСТ 12820 Ру 16 — это универсальный и надежный вариант, который подходит для большинства промышленных и пищевых систем. Он выдерживает рабочее давление, защищен от коррозии и при правильном монтаже служит десятилетиями.

Мой опыт показывает: лучше один раз вложиться в качественный нержавеющий фланец, чем потом тратить время и деньги на замену дешевых аналогов. Это решение, которое окупается в долгосрочной перспективе.

.
