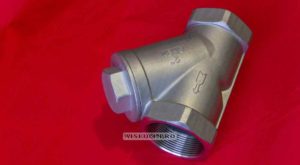

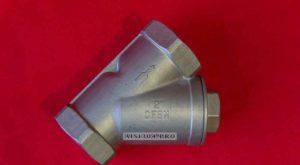

Нержавеющий фильтр сетчатый У образный AISI 304

Фильтр нержавеющий муфтовый

В работе с трубопроводами я не раз сталкивался с ситуациями, когда от качества фильтра зависела не только производительность, но и сама безопасность технологического процесса. Особенно когда речь идет о жидкостях и газах, которые нельзя пускать в систему с механическими примесями. Именно здесь на первый план выходит нержавеющий фильтр с внутренней резьбой У-образный. Казалось бы, деталь простая — корпус, сетка, пробка для очистки. Но за этим «простым» скрывается множество нюансов, которые понимаешь только после десятков монтажей, разборок и ремонтов.

У-образный фильтр — это, по сути, классический «грязевик», сделанный для улавливания твердых частиц в потоке. Его главная задача — защитить насосы, клапаны, счетчики, редукторы и другую арматуру от попадания окалины, песка, ржавчины или случайных включений. Но в отличие от обычных черных фильтров из углеродистой стали, нержавеющий вариант служит дольше, выглядит надежнее и подходит для пищевых и химических производств, где ржавчина недопустима.

.

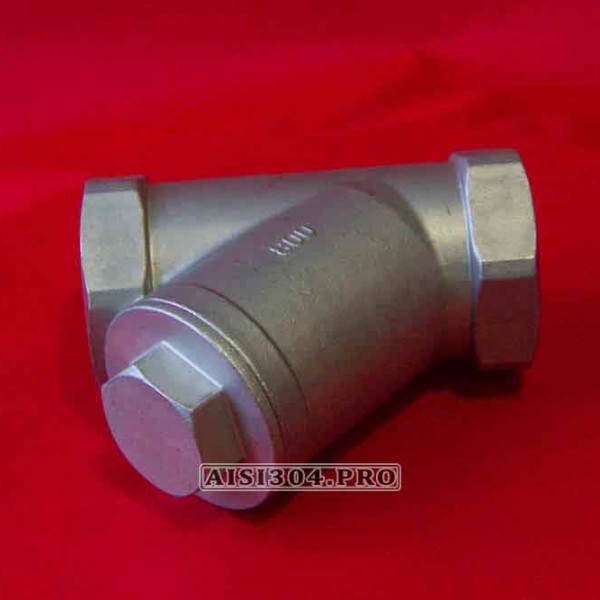

Как устроен У-образный фильтр с внутренней резьбой

Представьте себе небольшой кусок трубы с резьбовыми концами, на который надет карман в форме буквы «У». Внутри этого кармана и прячется съемная сетка — именно она и задерживает мусор. Сверху — крышка или пробка, открутив которую, можно достать сетку и почистить. Казалось бы, конструкция элементарная. Но в этой простоте и заключается надежность: меньше деталей — меньше вероятность поломки.

Корпус чаще всего выполняется из стали AISI 304, потому что этот материал универсален. Он хорошо держит температуру до +400 °C, устойчив к влаге и большинству бытовых химических реагентов. При этом легко обрабатывается и сваривается, что делает его доступным по цене. В отличие от фильтров из углеродки, такие изделия не боятся постоянного контакта с водой или щелочными растворами. Это особенно важно, например, в пивоварении или молочной промышленности, где мойка оборудования проводится регулярно.

Сетчатый элемент тоже делается из нержавейки, и это огромный плюс. Я не раз видел, как фильтры с латунными или медными сетками после пары лет эксплуатации «съедала» коррозия. В результате мелкая стружка попадала в систему, и оборудование выходило из строя. С нержавеющей сеткой таких проблем не возникает.

.

Где применяются У-образные фильтры

Самое очевидное место — это системы водоснабжения и отопления, где они ставятся перед счетчиками, насосами, котлами. Но на практике я встречал их и в куда более сложных процессах. Например, на линии розлива пива: там фильтр ставили перед насосом, чтобы в систему не попадали кусочки дрожжевого осадка. В молочной промышленности такие фильтры защищают теплообменники, потому что даже небольшая частица способна поцарапать тонкие пластины.

Еще одно направление — химическая и фармацевтическая промышленность. Там требования к чистоте особенно высокие. В этих случаях нержавеющий фильтр — это не роскошь, а необходимость. Пластиковые аналоги не выдерживают температуры и давления, а углеродка слишком быстро ржавеет.

И, конечно, нельзя забывать про нефтегазовую отрасль, где через фильтры прогоняют топливо или смазочные жидкости. Здесь решающую роль играет именно долговечность и стойкость к агрессивным средам.

.

Почему именно У-образный, а не другой

Если сравнивать У-образный фильтр с прямым (встречается Т-образная компоновка), то у первого есть важное преимущество — улавливание мусора идет эффективнее. Поток как бы естественно «оседает» в нижней части корпуса. Сетка при этом работает мягче, нагрузка распределяется лучше. К тому же чистить такой фильтр проще: открутил крышку снизу, достал сетку — и порядок. В прямых фильтрах зачастую приходится разбирать больше элементов.

Есть и обратная сторона — У-образный фильтр чуть тяжелее и занимает больше места, чем компактные прямые модели. Но лично я всегда предпочитаю именно его, особенно если есть место для монтажа. Зато меньше головной боли в будущем.

.

Практика эксплуатации

Из личного опыта: однажды на небольшом заводе по производству соусов мы столкнулись с проблемой. Насосы начали выходить из строя, хотя были относительно новыми. Разобрали — а крыльчатка вся исцарапана мелкими кусочками пластика. Источник выяснили быстро: на линии использовали пластиковые канистры, и их крышки иногда ломались при подаче. Эти осколки попадали в насос. Решение оказалось простым — поставили нержавеющий фильтр с внутренней резьбой У-образный перед насосом. Проблема исчезла сразу. С тех пор я всегда советую не экономить на фильтрации — это мелкая деталь, но она может спасти оборудование стоимостью в десятки тысяч евро.

Еще один случай — пивоварня, где фильтр «спас» теплообменник. В затор попал кусок металлической проволоки от сетчатого фильтра-сита. Если бы он дошел до пластинчатого охладителя, ремонт влетел бы в копеечку. Но У-образный фильтр аккуратно поймал его. Хозяин потом сказал: «Заплатил бы в десять раз больше, если бы знал заранее».

.

Технические характеристики и параметры

Обычно такие фильтры выпускаются с условным диаметром 3/8″, 1/2″, 3/4″, 1″, 11/4″, 11/2″, 2″. Внутренняя резьба делается по стандарту BSP — важно учитывать при заказе. Рабочее давление у большинства моделей — до 25-40 бар, что более чем достаточно для большинства промышленных систем. Сетка бывает разной тонкости — от 50 мкм до 2 мм. Здесь нужно подбирать под задачу: чем мельче сетка, тем лучше фильтрация, но тем быстрее она забивается.

Температурный диапазон у фильтров из AISI 304 обычно от -40 до +400 °C. На практике это значит, что они одинаково хорошо работают и в системах холодной воды, и в паропроводах.

.

Уход и обслуживание

Любой фильтр работает ровно настолько хорошо, насколько его регулярно чистят. У-образный вариант удобен тем, что обслуживание можно провести без демонтажа всей линии. Достаточно перекрыть подачу, сбросить давление и выкрутить пробку снизу. Сетку промывают под струей воды или продувают воздухом. Если забивание регулярное, стоит подумать о более крупной ячейке сетки или предварительном фильтре.

В редких случаях сетка повреждается — тогда она легко заменяется. На рынке доступны стандартные сменные элементы, и найти их не проблема.

.

Итог и личная рекомендация

Опыт подсказывает мне простую истину: нержавеющий фильтр с внутренней резьбой У-образный — это небольшая инвестиция, которая окупается многократно. Он защищает оборудование, экономит деньги на ремонте, и что немаловажно — делает процесс чище и безопаснее. Вода, пиво, молоко, химия или топливо — везде, где нужно качество и надежность, такой фильтр будет к месту.

Если выбирать между углеродистой сталью и нержавейкой, я всегда советую второй вариант. Особенно если речь идет о пищевке или фарме, где санитария и долговечность на первом месте. Да, цена выше, но зато спите спокойно.

.

Размеры фильтра из нержавеющей стали

Для вашего удобства мы создали таблицу с размерами нержавеющего фильтра. В разделе «характеристика» вы найдете все необходимые диаметры и параметры данного изделия: высота, ширина, размер ячейки фильтрующего элемента. При возникновении вопросов обращайтесь к нашим консультантам.

.

Купить фильтр нержавеющий с внутренней резьбой

Выбрать и купить фильтр из нержавеющей стали вы можете в компании TRiNOX. В наличии на складе имеются такие размеры, как 3/8″, 1/2″, 3/4″, 1″, 11/4″, 11/2″, 2″. Цена на фильтр из нержавеющей стали указана уже с учетом НДС (скачать прайс в формате PDF можно в разделе Цена на данной странице). Отправляем продукцию транспортными компаниями во все города Украины. За более подробной информацией обращайтесь к нашим специалистам по телефону или электронной почте.

.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Таблица с размерами: нержавеющий фильтр сетчатый У образный AISI 304

Купить фильтр сетчатый нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость фильтра из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
