Фильтр фланцевый нержавеющий

Фильтр фланцевый из нержавеющей стали AISI304

Фильтр фланцевый из нержавеющей стали AISI 304 применяют для механической очистки от твердых примесей. Весь поток фильтруется через специальную сетку, у которой размер ячейки фиксирован. Механические детали, площадь которых больше, чем площадь ячейки, оседают в колбе, и не препятствуют движению потока. Сетчатая заслонка устанавливается под наклоном к потоку воды или пара. Это создает минимальное сопротивление.

Его устанавливают в насосах, счетчиках воды и тепла, регулирующей арматуре, расходомерах, на вводе в водопроводные и тепловые сети, в дроссельные и другие устройства. Место установки регулируется условиями технологического процесса. Небольшие строительные размеры модели позволяют упростить построение системы.
Особенности фильтра

Данный нержавеющий фланцевый фильтр отличается своей высокой функциональностью. Допустимая рабочая среда устройства – вода, пар, пищевые продукты и прочее. Фильтрующая усиленная конструкция сетки изготавливается из нержавеющей стали AISI304, что повышает долговечность фильтра. Особенностью модели является возможность очистки фильтра от загрязнений без демонтажа. Это облегчит работу и избавит от возможности повредить фильтр. При его производстве не использовали асбест, что делает фильтр экологически чистым.

Технические характеристики

Максимальное давление: 40 атм
Рабочая температура: +200 град С
Рабочие среды: среды, по отношению к которым материалы фильтра коррозионностойки
Материал корпуса, крышки: нержавеющая сталь AISI 304
Материал сетки: нержавеющая сталь AISI 304
Уплотнение: фторопласт PTFE
Присоединение: фланцевое

Как выбрать сетчатый фильтр фланцевый нержавеющий

Его типоразмер необходимо подбирать под диаметр трубы, на которую его будут устанавливать. Фильтр не вносит существенных изменений в силу напора. Но его характеристики нужно проверить перед установкой гидравлическим расчетом. Характеристики, которые влияют на выбор осадочного фильтра:

• диаметр ячейки;
• давление;
• допустимый диапазон рабочей температуры.

Работа сетчатого фильтра должна производиться при оптимальных рабочих температурах. Не допускается использование, при котором давление будет оптимальным, а показатели температуры — максимальными.

Условия монтажа

• Перед установкой удалите пластиковые заглушки.
• Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. На горизонтальном паропроводе необходима установка крышкой вбок во избежание заполнения стакана фильтра конденсатом. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
• Направление потока среды через фильтр фланцевый должно совпадать со стрелкой на корпусе фильтра.
• Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».
• При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже, или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобиться дополнительная подтяжка соединения через некоторое время после начала эксплуатации или, в особо сложных случаях, комплектация крепежа мощными тарельчатыми пружинными шайбами.

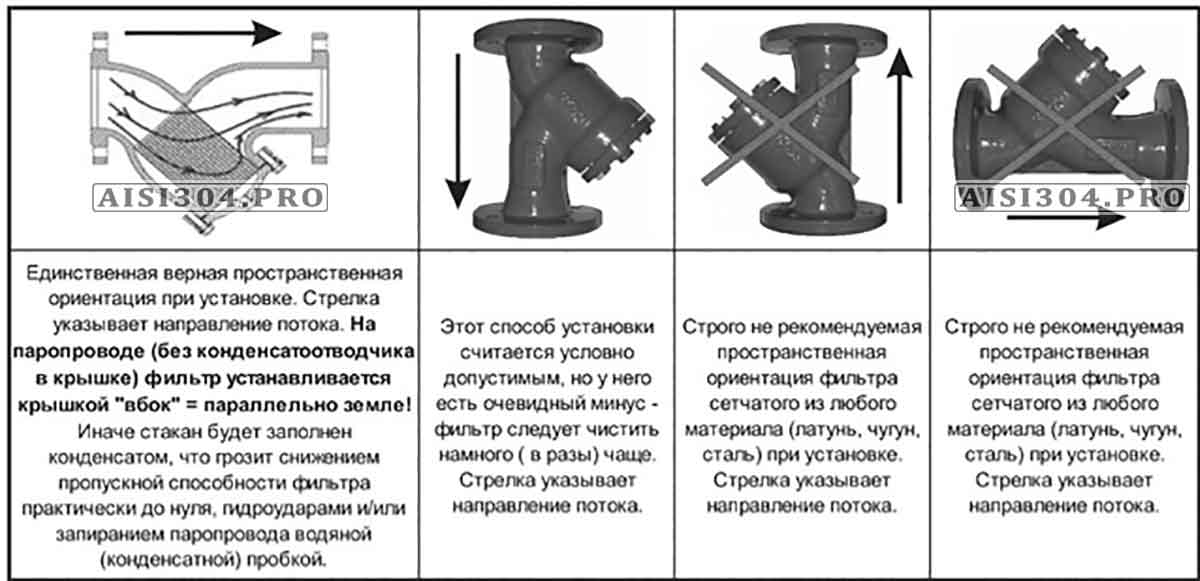

Разрешенные и запрещенные положения в установке фильтра сетчатого фланцевого нержавеющего

Купить фильтр фланцевый нержавеющий (цена)

Чтобы купить фильтр сетчатый фланцевый нержавеющий обращайтесь к нашим менеджерам по указанным на сайте телефонам, или отправляйте заявку через раздел Контакты. Отправка продукции осуществляется во все города Украины транспортными компаниями на ваш выбор. За более детальной информацией обращайтесь к нашим консультантам.

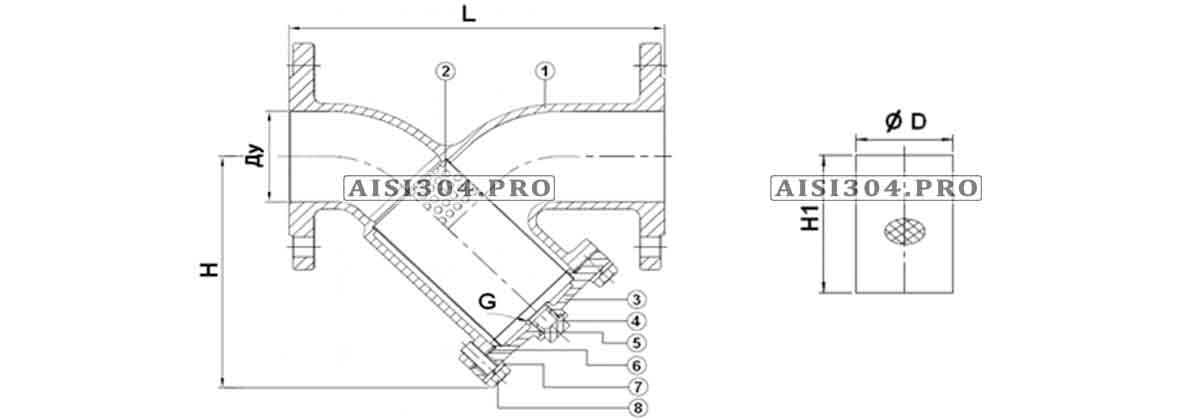

Размеры: фильтр фланцевый нержавеющий
