Диоптр из нержавеющей стали

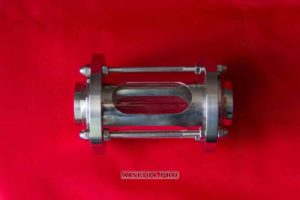

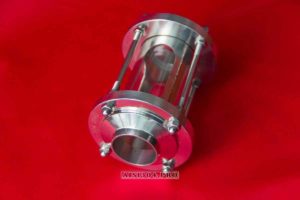

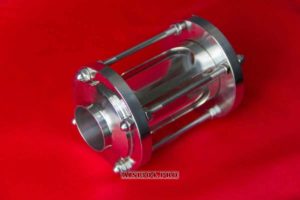

Диоптр трубный – смотровое окно из нержавеющей стали AISI304, которое имеет с двух сторон присоединение под сварку. Окно смотровое или другими словами диоптр нержавеющий, является незаменимой деталью на пищевых предприятиях. Вы всегда можете узнать состояние продукта не открывая саму емкость или бак. Также он крайне удобен в использовании – монтаж осуществляется за считанные минуты. Достаточно лишь открутить несколько гаек обычным ключом. Стекло для диоптра трубного изготовлено из крепкого сплава, которое выдерживает небольшое давление (до 10 атмосфер), рабочую температуру до 150 градусов, максимальную температуру – до 180 градусов. В компании TRiNOX вы сможете купить диоптр трубный нержавеющий в сборе и отдельно к нему комплектующие – стекло, уплотнения.

.

Если вы специалист своего дела, то понимаете на сколько важно оценивать оборудование не по внешнему виду, а по его надёжности, технической продуманности и способности выдерживать суровые условия эксплуатации. Одним из таких, казалось бы, незначительных, но критически важных компонентов трубопроводных систем является стекло для трубного диоптра. На первый взгляд — это просто прозрачная вставка. На деле — сложный инженерный элемент, от которого зависит безопасность процессов, качество продукции и работоспособность всей системы.

.

Трубный диоптр используется в системах, где важно визуально контролировать поток рабочей среды. Это может быть сусло в пивоварне, дезраствор на CIP-мойке, молоко в молочной линии, глицерин в химическом производстве или лекарственный раствор на фармацевтическом предприятии. Его основное назначение — дать оператору возможность буквально заглянуть внутрь трубы, не нарушая герметичности системы. Такое визуальное окно особенно полезно во время наладки, промывки, заполнения и других критичных этапов технологического процесса.

.

Но что именно делает стекло для диоптра таким особенным? Почему его нельзя заменить обычным оконным стеклом или любым другим прозрачным материалом? Ответ очевиден для каждого опытного инженера: потому что условия эксплуатации здесь предельно жёсткие. Внутри трубопровода могут быть высокие температуры, агрессивные химические вещества, переменное давление, ударные нагрузки, термошоки. Обычное стекло просто не выдержит — лопнет, помутнеет, раскрошится. Поэтому для диоптров применяют исключительно техническое стекло специального назначения.

.

Наиболее часто используется боросиликатное стекло. Оно отличается высокой термостойкостью (до 200–250 °C), устойчивостью к термошокам, а также хорошей химической стойкостью. При этом оно достаточно прозрачное, что особенно важно, если мы имеем дело с оптическим контролем. В более ответственных случаях применяют кварцевое стекло — оно выдерживает температуры до 1000 °C, имеет исключительную устойчивость к кислотам и щелочам, и при этом практически не стареет. Однако и стоимость у него соответствующая, так что выбор всегда зависит от конкретных условий эксплуатации.

.

Очень важный момент — прочность. Стекло должно выдерживать внутреннее давление, которое может достигать нескольких бар, особенно при работе с насосами или во время технологических всплесков. Поэтому толщину стекла подбирают с запасом, а его форма — цилиндрическая, вогнутая или плоская — зависит от типа диоптра. Кроме того, диоптр всегда имеет металлическую или пластиковую защитную арматуру, которая предотвращает повреждение стекла при случайных механических ударах.

.

Не менее важен вопрос герметичности. Стекло — это только одна часть узла. Оно устанавливается между прокладками, чаще всего силиконовыми, тефлоновыми или EPDM, в зависимости от рабочей среды. Если прокладка подобрана неправильно — потечёт. Если стекло установлено с перекосом — потечёт. А если монтаж произвёл неопытный человек — возможна не только течь, но и разрушение стекла. Я не раз сталкивался с ситуациями, когда новое, качественное стекло лопалось из-за слишком сильной затяжки крепёжных элементов. Особенно это актуально для недорогих китайских изделий с меньшей толщиной стенки.

.

Часто приходится слышать вопрос — можно ли самостоятельно заменить стекло в диоптре? Ответ — можно, но при условии, что вы точно знаете, что делаете. Прежде всего необходимо сбросить давление в системе, остудить трубу и обеспечить доступ к узлу. Затем аккуратно демонтировать фланцы или зажимы, вынуть старое стекло, проверить посадочные поверхности и состояние прокладок. Установку нового стекла производят строго по инструкции, соблюдая момент затяжки, соосность и чистоту поверхностей. Если что-то вызывает сомнения — лучше обратиться к специалистам.

.

Важно помнить, что трубный диоптр — это не просто смотровое окошко, а полноценный элемент технологической безопасности. Он помогает оператору не гадать, а точно видеть, что происходит внутри трубы. Именно поэтому качество стекла, его правильный подбор, монтаж и уход — вопросы не эстетики, а производственной дисциплины.

.

Если вы проектируете, обслуживаете или модернизируете системы с визуальным контролем потока, никогда не относитесь к выбору стекла формально. Изучите температуру, давление, химический состав среды, возможные скачки, требования к гигиене. И только тогда принимайте решение о материале, форме и размере детали.

.

Как правильно выбрать трубный диоптр

Прежде всего необходимо определиться с присоединением данной детали. Существует несколько вариантов монтажа:

• диоптр нержавеющий под кламп соединение
• диоптр нержавеющий под сварку
• диоптр нержавеющий под молочную резьбу

У нас данные изделия приезжают только с присоединением под приварку. Дополнительно можем укомплектовать различными деталями – штуцер кламповый, штуцер резьбовой для молочной муфты и прочее.

.

Второе, с чем нужно разобраться – диаметр трубы. В трубопроводной сфере есть несколько стандартов DIN, SMS, ISO. И у них трех будут отличаться диаметры наружной приварной части. Перед тем, как купить диоптр трубный нержавеющий, обязательно померяйте наружный диаметр трубы в миллиметрах. Этот размер и нужно сообщить нашему консультанту во время заказа.

.

Также, существуют различия в высоте самих диоптров. В зависимости от завода-поставщика, высота будет отличаться. Мы подготовили паспорт изделия, который можно скачать по ссылке выше. Но на всякий случай можете переспросить у нашего консультанта интересующие вас параметры. Возможно, мы сможем привезти изделие под заказ.

.

Для более детальна информации обращайтесь к нашим специалистам – консультация бесплатная! Мы с большим удовольствием поможем вам выбрать и купить диоптр трубный из нержавеющей стали.

.

Где купить нержавеющий диоптр трубный в Украине

Выбрать и купить нержавеющее смотровое окно можно в компании TRiNOX. Мы находимся в Киеве и отправляем детали во все города Украины транспортными компаниями. В наличии имеются размеры Dn 25, 32, 40, 50, 65, 80, 100, 125, 150. Мы работаем, как с юридическими компаниями (выставляется счет с НДС), так и с физическими лицами. Если вы хотите купить смотровое окно из нержавеющей стали, просто свяжитесь с нашим специалистом по телефону или электронной почте и он вам все подскажет.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Размеры диоптра трубного: таблица

Купить диоптр трубный нержавеющий по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость диоптра из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!
