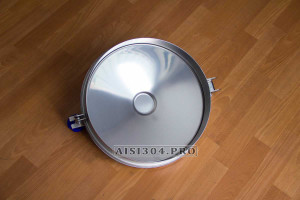

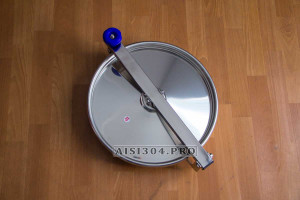

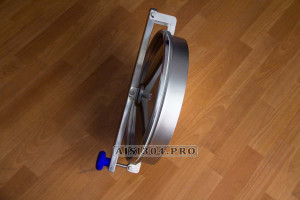

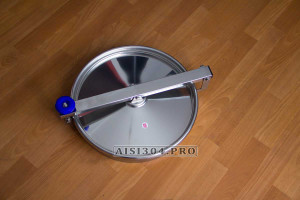

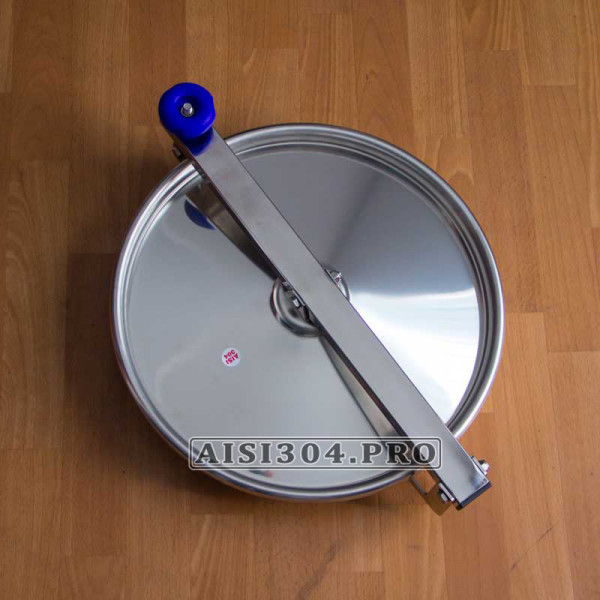

6022 ECO — ЛЮК НЕРЖАВЕЮЩИЙ

Нержавеющие люки для емкостей

Когда впервые сталкиваешься с установкой нержавеющего люка круглого без давления, может показаться, что это простая деталь – крышка, уплотнение, пара петель и зажим. Но стоит один раз поработать с такими люками на пищевом или химическом производстве, как понимаешь: от этой «мелочи» зависит и безопасность, и удобство обслуживания, и даже качество конечного продукта. За двадцать лет работы с нержавеющими емкостями, трубопроводами и арматурой я неоднократно видел, как грамотно подобранный люк экономит десятки часов техобслуживания и избавляет персонал от проблем, а неправильно установленный – становится источником головной боли.

.

Что такое нержавеющий люк круглый без давления

Если объяснять простыми словами, нержавеющий люк круглый без давления – это отверстие в стенке или крышке емкости, которое позволяет получить доступ внутрь для очистки, обслуживания или визуального осмотра. В отличие от люков, рассчитанных на давление (например, для автоклавов или паровых установок), эти модели работают при атмосферных условиях, то есть не держат избыточное давление внутри бака. Именно поэтому их конструкция проще, легче и дешевле.

Обычно такие люки устанавливаются на емкости для воды, молока, пива, вина, сиропов, масел и других жидкостей, где нет необходимости создавать давление. В пищевой промышленности люк нержавеющий AISI 304 стал стандартом, потому что сочетает прочность, коррозионную стойкость и санитарную безопасность.

Я не раз видел, как на пивоварнях молодые технологи пытались «сэкономить», ставя универсальные люки с усиленным фланцем, рассчитанные под давление, туда, где оно просто не нужно. В итоге — лишний вес на крышке, неудобное открывание, да и цена выше. Опытный инженер понимает: всё должно соответствовать реальной задаче.

.

Конструкция и особенности исполнения

Стандартный люк круглый без давления AISI 304 состоит из корпуса (обечайка), крышки, уплотнительного кольца и запорного механизма. Диаметр таких люков чаще всего варьируется от 200 до 600 мм, хотя встречаются и более крупные варианты — до 1000 мм, если нужно обеспечить свободный доступ внутрь резервуара.

Корпус люка изготавливается из нержавеющей стали AISI 304 — это классика, проверенная десятилетиями. Сталь устойчива к коррозии в воде, молочной среде, спиртовых растворах и слабых кислотах, что делает её идеальной для пищевой отрасли. Толщина металла подбирается в зависимости от толщины стенки резервуара, но обычно составляет от 3 до 5 мм.

Крышка люка может быть плоской или выпуклой — всё зависит от конструкции емкости. Плоская подходит для вертикальных стенок, а выпуклая чаще используется на крышках баков, чтобы сток конденсата не скапливался.

Запорный механизм бывает на винтовом зажиме, эксцентрике или быстросъёмной скобе. Если люк используется часто — лучше брать вариант с быстросъёмом: один поворот ручки, и крышка свободна. А вот в случаях, где открывают редко (например, для разового доступа при санитарной мойке) — подойдёт винтовой вариант: надёжно, герметично, без люфтов.

.

Уплотнение – маленькая деталь с большой ролью

Многие думают, что уплотнительное кольцо — это просто резинка. На практике выбор материала для уплотнения определяет срок службы и санитарные характеристики люка.

В пищевых и косметических производствах чаще всего используется силиконовое или EPDM-уплотнение. Силикон выдерживает температуру до +150°C, не впитывает запахи и не окрашивается от продуктов. EPDM более устойчив к щёлочам и агрессивным моющим средствам, но хуже переносит горячие кислоты.

Иногда в заказах встречал курьёз: на резервуары с горячей водой ставили уплотнения из обычного NBR, рассчитанного максимум до +90°C. Через пару недель работы материал «поплыл», люк перестал держать герметичность, и пришлось менять весь комплект. Такие случаи учат внимательности: всегда подбирайте уплотнение под конкретную среду и температуру.

.

Где применяются люки без давления

Область применения люков для емкостей из нержавейки шире, чем кажется на первый взгляд. Да, чаще всего их можно встретить на пищевых, молочных и пивоваренных предприятиях. Но не стоит забывать про косметическую, фармацевтическую и химическую отрасли, где тоже важен доступ для мойки и контроля.

На одной молочной ферме в Полтавской области мне довелось наблюдать, как рабочие чистили резервуар для сыворотки. В старом баке люк был установлен сбоку, низко — неудобно, человек вынужден был буквально ложиться на пол. После замены на санитарный люк для бака с верхним расположением доступ стал гораздо проще: оператор открывает крышку, вставляет шланг, осматривает состояние стенок — всё за пару минут.

В пивоваренном производстве люк часто служит не только для осмотра, но и для загрузки ингредиентов — солода, хмеля, добавок. Поэтому конструкция должна быть прочной, удобной и безопасной при открывании. И, конечно, гигиеничной.

.

Особенности монтажа и обслуживания

Монтировать нержавеющий люк круглый без давления можно как в вертикальную стенку, так и в верхнюю часть емкости. Главное правило – плоскость прилегания должна быть идеально ровной. Даже небольшой перекос приведёт к тому, что уплотнение будет работать неравномерно и люк может подтекать.

Перед установкой обязательно проверяют сварной шов на отсутствие неровностей и окалины, а после монтажа проводят санитарную обработку. В пищевой промышленности это стандарт: каждый новый элемент перед эксплуатацией промывают щёлочным раствором, потом ополаскивают горячей водой.

Обслуживание таких люков элементарно: регулярная мойка, периодическая замена уплотнителя, смазка петель и проверка прижимного механизма. При правильном уходе люк нержавеющий AISI 304 служит десятилетиями.

Один мой клиент из Харькова рассказывал, что на их винодельне люки, установленные ещё в 2008 году, работают до сих пор без единой течи. Раз в два года они просто меняют прокладку и смазывают петли – вот и весь секрет долговечности.

.

Преимущества люков без давления

Главное преимущество таких люков – простота. Нет сложных замков, фланцев, армированных крышек, как у моделей под давление. Это значит меньше веса, меньше потенциальных мест для утечки и меньше затрат на изготовление.

Кроме того, отсутствие давления позволяет использовать более тонкий металл, а значит, экономить на материале. Но, несмотря на лёгкость конструкции, герметичность остаётся на высоте, если использовать качественное уплотнение и правильно отрегулировать прижим.

Ещё один важный момент – удобство. Люки без давления часто снабжаются петлями с ограничителем, чтобы крышка не падала при открывании. На многих моделях встречаются ручки с эргономичным профилем, которые удобно держать даже в перчатках.

.

Почему выбирают AISI 304

Если посмотреть на статистику поставок, более 80% всех люков для резервуаров из нержавеющей стали производятся из AISI 304. Это оптимальное соотношение цены, коррозионной стойкости и технологичности.

Сталь легко сваривается, не требует сложных постобработок, прекрасно полируется и выдерживает большинство моющих средств, применяемых на пищевых предприятиях. Даже спустя годы блеск не теряется, а сварные швы после травления становятся гладкими и гигиеничными.

Я всегда советую молодым конструкторам: не гонитесь за «экзотикой». Если у вас не агрессивная среда и нет повышенной температуры – AISI 304 решит все задачи без переплаты.

.

Мелочи, которые отличают хорошего производителя

Опыт подсказывает: качество нержавеющего люка для емкости определяется не только маркой стали. Важно всё – от чистоты обработки кромок до качества сварного шва и точности подгонки уплотнения.

Хорошие люки всегда проходят гидроиспытания на герметичность. После сборки люк заполняют водой или создают лёгкий вакуум, чтобы убедиться: нигде не травит. Также стоит обращать внимание на финишную полировку. В санитарных отраслях показатель шероховатости Ra не должен превышать 0,8 мкм. Это гарантирует, что на поверхности не будет задерживаться продукт или микрофлора.

Когда заказываешь люки у проверенных производителей, видишь внимание к деталям. Петли двигаются мягко, ручки не люфтят, уплотнение сидит ровно. А вот дешёвые подделки часто «ведёт» после пары санитарных мойк – крышка перестаёт плотно прилегать, и герметичность теряется.

.

Практические рекомендации

Если вы проектируете или обслуживаете емкость, где требуется санитарный люк для бака, не экономьте на таких деталях. Люк выбирают не по внешнему виду, а по реальным условиям эксплуатации: частота открывания, температура, тип продукта, расположение (верх, бок, низ).

Для пивоварни или молочного цеха подойдут люки диаметром 400–500 мм с быстросъёмным зажимом и силиконовым уплотнением. Для воды или технических растворов можно использовать более простые варианты на винтовом замке. А вот если планируется частая мойка с горячим паром, стоит предусмотреть теплоустойчивое уплотнение и усиленные петли.

.

Заключение: надежность в простоте

Подводя итог, можно сказать, что нержавеющий люк круглый без давления — это та деталь, о которой вспоминают только тогда, когда она выходит из строя. А ведь именно он обеспечивает удобство эксплуатации, безопасность персонала и санитарную чистоту оборудования.

Выбирая люк для резервуара из нержавеющей стали, важно учитывать каждую мелочь: материал корпуса, тип уплотнения, качество финишной обработки. Проверенные решения на основе AISI 304 — это выбор профессионалов, которые ценят надежность и долговечность.

.

Купить люк нержавеющий

Выбрать и купить нержавеющий люк круглый вы можете в компании TRiNOX. В наличии на складе имеются такие размеры, как Dn 200, 300, 400, 500, 600. Цена на люки из нержавеющей стали указана уже с учетом НДС (скачать прайс в формате PDF можно в разделе Цена на данной странице). Отправляем продукцию транспортными компаниями во все города Украины. За более подробной информацией обращайтесь к нашим специалистам по телефону или электронной почте.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

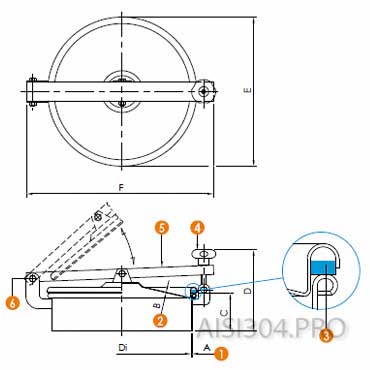

AISI 304 — 316 L

1 — кайма
2 — крышка
3 — уплотнение
4 — затягивание
5 — задвижка
6 — консоль
