Затвор дисковый поворотный нержавеющий резьба / сварка

купить затвор дисковый нержавеющий резьба сварка ду 50 65 80 100

Корпус: из нержавеющей стали
Уплотнение: EPDM / СИЛИКОН / NBR
Диск: из нержавеющей стали
Диаметр: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

СКАЧАТЬ ПАСПОРТ

ЗАКАЗАТЬ

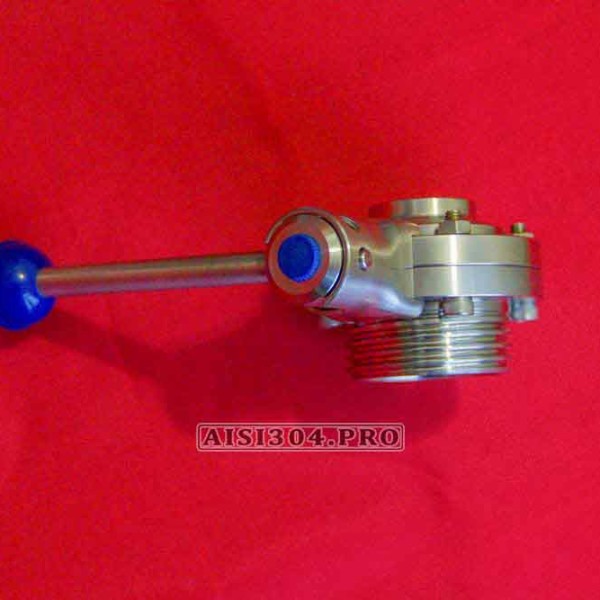

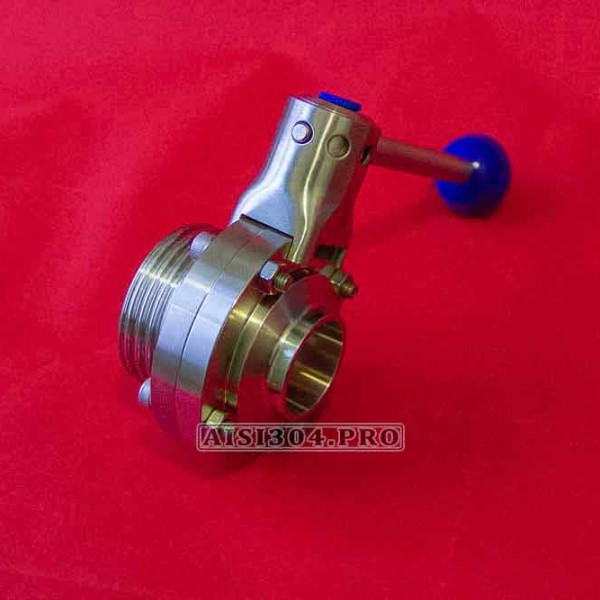

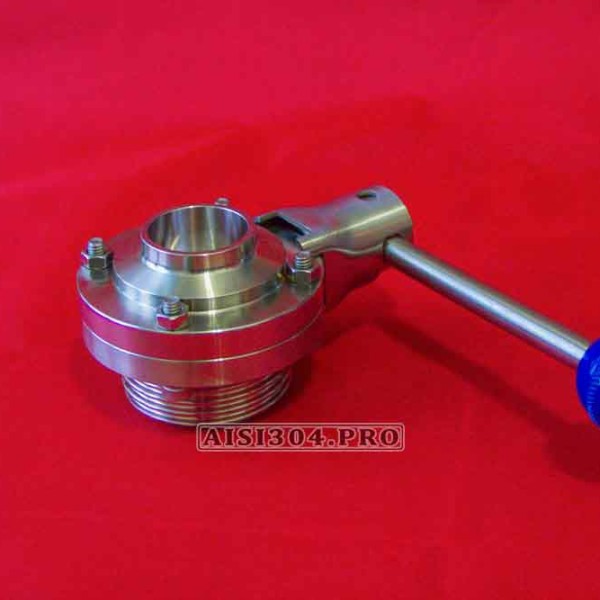

Затвор дисковый нержавеющий резьба/сварка



Затвор дисковый поворотный из нержавейки –деталь трубопроводной арматуры, которая служит полного открытия или полного закрытия движения рабочей среды в трубопроводной системе. Данные задвижки (как их еще называют) служат аналогом привычным для всех кранов шаровых. Чем они отличаются или чем они лучше? Критичных отличий нет. Что первые, что вторые только лишь перекрывают движение жидкости в трубе. Но ни одни, ни другие не служат для того, чтобы плавно регулировать данный поток. Главной отличительной чертой является то, что затворы изготовлены по стандарту Din (ну или иногда SMS), краны шаровые по стандарту ГОСТ. Отличия данных двух стандартов мы описывали в данной статье, поэтому не будем повторяться снова. Ну а если вы еще подбираете уплотнение для затвора дискового, то советуем почитать данный материал.

Краткая характеристика

Затворы дисковые изготовлены по стандарту DIN 11850 (или в редких случаях SMS).
По типу прохождения являются «полно проходными».
По типу присоединения бывают трех видов:

  • резьба-резьба (только наружная DIN 405)
  • резьба-сварка
  • сварка-сварка

Управление затвором:

  • ручное (поворот рукоятки на 90º)
  • пневмоприваод или электропривод

Размеры:

Ду 25, 32, 40, 50, 65, 80, 100, 125, 150

Рабочее давление:

До 6 атмосфер

Рабочая температура:

от – 30 до + 150 ºС.

Шероховатость внутренней поверхности:

Ra: ≤ 1,2 мкм.





Если у вас остались вопросы, то свяжитесь с нами по телефону или электронной почте. Наши менеджера обязательно ответят на все технические вопросы.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

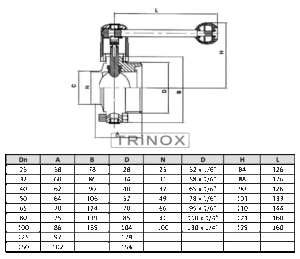

Таблица с размерами дискового затвора резьба-сварка

Таблица с размерами дискового затвора резьба-сварка

Dn A B C N D H L Вес, кг
25 58 78 28 25 52×1/6″ 84,00 126 1,28
32 60 86 34 31 58×1/6″ 88,00 126 1,25
40 62 90 40 37 65х1/6″ 90,00 126 1,48
50 64 106 52 49 78х1/6″ 101,00 133 2,08
65 70 124 70 66 95х1/6″ 110,00 144 2,7
80 75 139 85 81 110х1/4″ 121,00 160 3,15
100 86 159 104 100 130х1/4″ 129,00 160 4,25
125 уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте
150 уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте
