Заглушка нержавеющая эллиптическая

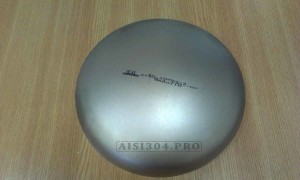

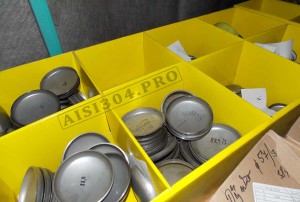

Заглушка нержавеющая эллиптическая

Материал: из нержавеющей стали AISI 304
Присоединение: сварка
Рабочее давление: до 25 бар
Диаметр: 22 — 854 мм

ЗАКАЗАТЬ

Заглушка эллиптическая нержавеющая под сварку

Заглушка эллиптическая из нержавеющей стали под приварку – фитинг приварной, который перекрывает поток жидкости в трубопроводной системе. Такого типа заглушка из нержавеющей стали AISI 304 приваривается встык к трубе.



Назначение и применение

Основным назначением любой заглушки является перекрытие любых отверстий в системе трубопровода. Данная деталь имеет не замысловатую форму, а именно: диск в форме эллипса с небольшим выступом для приварки.

Данные детали могут использоваться в самых сложных условиях (большое давление, перепады температуры и прочее).

Все эти заглушки изготовлены по стандарту ГОСТ 17375-2003 (ИСО 3419-81).



Характеристика и параметры

Если заглушки нержавеющие эллиптические изготовлены из стали AISI 304, то вы можете быть уверенными в соответствии всех технических параметров по стандарту ГОСТ 17375-2003 (ИСО 3419-81).

Температура, при которой можно работать при полной мощности варьируется от -110 до +500 °С градусов. Рабочее давление – до 25 Мпа.

Нержавейка (она же нержавеющая сталь) является легирующим материалом. Благодаря этому появляется повышенная износостойкость, коррозиоустойчивость, увеличивается срок использования.



Особенности изготовления и способ производства

Изготовление нержавеющей заглушки эллиптической происходит методом штамповки. Поэтому данные детали так и называются – заглушки штампованные. Как это делается? Из нержавеющего листа под гидравлическим прессом выдавливается деталь необходимой формы и размера.

Но если у вас не очень высокое давление в системе, или же температура не является предельно-зашкаливающей, то Вам вполне будет достаточно и сварной заглушки. Она изготавливается методом сварки двух частей заглушки (верхней плоской и боковой). Затрат на ее изготовление тратится меньше, следовательно, и цена на заглушку нержавеющую под сварку тоже будет меньше.



Область применения

Благодаря своим химическим и физическим свойствам нержавеющей стали, заглушки эллиптические используются в различных сферах деятельности: химическая, нефтяная, морская, продуктовая, энергетическая и прочих. Без них не проходит практически не один монтаж трубопроводной системы. Вам нужно изготовить емкость или котел? Тогда не забудьте присмотреть себе заглушку!



Как правильно купить заглушку эллиптическую нержавеющую

Как уже говорилось чуть ранее, главную функцию, которую выполняют заглушки – это запорную. Следовательно, если вы хотите купить нержавеющую заглушку, то нужно точно понимать несколько моментов

  • Давление. Именно от него зависит толщина стенки заглушки. Чем оно меньше, тем тоньше можно взять изделие (при остальных равных параметрах). Так Вы сможете уже сэкономить процентов 10-15 и конечная цена будет меньше.
  • Рабочая среда. Данные детали могут быть изготовлены из трех видов стали (мы говорим только про нержавейку и только про наши возможности), а именно: AISI 304, AISI 316 и AISI 321. Просмотрите таблицу с использованием данных марок сталей и тогда можете еще немного уменьшить стоимость затрат.
  • Температура. В совокупности с небольшим давлением и не высокой температурой, можно, например, приобрести заглушку со стенкой 1,5 мм из стали AISI 304 штампованную. Этих параметров будет достаточно для нормальной работы трубопроводной системы.



Заключение

В Украине существует множество компаний, где Вы можете приобрести данные детали. Стоит зайти в интернет и найти официальный сайт производителя или импортера деталей из нержавейки. Наша компания не исключение. Вы всегда можете купить заглушку эллиптическую из нержавеющей стали в розницу и оптом. Что для этого нужно? Оставьте свою заявку в специальной форме «обратной связи», по телефону или электронной почте. Через короткий промежуток времени с Вами свяжется наш менеджер и даст исчерпывающую консультацию. Мы также, как и Вы, заинтересованы, чтобы любое приобретенное у нас изделие Вам подошло идеально, чтобы потом не было ни каких возвратов товаров или замен.

Мы стараемся поддерживать хорошую репутацию и гарантируем отличное качество всех нержавеющих деталей у нас на складе. Оцените европейское качество товара и обслуживания в Украине вместе с нами!

Кстати, в разделе «Характеристика» есть таблица со всеми размерами данного изделия.

P. s. Также, вы можете ознакомиться с другими деталями под приварку в разделе «Фитинг приварной».

P.s.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Размеры заглушек нержавеющих DIN 11850, SMS, ГОСТ 17375 2001

Ниже представлена таблица с размерами заглушек. Сначала идет наружные диаметр заглушки в мм по наружи, потом ее высота, потом толщина стенки.

Наружный размер, мм Высота, мм Стенка, мм Наружный размер, мм Высота, мм Стенка, мм
12 13 1,0 114.3 31 2.0–6.0
17.2 13 2.0 129 34 2.0–6.0
18 13 2.0 139.7 35 2.0–6.0
21.3 15 2.0–3.0 154 41 2.0–6.0
23 15 2.0 159 42 2.0–6.0
25 11 2.0–3.0 168.3 42 2.0–6.0
26.9 11 2.0–3.0 204 50 2.0–6.0
28 11 2.0–3.0 206 50 3.0–6.0
33.7 13 2.0–4.0 219.1 50 2.0–6.0
35 13 2.0–3.0 254 55 2.0–6.0
38 17 2.0–3.0 256 55 3.0–6.0
40 17 2.0–4.0 273 60 2.0–6.0
42.4 17 2.0–4.0 304 68 2.0–6.0
43 17 2.0–3.0 306 68 3.0–6.0
48.3 17 2.0–4.0 323.9 72 2.0–6.0
52 17 2.0–3.0 354 84 2.0–6.0
54 17 2.0–3.0 355.6 84 3.0–6.0
60.3 21 2.0–4.0 356 84 3.0–6.0
64 18 2.0–4.0 406.4 96 3.0–6.0
70 21 2.0–4.0 457.2 106 3.0–6.0
76.1 27 2.0–4.0 508 120 3.0–6.0
84 20 2.0–3.0 609.6 120 3.0–6.0
88.9 28 2.0–4.0 704 120 3.0–6.0
101.6 25 2.0–6.0 804 120 3.0–6.0
104 24 2.0–6.0 1014 140 3.0–6.0
