Резьбовое соединение Ду50 нержавеющее AISI304

21 Июн Муфта молочная Ду50 нержавеющая AISI304 DIN 11850

Как правильно выбрать муфту молочную из нержавеющей стали? Какие есть размеры муфты молочной? Фото и видео обзор резьбового соединения нержавеющего Ду 50.

Резьбовое соединение – фитинг приварной из нержавеющей стали, который позволяет быстро соединить и разъединить два участка трубы одного размера. Благодаря высокому качеству данного изделия вы без особых усилий сможете быстро и надежно присоединить различные детали трубопровода, будь то труба, насосное оборудование, затвор дисковый и так далее.

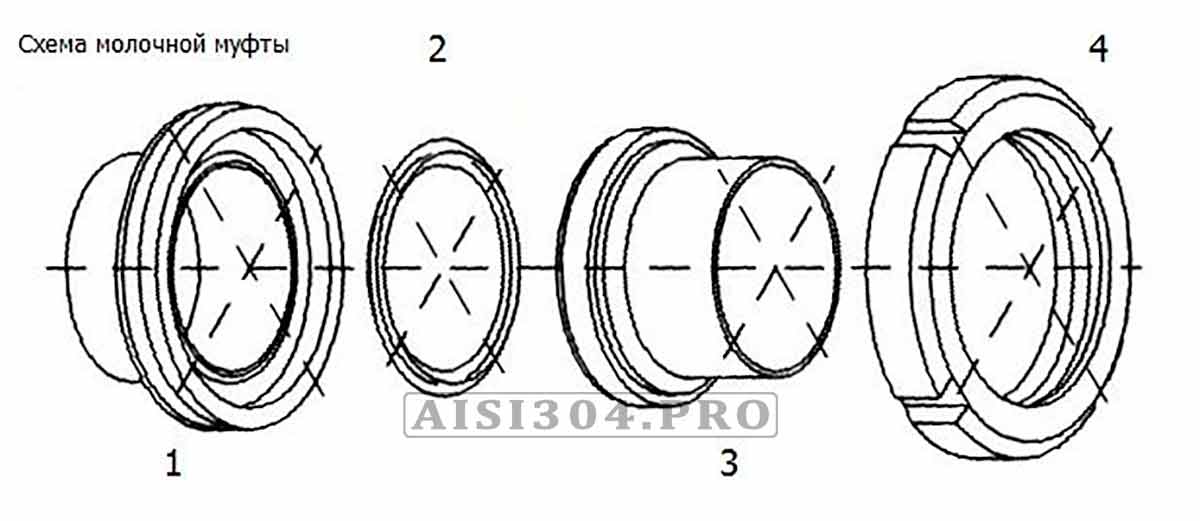

Из чего состоит резьбовое соединение нержавеющее

  1. штуцер резьбовой
  2. уплотнение для муфты
  3. штуцер конический
  4. гайка шлицевая

муфта молочная Ду50 нержавеющая

Оба штуцера и гайка изготовлены из нержавеющей стали AISI304 или AISI316, уплотнение – из NBR, EPDM, VITON. Если с нержавейкой все понятно (AISI304 – пищевая нержавеющая сталь, AISI316 – пищевая и кислотостойкая нержавейки), то с уплотнением дела обстоят посложнее. Именно поэтому мы подготовили подробную табличку с материалами уплотнений – смотрите здесь.

В виде исключения при необходимости вы можете заменить одну из данных деталей на «заглушку». Например, штуцер конический можно заменить на штуцер конический глухой. Ну а гайку шлицевую заменяют на гайку глухую для муфты.

Свяжитесь с нами удобным для вас способом



КАРТА ПРОЕЗДА           НАПИШИТЕ НАМ           ПОЗВОНИТЕ НАМ



Как правильно выбрать муфту молочную AISI304

Здесь в принципе нет ничего сложного и принцип подбора будет такой же, как и для любого другого изделия.
Во-первых, измерьте наружный диаметр трубы (или изделия, к которому будет привариваться муфта).
Во-вторых, когда у вас уже необходимый размер трубы (детали, к которой будет привариваться муфта), смотрите таблицу с размерами муфты ниже и сверьтесь с ее параметрами.
В-третьих, при заказе продукции сообщите менеджеру, что вам нужна муфта Ду «…» по стандарту DIN, или же просто сообщите наружный диаметр в миллиметрах. Почему это так важно? Потому что есть еще и стандарт SMS. Муфты молочные по стандарту SMS мы тоже храним на складе.
Этих трех простых действий должно хватить, чтобы правильно выбрать и купить резьбовое соединение нержавеющее Ду 50 или любого другого размера.



Размеры муфты молочной DIN 11850

Ниже будет представлена таблица с размерами муфты молочной по стандарту DIN 11850. Если у вас муфты по стандарту SMS, то сообщите менеджеру об этом и он подберет вам необходимый диаметр.

Размеры муфты молочной нержавеющей DIN 11850

DN a b с d (резьба din 405) e kg
10 39 10 13 28 x 1/8“ 38 0.142
15 39 16 19 34 x 1/8“ 44 0.16
20 43 20 23 44 x 1/6“ 54 0.29
25 52 26 29 52 x 1/6“ 63 0.41
32 58 32 35 58 x 1/6“ 70 0.47
40 60 38 41 65 x 1/6“ 78 0.603
50 64 50 53 78 x 1/6“ 92 0.84
65 73 66 70 95 x 1/6“ 112 1,42
80 83 81 85 110 x 1/ 4“ 127 1.917
100 99 100 104 130 x 1/ 4“ 148 2.332
125 81 125 129 160 x 1/ 4″ 178  3.19
150 88 150 154 190 x 1/ 4″ 210  5.02

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Свяжитесь с нами удобным для вас способом



КАРТА ПРОЕЗДА           НАПИШИТЕ НАМ           ПОЗВОНИТЕ НАМ

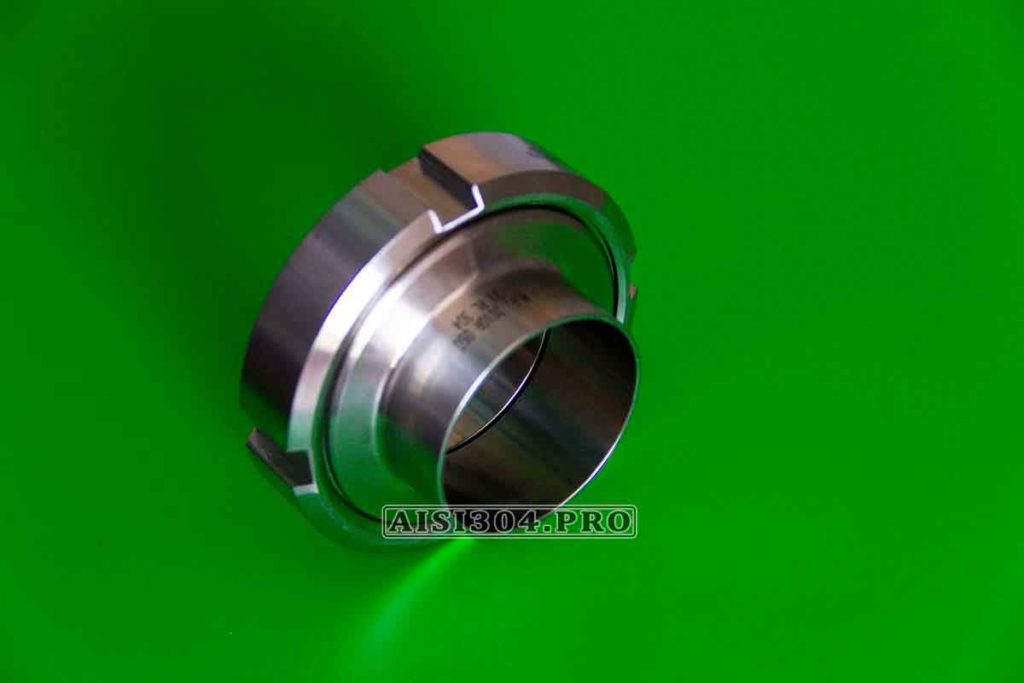

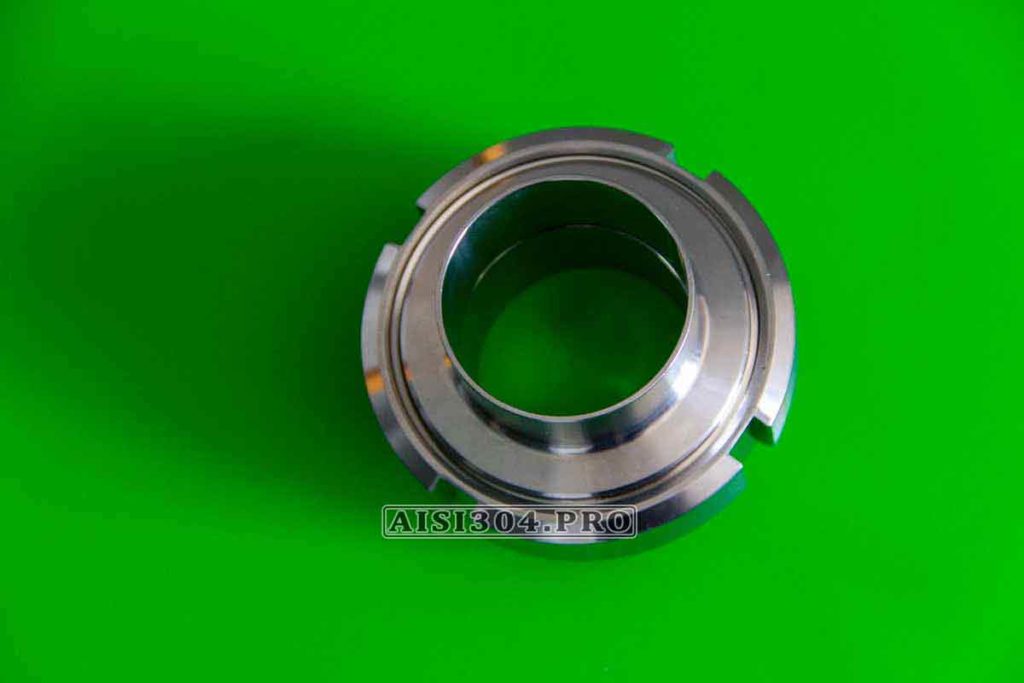

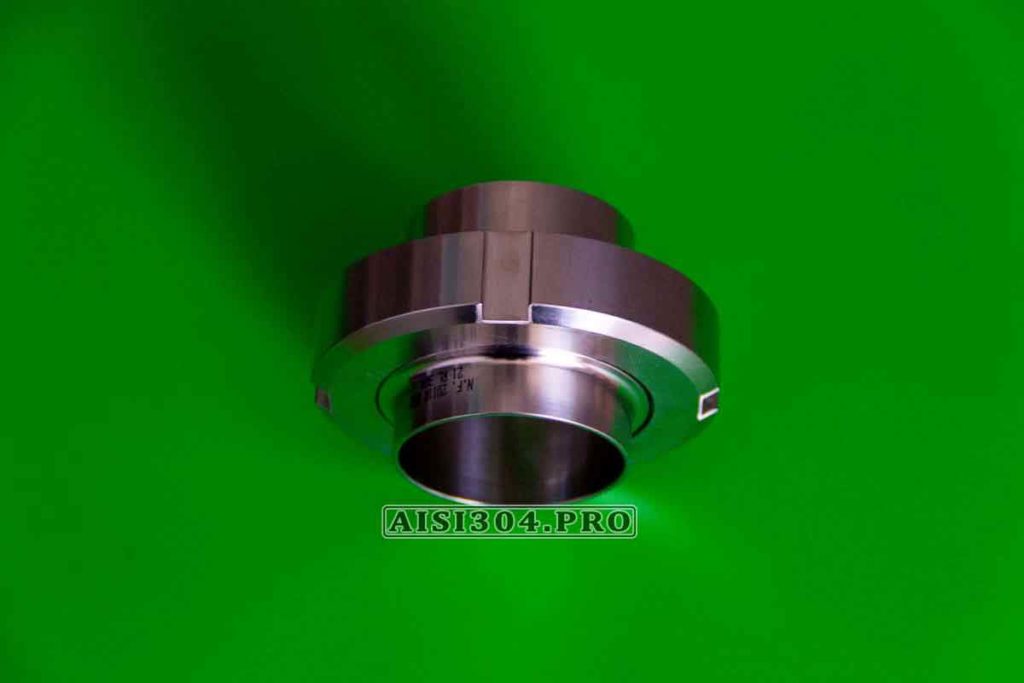

Фото резьбового соединения из нержавеющей стали

Муфта молочная Ду50 нержавеющая AISI304 DIN 11850 Муфта молочная Ду50 нержавеющая AISI304 DIN 11850
Муфта молочная Ду50 нержавеющая AISI304 DIN 11850
Муфта молочная Ду50 нержавеющая AISI304 DIN 11850
