19 Авг Как правильно выбрать затвор дисковый нержавеющий

Что такое затвор дисковый из нержавеющей стали? Из чего он состоит? Как правильно монтировать заслонку баттерфляй к трубе? Какие преимущества и недостатки затворов шиберных? Мы ответим на все эти вопросы! Читайте с нами!

При создании и планировании трубопроводной системы обязательно обращают внимание запорно-регулирующую арматуру. Она выполняет, как уже понятно из названия, простую функцию — регулирование потока жидкости в трубе (вода, пиво, молоко, спирт и прочее).
Вариантов, как регулировать количество протекаемой жидкости в трубопроводе существует несколько видов. Но сегодня мы поговорим про затвор дисковый из нержавеющей стали типа «баттерфляй».

Что такое затвор дисковый нержавеющий

Затвор дисковый нержавеющий – вид запорно-регулирующей арматуры, который либо полностью пропускает, либо полностью перекрывает поток жидкости в трубе.

Затвор дисковый поворотный нержавеющий сваркаНеобходимо понимать, что он не предназначен для частичного регулирования жидкости (это распространенная ошибка). Из чего он состоит? Внутри корпуса находится запорный элемент, который выполнен в форме диска. Именно он вращается вокруг своей оси. В «открытом» положении он параллельно основному потоку, а в «закрытом» положении – перпендикулярно. Данные затворы регулируются либо пневмоприводами, либо электроприводами, либо вручную. Синонимы данного изделия или как его еще называют:

  • заслонка поворотная
  • затвор дисковый
  • клапан дисковый
  • клапан поворотный
  • и все в том же духе.

Все эти названия принадлежат одному и тому же изделию. Для понимания ясности и, чтобы мы говорили об одном и том же изделии, смотрите фотографии данного изделия чуть ниже.

Преимущества затвора дискового

Дисковые затворы используются так же часто, как и краны шаровые. Поэтому, лишь вам выбирать, на чем остановить свой выбор. Перечислим преимущества заслонки дисковой.

  • Минимальное количество деталей в своей конструкции.
  • Редко выходит из строя и запасные части всегда можно докупить.
  • Уплотнение, которое со временем выйдет из строя, всегда есть в наличии на складе у поставщиков.
  • Монтажная длина небольшая.
  • Хорошо справляется со своей задачей на трубопроводе большого диаметра.
  • Сравнительно долговечен.
  • Коррозиеустойчив.

Это вроде бы все преимущества, чуть ниже перечислим недостатки.

Недостатки затвора дискового

Затвор дисковый поворотный нержавеющий сваркаБыло бы неправильно не упомянуть и о недостатках затвора дискового, которые могут вызвать неудобства при его использовании.

  • На достаточно высоких давлениях продолжительного характера довольно сложно гарантировать на все 100% герметичность изделия. (Хотя производители и не признаются в этом)
  • При «открытом» положении затвора, диск все равно находится внутри основного потока, а это значит, что минимально, но все же влияет на гидравлические характеристики в целом.
  • Если вы используете задвижки большого диаметра, то помните, что там будет большой крутящий момент.

Как видим, недостатков гораздо меньше, чем достоинств. Выбор за вами.

Как правильно устанавливать затвор дисковый нержавеющий

Попробуем в двух словах описать основные моменты, на которые стоит обращать внимание при монтаже заслонок.

  • Устанавливать необходимо исключительно в открытом положении дабы избежать заклинивания.
  • Если вы выбрали межфланцевую заслонку, то между фланцем и заслонкой не устанавливайте уплотнение.
  • Если вы выбрали межфланцевую заслонку, то проверьте межосевое расстояние болтов.
  • Проведите проверку на герметичность перед запуском системы.
  • Если вы выбрали затвор под сварку, то разберите его и снимите уплотнение перед свариванием.

В широком ассортименте на складе в компании Тринокс имеются такие диаметры, как: Ду 25, 32, 40, 50, 65, 80, 100, 150. Данные размеры бывают в трех видах, которые вы также можете выбрать на свое усмотрение: сварка/сварка, резьба/сварка, резьба/резьба.



Свяжитесь с нами удобным для вас способом



КАРТА ПРОЕЗДА           НАПИШИТЕ НАМ           ПОЗВОНИТЕ НАМ

Специалисты компании Тринокс помогут вам выбрать затвор дисковый из нержавеющей стали для ваших проектов. Оставить вашу заявку можно по электронной почте или по телефону. Оптимальная цена. Доставка во все города Украины. Звоните!

Заслонка шиберная из нержавеющей стали AISI304: видео

Размеры затвора дискового из нержавеющей стали

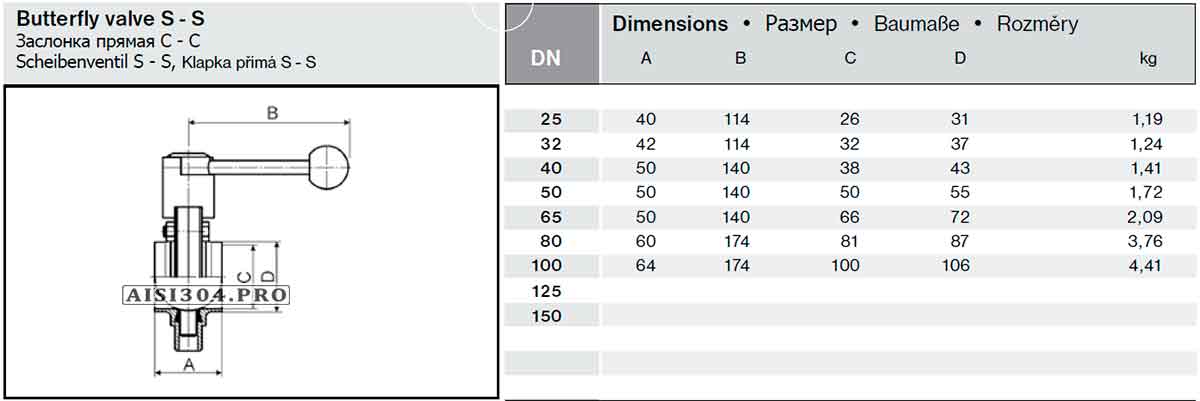

Сварка-сварка

Затвор дисковый нержавеющий сварка сварка

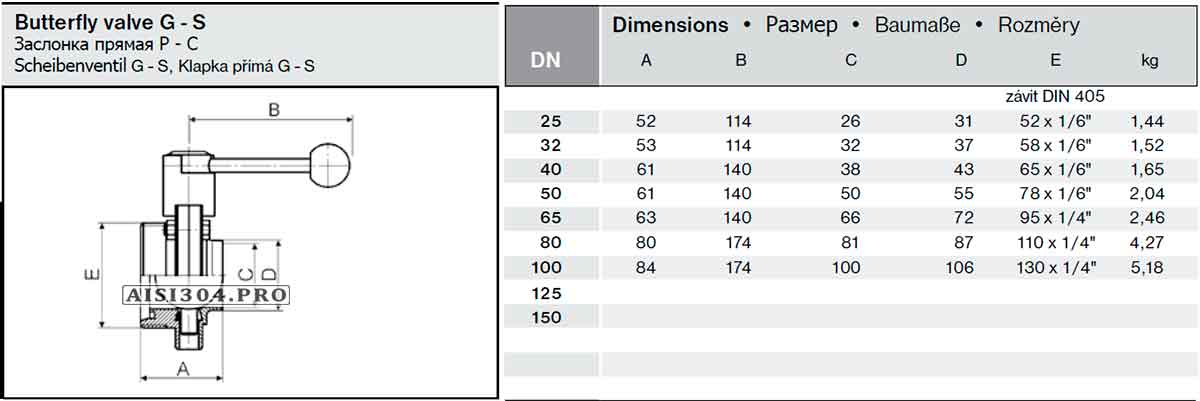

Резьба-сварка

Затвор дисковый нержавеющий резьба сварка

Резьба-резьба

Затвор дисковый нержавеющий резьба резьба

Кран дисковый (шиберный) нержавеющий: фото

Затвор дисковый нержавеющий резьба/сварка AISI304 Затвор дисковый нержавеющий резьба/сварка AISI304 Затвор дисковый нержавеющий резьба/сварка AISI304 Затвор дисковый нержавеющий резьба/сварка AISI304
